Sove 25-200-050 Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Søve Lekemiljø AS
Monteringsanvisning
N
Assembly Instructions
UK
Monteringsanvisning
S
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
25
-
200
25
-
200
Ordr. nr.
Dato.
Sign.
Söve AB
Fabriksgatan 7
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
25-200-050
-
050
-
050
21.02.2011

Advertisement

loading
Need help?

Need help?

Do you have a question about the 25-200-050 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sove 25-200-050

Summary of Contents for Sove 25-200-050

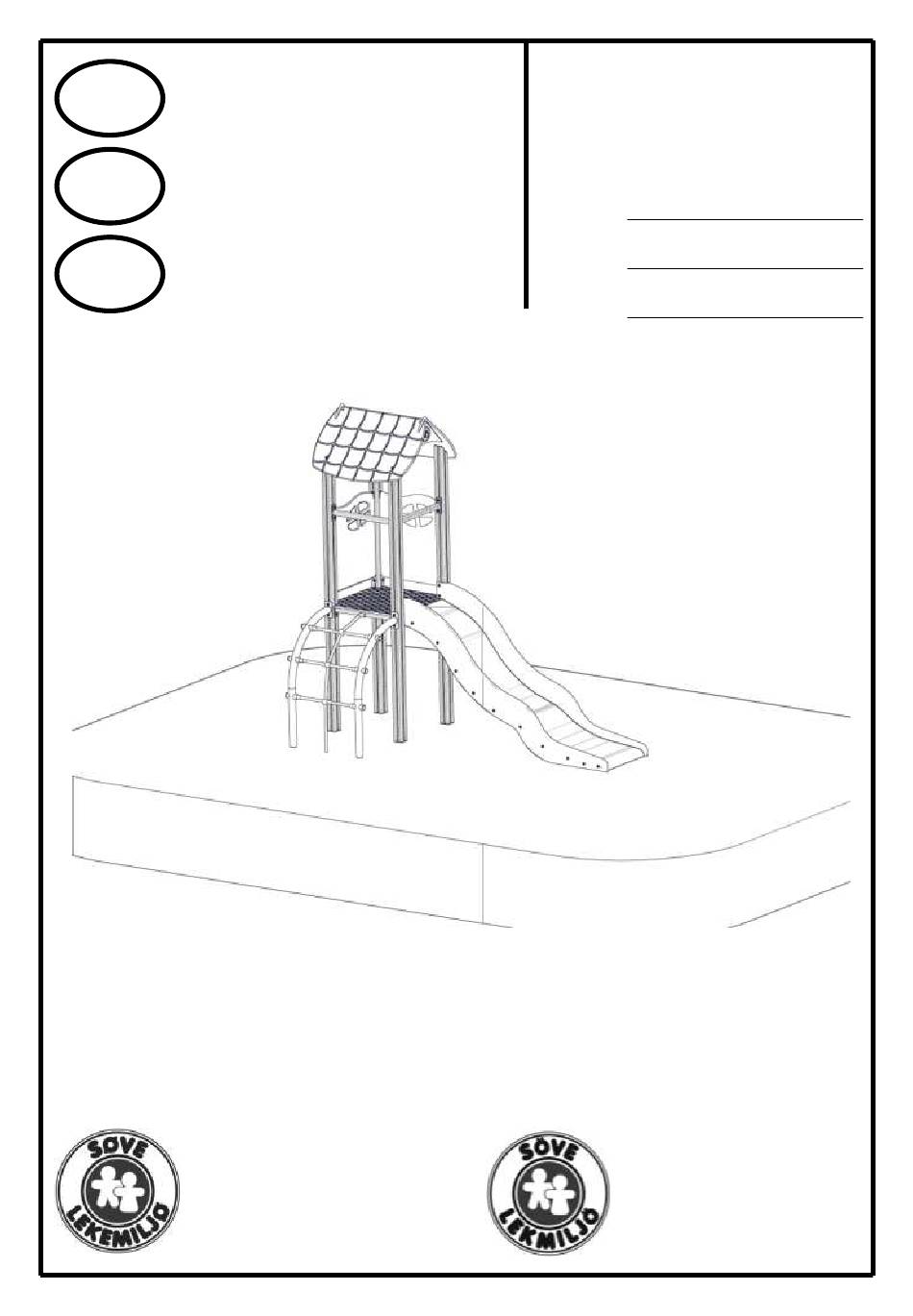

  • Page 1 Søve Lekemiljø AS 25-200-050 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning Assembly Instructions Ordr. nr. Dato. Monteringsanvisning Sign. Söve AB Søve Lekemiljø AS Fabriksgatan 7 3830 Ulefoss - Norway 412 50 Göteborg Tlf: +47 35 94 65 65 Phone: +46 (0)31 773 97 00 www.sove.no...
