Summary of Contents for Sove 25-300-010

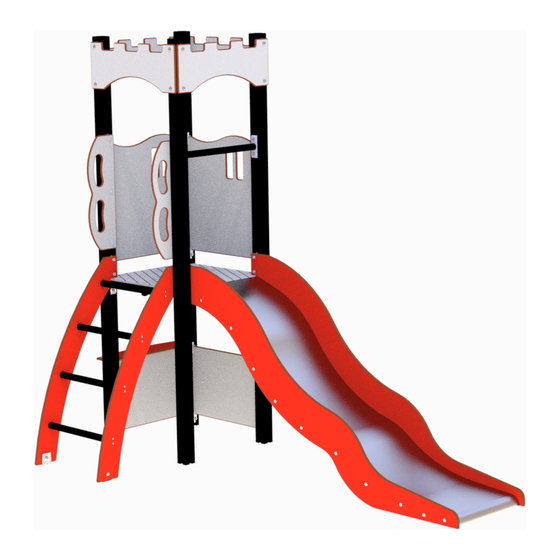

- Page 1 Søve 25-300-010 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 25-300-010 Assembly Instructions Grå/rød Ord. nr. Dato. Monteringsanvisning Sign. 21.01.2021...
- Page 2 Søve 25-300-010 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 25-300-010 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 25-300-010 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5 x 0,5 x 0,4 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
- Page 5 Søve 25-300-010 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 6 Søve 25-300-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mattisborgen Navn Artnr/ 25-300-010 Grå/rød dimensjon Stolpe 70x70 SFA5123/1 Lengde = 2850 (2250-600) Sort Gulv 07-510-580K 635 x 635 standard (se egen del- montering) Grå Vegg borg 07-510-113K 520x400...
- Page 7 Søve 25-300-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mattisborgen Navn Artnr/ 25-300-010 Grå/rød dimensjon Sperrerør Standard 07-510-160K L=520 (Se egen del- Sort montering) Endelokk 70x70 00-400-996 Produktmerke 00-100-400 (montert hos Søve) Vegg 07-510-122K 520x600 (Se egen del- montering) Grå...
- Page 8 Søve 25-300-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mattisborgen Navn Artnr/ 25-300-010 Grå/rød dimensjon Fundament Støp Støpefundament 00-003-112K 70x70 stolpe (se egen del- montering) Fundament Nedgravning Fundament skive 07-510-207K 70x70 Stolpe (Se egen del- montering)
- Page 9 Søve 25-300-010 Fundamentering med betong / Foundation concrete / Förankring med betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong...
- Page 10 Søve 25-300-010 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 11 Søve 25-300-010 Plassering av forankringer / Ground plan / Placering av förankringar Sikkerhetssone / Safety zone / Säkerhetszon...
- Page 12 Søve 25-300-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 13 Søve 25-300-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 14 Søve 25-300-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 25-300-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 25-300-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 17 Søve 25-300-010 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 18 Søve 25-300-010...
- Page 19 Søve 25-300-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mattisborgen Navn Artnr/ 25-300-010 Grå/rød dimensjon Stolpe 70x70 SFA5123/1 Lengde = 2850 (2250-600) Sort Gulv 07-510-580K 635 x 635 standard (se egen del- montering) Grå Vegg borg 07-510-113K 520x400...
- Page 20 Søve 25-300-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mattisborgen Navn Artnr/ 25-300-010 Grå/rød dimensjon Sperrerør Standard 07-510-160K L=520 (Se egen del- Sort montering) Endelokk 70x70 00-400-996 Produktmerke 00-100-400 (montert hos Søve) Vegg 07-510-122K 520x600 (Se egen del- montering) Grå...
- Page 21 Søve 25-300-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mattisborgen Navn Artnr/ 25-300-010 Grå/rød dimensjon Fundament Støp Støpefundament 00-003-112K 70x70 stolpe (se egen del- montering) Fundament Nedgravning Fundament skive 07-510-207K 70x70 Stolpe (Se egen del- montering)
