Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
24-100-049
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
05.07.2011
Advertisement
Related Manuals for Sove 24-100-049
Summary of Contents for Sove 24-100-049

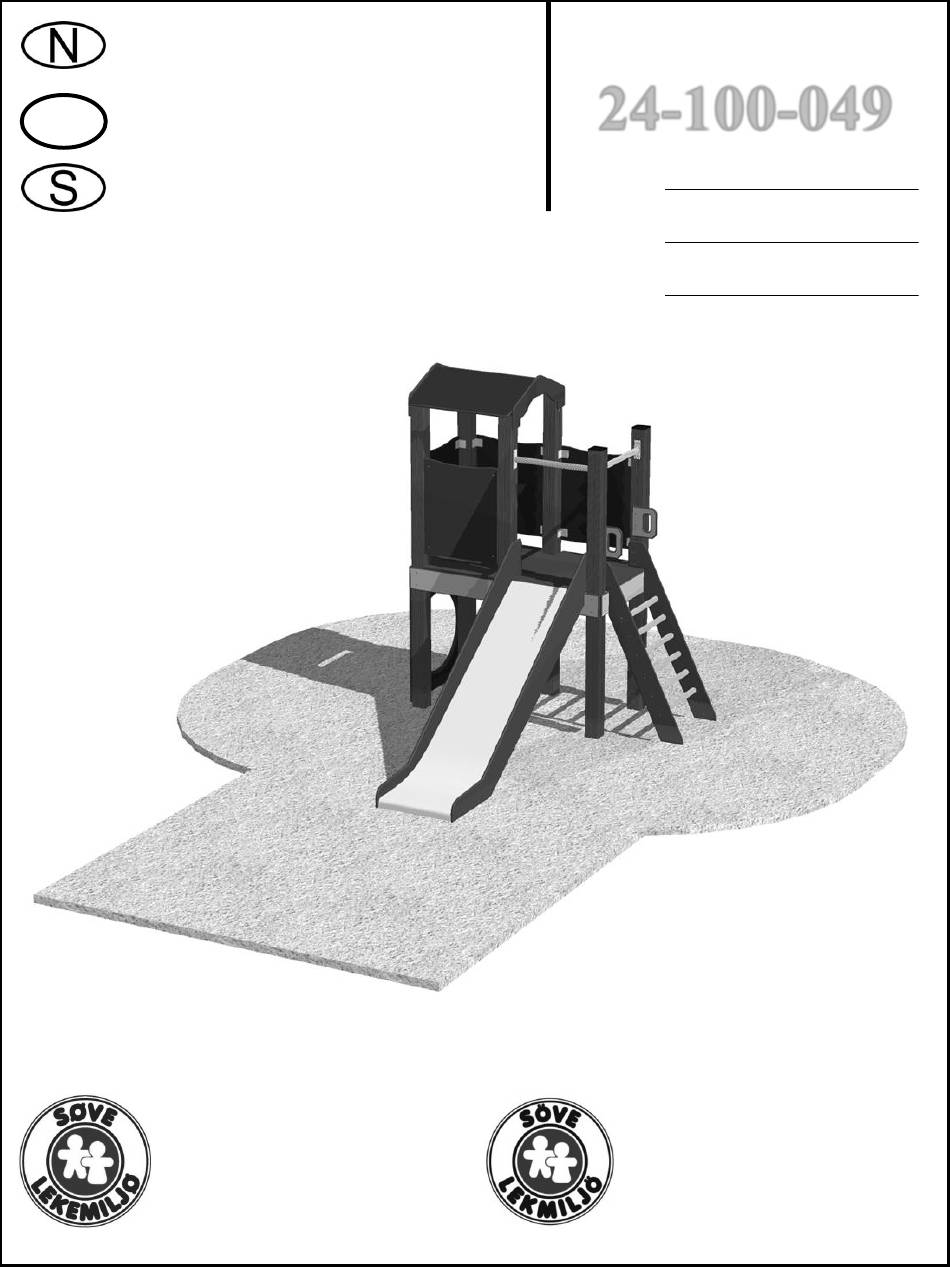

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 24-100-049 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. ...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! ...
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 40,3 m...
- Page 5 1 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 24-100-049 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 40-142-020 00-460-001 520 x 2193 520 x 620 x 12 00-400-001 00-100-310 2445 x 95 x 95...
- Page 6 2 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 24-100-049 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Bultar/Skruvar Dimension Bultar/Skruvar Dimension 04-000-012 8 x 12 mm Torx 04-000-025 8 x 25 mm Torx 04-000-030...
- Page 7 3 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 24-100-049 Boltepakker for / Boltpackage for / Bultpaket för 24-100-050 04-060-160 04-060-120 40-142-020 160 x 15 x 8 mm 00-450-531 120 x 15 x 8 mm...
- Page 8 4 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 24-100-049 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 9 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand Ref NS-EN 1177 1000 R 100 45° 1000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 10 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 11 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta Min. 200mm Min. 200mm 400mm Min. Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete Gjuten betong Denne støpemetoden anbefales ikke grunnet dårlig stabilitet av lekeapparatet.
- Page 12 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
- Page 13 Plassering av forankringer / Ground plan / Placering av förankringar 00-450-615 1589,5 40-142-020 Se punkt 11 for informasjon om dybde, lengde og bredde Refer to Section 11 for dimension details of foundation holes Se punkt 11 för information om djup, längd och bredd Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter...
- Page 14 Sikkerhetssone / Safety zone / Säkerhetszon 5929,6 2476,4 1500 1500 1500 2000 4859,7 1859,7 1000 1500 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter Fallhøyder / Free height of fall / Fallhöjder Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 15 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
- Page 16 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 04-000-035 Med bruk av betong Uten betong 8 x 35 mm Torx Without concrete With use of concrete Utan betong Användning av betong 04-060-160 160 x 15 x 8 mm 00-400-997 00-400-006 00-003-003...
- Page 17 00-450-306 04-030-016 04-075-050 50 x 50 x 5 mm 04-040-008 8 mm 04-050-008 8 mm 04-000-030 04-000-012 8 x 30 mm Torx 8 x 12 mm Torx Gulvet festes med 1 vinkel The floor is connected at 1 point Golvet fästes inte med 1 vinkel 04-060-040 00-460-001 04-000-025...
- Page 18 00-450-615 40-142-020 04-030-016 8 x 25 mm 04-000-025 8 x 25 mm Torx 00-100-310 04-030-025 8 x 25 mm 04-000-025 8 x 25 mm Torx 00-100-310...
- Page 19 00-400-170 04-000-035 04-060-120 8 x 35 mm Torx 120 x 15 x 8 mm 200 mm 00-400-170 04-060-120 120 x 15 x 8 mm 00-450-155 04-000-025 8 x 25 mm Torx...
- Page 20 00-400-998 x 6 04-060-120 x 4 120 x 15 x 8 mm...
- Page 21 00-450-531 04-000-035 8 x 35 mm Torx 04-060-120 120 x 15 x 8 mm 00-400-980...
- Page 22 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) ...
- Page 23 1 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 24-100-049 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 40-142-020 00-460-001 520 x 2193 520 x 620 x 12 00-400-001 00-100-310 2445 x 95 x 95...
- Page 24 2 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 24-100-049 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Bultar/Skruvar Dimension Bultar/Skruvar Dimension 04-000-012 8 x 12 mm Torx 04-000-025 8 x 25 mm Torx 04-000-030...
- Page 25 3 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 24-100-049 Boltepakker for / Boltpackage for / Bultpaket för 24-100-050 04-060-160 04-060-120 40-142-020 160 x 15 x 8 mm 00-450-531 120 x 15 x 8 mm...
- Page 26 4 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 24-100-049 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
