Porter-Cable 314 Instruction Manual
  1. Manuals
  2. Brands
  3. Porter-Cable Manuals
  4. Saw
  5. 314
  6. Instruction manual

Porter-Cable 314 Instruction Manual

Hide thumbs Also See for 314:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Instruction
manual
To learn more about Porter-Cable
visit our website at:
http://www.porter-cable.com
Copyright © 2000, 2003, 2004, 2005 2005
Porter-Cable
ESPAÑOL: PÁGINA 17
FRANÇAIS : PAGE 33
Please make certain that the person who is to use
this equipment carefully reads and understands
these instructions before starting operations.
The Model and Serial No. plate is located on the main
housing of the tool. Record these numbers in the spaces
below and retain for future reference.
®
Model No. ______________________________________
Type ___________________________________________
Serial No. ______________________________________

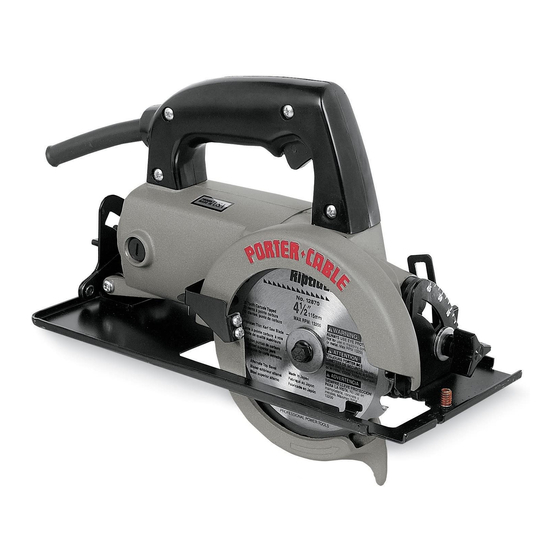

Trim Saw
MODEL 314
IMPORTANT!
Part No. A14109 - 04-20-06 Rev. A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 314 and is the answer not in the manual?

Questions and answers

David E Johnson
January 31, 2025

The blade on my 4 1/2" 314 Porter Cable Trim Saw rubs on the center of the blade guard. I suspect the unit has been dropped. When attempting to saw/cut the blade loosens. Tightening causes the blade guard to bind and not move freely. could you please suggest a repair solution?

0
1 comments:
Mr. Anderson
February 10, 2025

If the blade of the Porter-Cable 314 Trim Saw rubs on the blade guard and loosens during use, follow these steps:

1. Check the Lower Blade Guard – Ensure it is in working order. If it moves sluggishly or binds, return the saw to an AUTHORIZED PORTER-CABLE SERVICE STATION or PORTER-CABLE SERVICE CENTER for repair.

2. Inspect the Blade Flange – Remove the outer flange, clean it, and ensure the square hole mates properly with the squared end of the inner flange.

3. Tighten the Blade – Ensure the blade is securely tightened after installation to prevent loosening during use.

4. Remove Sawdust Buildup – Clean any sawdust from the guards, saw arbor, and lower blade guard to prevent interference with blade movement.

If the problem persists, professional repair is recommended.

This answer is automatically generated

0

Related Manuals for Porter-Cable 314

Summary of Contents for Porter-Cable 314

  • Page 1 Trim Saw MODEL 314 IMPORTANT! Please make certain that the person who is to use To learn more about Porter-Cable this equipment carefully reads and understands visit our website at: these instructions before starting operations. http://www.porter-cable.com The Model and Serial No. plate is located on the main housing of the tool.

  • Page 2: Table Of Contents

    If you have any questions relative to its application DO NOT use the product until you have written Porter-Cable and we have advised you. Online contact form at www.porter-cable.com Postal Mail: Technical Service Manager...

  • Page 3: Safety Guidelines - Definitions

    SAFETY GUIDELINES - DEFINITIONS It is important for you to read and understand this manual. The information it contains relates to protecting YOUR SAFETY and PREVENTING PROBLEMS. The symbols below are used to help you recognize this information. indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

  • Page 4: General Safety Rules

    GENERAL SAFETY RULES Read all instructions. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term "power tool" in all of the warnings listed below refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool. To reduce the risk of injury, user must read instruction manual.
  • Page 5 GENERAL SAFETY RULES continued Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. Dress properly. Do not wear loose clothing or jewelry. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewelry or long hair can be caught in moving parts.

  • Page 6: Additional Specific Safety Rules

    ADDITIONAL SPECIFIC SAFETY RULES Safety Instructions for All Saws Keep hands away from cutting area and the blade. Keep your second hand on auxiliary handle, or motor housing. If both hands are holding the saw, they cannot be cut by the blade. Do not reach underneath the workpiece.
  • Page 7 ADDITIONAL SPECIFIC SAFETY RULES continued Support large panels to minimize the risk of blade pinching and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel.
  • Page 8 SYMBOL DEFINITION V ........volts A ........amperes Hz ........hertz W ........watts kW ........kilowatts F ........farads µF ........microfarads l .......... litres g ........grams kg ........kilograms bar ........bars Pa ........pascals h......... hours min ........

  • Page 9: Functional Description

    MOTOR Many Porter-Cable tools will operate on either D.C., or single phase 25 to 60 cycle A.C. current and voltage within plus or minus 5 percent of that shown on the specification plate on the tool. Several models, however, are designed for A.C.

  • Page 10: Assembly

    If telescoping guard movement is sluggish or binding exists, return the saw to your nearest AUTHORIZED PORTER-CABLE SERVICE STATION or PORTER-CABLE SERVICE CENTER for repair. NEVER use your saw if the telescoping guard is not in working order. Clean and replace the outer flange, making certain the square hole mates with the squared end of the saw arbor.
  • Page 11 TO ADJUST FOR BEVEL CUTS Disconnect the tool from the power source! Loosen the front (A) Fig. 2 and rear (B) Fig. 2 angle-adjusting knobs. Tilt the saw housing until the desired graduation mark (C) lines up with the indicating line (D) Fig.

  • Page 12: How To Use The Saw

    If telescoping guard binds or is sluggish, return the saw to your nearest AUTHORIZED PORTER-CABLE SERVICE STATION or PORTER-CABLE SERVICE CENTER FOR REPAIR. S u p p o r t t h e w o r k...
  • Page 13 CROSSCUTTING AND BEVEL CUTS Support the workpiece on a firm bench, saw horse, or other rigid support and securely hold it in place. Extend the end to be cut off beyond and to the right of the support. Clear the area beneath the line of cut of all objects that would interfere with the blade protruding through the workpiece.

  • Page 14: Troubleshooting Guide

    Use a keyhole or bayonet saw to cut the corners. TROUBLESHOOTING GUIDE For assistance with your tool, visit our website at www.porter-cable.com for a list of service centers or call the Porter-Cable help line at (888) 848-5175. MAINTENANCE KEEP TOOL CLEAN Periodically blow out all air passages with dry compressed air.
  • Page 15 LUBRICATION Although all Porter-Cable tools have been thoroughly lubricated with a sufficient amount of high grade lubricant at the time of manufacture, check the oil level in the gear chamber before using your saw and periodically thereafter. To check the...

  • Page 16: Service

    PORTER-CABLE LIMITED ONE YEAR WARRANTY Porter-Cable warrants its Professional Power Tools for a period of one year from the date of original purchase. We will repair or replace at our option, any part or parts of the product and accessories covered under this warranty which, after examination, proves to be defective in workmanship or material during the warranty period.

  • Page 17: Español

    ENGLISH: PAGE 1 FRANÇAIS : PAGE 33 Sierra Manual de Recortadora Instrucciones MODELO 314 ¡IMPORTANTE! Para obtener más información Asegúrese de que la persona que va a usar esta sobre Porter-Cable, herramienta lea cuidadosamente y comprenda visite nuestro sitio web en: estas instrucciones antes de empezar a operarla.
  • Page 18 Si usted tiene cualquiera pregunta el pariente a su aplicación no utiliza el producto hasta que usted haya escrito Porter-Cable y nosotros lo hemos aconsejado. La forma en línea del contacto en www. porter-cable. com...
  • Page 19 NORMAS GENERALES DE SEGURIDAD Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a continuación, el resultado podría ser sacudidas eléctricas, incendio y/ o lesiones graves. La expresión "herramienta mecánica" en todas las advertencias que aparecen a continuación se refiere a su herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
  • Page 20 NORMAS GENERALES DE SEGURIDAD (continuación) Quite todas las llaves de ajuste o de tuerca antes de encender la herramienta mecánica. Una llave de tuerca o de ajuste que se deje colocada en una pieza giratoria de la herramienta mecánica podría causar lesiones corporales.
  • Page 21 NORMAS ESPECÍFICAS DE SEGURIDAD Instrucciones de seguridad para todas las sierras Mantenga las manos alejadas del área de corte y de la hoja. Mantenga la segunda mano en el mango auxiliar o en la carcasa del motor. Si las dos manos están sujetando la sierra, no pueden ser cortadas por la hoja.
  • Page 22 NORMAS ESPECÍFICAS DE SEGURIDAD (continuación) Cuando la hoja se esté atascando o cuando se interrumpa un corte por cualquier motivo, suelte el gatillo y sujete la sierra de modo que esté inmóvil en el material hasta que la hoja se detenga por completo. No intente nunca retirar la sierra de la pieza de trabajo ni tirar de la sierra hacia atrás mientras la hoja esté...
  • Page 23 NORMAS ESPECÍFICAS DE SEGURIDAD (continuación) Otras Instrucciones de Seguridad Lleve la protección de ojo y oído. Siempre utilice gafas de seguridad. Los lentes diarios no son gafas de seguridad. El USO CERTIFICO el EQUIPO de la SEGURIDAD. El equipo de la protección del ojo debe conformarse con los estándares de ANSI Z87.1.
  • Page 24 SÍMBOLO DEFINICIÓN V ........voltio A ........amperios Hz ........hertzio W ........vatio (watts) kW ........kilovatio (kilowatts) F ........faradios µF ........microfaradios l .......... litros g ........grama kg ........kilograma bar ........bars Pa ........Pascal h.........
  • Page 25 DESCRIPCIÓN FUNCIONAL PROLOGO Su Sierra Recortadora de Porter-Cable fue diseñada para recortar paneles de compuesto, contrachapado (triplay), plásticos, plexiglás y otros materiales problemáticos. La máxima profundidad del corte es 1-5/16" para el corte de 90° y 1-1/16" para el de 45° con la hoja de diámetro de 4-1/2".
  • Page 26 Si el movimiento del protector telescópico está lento o si se atasca, devuelva la sierra a la ESTACIÓN DE SERVICIO AUTORIZADO POR PORTER-CABLE más cercana o a un CENTRO DE SERVICIO DE PORTER-CABLE para repararla. NUNCA use la sierra si el protector telescópico no funciona bien.
  • Page 27 CÓMO AJUSTAR PARA EL CORTE ANGULAR (CORTE EN BISEL) Desconecte la herrementia de la fuente de electricidad Afloje la perilla delantera de ajuste (A) Fig. 2, de ángulo y también la trasera (B) Fig. 2. Incline la caja principal de la sierra hasta que la línea del ángulo deseado en el segmento de ángulos esté...
  • Page 28 If telescoping guard binds or is sluggish, return the saw to your nearest AUTHORIZED PORTER-CABLE SERVICE STATION or PORTER-CABLE SERVICE CENTER FOR REPAIR. Apoye el trabajo c o r r e c t a m e n t e y sostenga la sierra firmemente para Fig.
  • Page 29 EL CORTE TRANSVERSAL Y EL CORTE EN BISEL Apoye el material en el banco firme, el caballo de la sierra, o la otra ayuda rígida y llévelo a cabo con seguridad en lugar. Extienda el extremo que se cortará más allá y a la derecha de la ayuda.
  • Page 30 Use a keyhole or bayonet saw to cut the corners. GUIA LOCALIZACION DE FALLAS Para la ayuda con su instrumento, visite nuestro sitio web en www.porter-cable.com para una lista de centros de reparaciones o llama la línea de ayuda de Porter-Cable en (888) 848-5175. MANTENIMIENTO MANTENGA LAS HERRAMIENTAS LIMPIAS Periódicamente sople todos los conductos de ventilación con aire seco a presión.
  • Page 31 DELTA. Después de aproximadamente 100 horas de uso, lleve o mande su herramienta a la Estación de Servicio Autorizado por Porter-Cable más cercana para limpiarla a fondo y revisarla; para reemplazar partes gastadas, cuando sea necesario; para relubricarla de nuevo, si es requerido; para reensamblarla con escobillas nuevas; y para revisar su rendimiento.
  • Page 32 La Compañía de Porter-Cable garantiza sus herramientas mecánicas profesionales por un período de 1 año a partir de la fecha de compra. Porter-Cable reparará o reemplazará – según nuestra opción – cualquier parte o partes de la herramienta o de los accesorios protegidos bajo esta garantía que, después de examinarlas, demuestren cualquier defecto en los materiales o mano...

  • Page 33: Français

    ENGLISH: PAGE 1 ESPAÑOL: PÁGINA 17 Manuel Scie à Araser d’utilisation Modele 314 IMPORTANT! Pour de plus amples renseignements Veuillez vous assurer que la personne qui utilise concernant Porter-Cable, consultez cet outil lit attentivement et comprend ces notre Website à l’adresse suivante : instructions avant de commencer à...
  • Page 34 Il y a de certaines applications pour lequel outils et l'équipement sont conçus. La Porter-Cable recommande avec force que ce produit n'ait pas modifié et/ou utilisé pour l'application autrement que pour lequel il a été...
  • Page 35 RÈGLES GÉNÉRALES SUR LA SÉCURITÉ Veuillez lire toutes les instructions. Le fait de ne pas respecter toutes les instructions indiquées ci-dessous pourrait entraîner des chocs électriques, des incendies et/ou des blessures graves. Le terme " outil électrique " qui apparaît dans tous les avertissements ci-dessous fait référence aussi bien à...
  • Page 36 RÈGLES GÉNÉRALES SUR LA SÉCURITÉ Évitez la mise en marche accidentelle de l'outil. Veillez à ce que l'interrupteur soit dans la position de fermeture avant de brancher l'outil. C'est une invite aux accidents de porter un outil électrique avec le doigt sur l'interrupteur ou de brancher un outil électrique dont l'interrupteur est dans la position de marche.
  • Page 37 RÈGLES DE SÉCURITÉ SPÉCIFIQUES (continuación) Consignes de sécurité pour toutes les scies Gardez les mains à distance de la zone de coupe et de la lame. Gardez une de vos mains sur la poignée auxiliaire ou sur le carter du moteur. Si vous tenez la scie de vos deux mains, elles ne peuvent pas être coupées par la lame.
  • Page 38 RÈGLES DE SÉCURITÉ SPÉCIFIQUES (continuación) En cas de coincement de la lame ou d'interruption d'une coupe pour une raison quelconque, relâchez la gâchette et tenez la scie immobile dans l'ouvrage jusqu'à ce que la lame se soit immobilisée complètement. Ne tentez jamais de retirer la scie de l'ouvrage ou de la tirer vers l'arrière pendant que la lame est en mouvement, car un rebond risquerait de se produire.
  • Page 39 RÈGLES DE SÉCURITÉ SPÉCIFIQUES (continuación) Les autres Instructions de Sûreté L'oeil d'usure et entendre la protection. Toujours utiliser les lunettes de sûreté. Les lunettes de tous les jours ne sont pas les lunettes de sûreté. L'USAGE A CERTIFIE L'EQUIPEMENT DE SURETE. L'équipement de protection d'oeil doit se conformer à...
  • Page 40 SYMBOLE DÉFINITION V ........volts A ........ampères Hz ........hertz W ........watts kW ........kilowatt F ........farads µF ........microfarads l .......... litres g ........grammes kg ........kilogramme bar ........barres Pa ........pascals h......... heures min ........
  • Page 41 DESCRIPTION FONCTIONNELLE AVANT-PROPOS Votre scie à araser Porter-Cable est conçue pour scier des panneaux décoratifs, des panneaux en composites, du contre-plaqué, des plastiques, du plexiglas et autres matériaux difficiles à scier. La profondeur de coupe maximale est de 1-5/16 po à 90° et 1-1/16 po à...
  • Page 42 Si le mouvement du protecteur télescopique est lent ou s’il se produit un coincement, renvoyez votre scie à votre STATION SERVICE PORTER-CABLE ou votre CENTRE DE SERVICE PORTER-CABLE AGRÉÉ le plus proche pour réparation. N’utilisez JAMAIS votre scie si le protecteur télescopique n’est pas en état de fonctionner.
  • Page 43 RÉGLAGE POUR COUPES EN BISEAU Débranchez la scie. Desserrez les poignées avant (A) Fig. 2 et arrière (B) Fig. 2 de réglage du biseau. Inclinez le corps de la scie à l’angle désiré en plaçant la graduation (se trouvant sur le secteur gradué) en face du trait (C) Fig.
  • Page 44 à votre STATION SERVICE PORTER- CABLE ou votre CENTRE DE SERVICE PORTER-CABLE AGRÉÉ le plus proche POUR LA FAIRE RÉPARER. Il est important Fig. 6 que la pièce soit bien supportée et que la scie soit...
  • Page 45 SCIAGES EN TRAVERS ET EN BISEAU La pièce à scier doit être bien supportée sur un établi solide, des tréteaux ou tout autre support rigide et elle doit être fixée fermement avec le bout à scier dépassant à la droite du support. La zone en dessous du trait de coupe doit être dégagée pour éviter toute interférence avec la portion de la lame qui dépasse sous la pièce.
  • Page 46 à guichet ou scie sauteuse pour couper les coins. GUIDE DE DEPANNAGE Pour l'assistance avec votre outil, visiter notre site web à www.porter-cable.com pour une liste de centres de maintenance ou appeler la ligne d'aide de Porter- Cable à (888) 848-5175.
  • Page 47 LUBRIFICATION Bien que tous les outils Porter-Cable soient lubrifiés avec soin en usine avec une quantité suffisante de lubrifiant de haute qualité, il est recommandé de vérifier le niveau d’huile dans le carter du réducteur à engrenages avant d’utiliser la scie et ensuite périodiquement comme suit...
  • Page 48 Tous les outils de qualité finissent par demander un entretien ou un changement de pièce. Pour de plus amples renseignements à propos de Porter-Cable, ses succursales d’usine ou un centre de réparation sous garantie autorisé, consulter notre site Web au www.porter-cable.com ou composer le (888) 848-5175 pour le service à...
  • Page 49 Porter-Cable ou à la station autorisée. Il se peut qu’on vous demande de produire des pièces justificatives attestant de l’achat de l’outil. Cette garantie ne s’applique pas aux réparations ou aux remplacements nécessaires occasionnés par un mauvais usage de l’outil, un abus de l’outil,...
  • Page 50 NOTES...
  • Page 51 NOTES...
  • Page 52 Performance Crew ™ , Performance Gear ® , Pocket Cutter ® , Porta-Band ® , Porta-Plane ® , Porter Cable ® , Porter-Cable Professional Power Tools ® , Powerback ® , POZI-STOP ™ , Pressure Wave ® , PRO 4000 ® , Proair ® , Quicksand and Design ® , Quickset II ® , QUIET DRIVE TECHNOLOGY ™...
