USE AND CARE GUIDE
Questions, problems, missing parts? Before returning to the store,
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this interior wall
sconce. We strive to continually create quality products designed to enhance your home. Visit us online to see our
full line of products available for your home improvement needs. Thank you for choosing Hampton Bay!

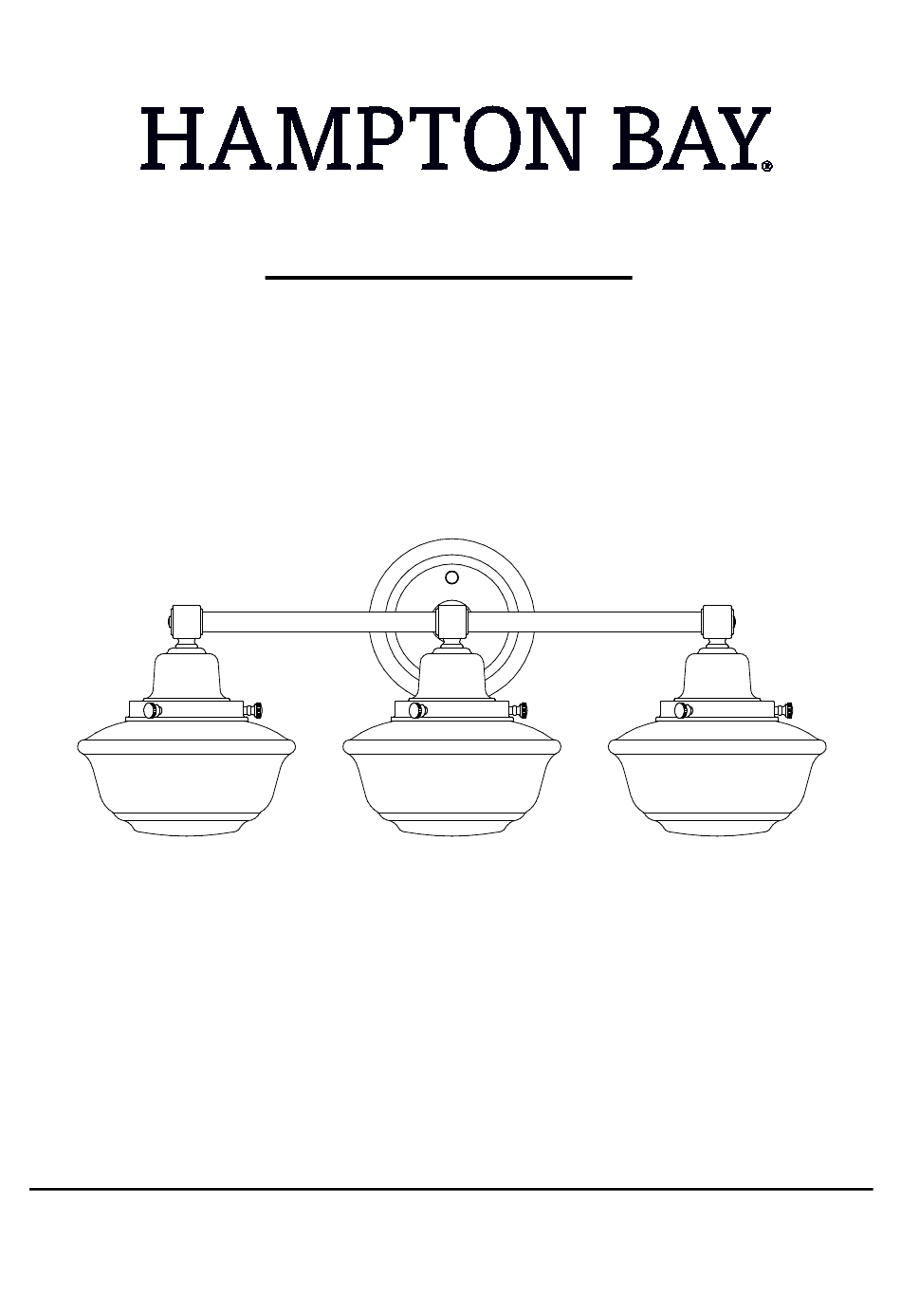

BELVEDERE PARK 3-LIGHT
INTERIOR WALL SCONCE
call Hampton Bay Customer Service
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
Item #1000 000 000
Model #KFN1303AX-01/BN
Item #1000 000 000
Model #KFN1303AX-01/BR
Advertisement
Chapters
Table of Contents
Related Manuals for HAMPTON BAY KFN1303AX-01/BR
Summary of Contents for HAMPTON BAY KFN1303AX-01/BR
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this interior wall sconce. We strive to continually create quality products designed to enhance your home. Visit us online to see our...
-
Page 2: Table Of Contents
Table of Contents Tools Required ........... 3 Table of Contents ........2 Hardware Included ........3 Safety Information ........2 Package Contents ........4 Warranty ............. 2 Installation ..........5 What is Covered ......... 2 Care and Cleaning ........7 What is Not Covered ........2 Troubleshooting ........ -
Page 3: Tools Required
Pre-Installation PLANNING INSTALLATION Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard. -
Page 4: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Wall Plate Lock Nut Socket Set Screw Top Cover Globe... - Page 5 Installation Attaching the cross bar to the Making the electrical outlet box connections □ □ Wrap the middle of the ground wire from the Screw the mounting screws (DD) into the inside holes of the cross bar (AA). fixture around the ground screw (BB) on the cross bar (AA).
- Page 6 Installation (continued) Securing the fixture to the wall Installing a light bulb □ Align the mounting screws (DD) to protrude through □ Screw three 60-watt maximum, medium-base the holes on the wall plate (A). incandescent bulb (sold separately) into the socket (C).
-
Page 7: Care And Cleaning
Installation (continued) Securing the globe □ Place the globe (F) into the top cover (E). □ Screw the set screws (D) into the holes on the top cover (E) to secure the globe (F). □ Repeat the above step for each of the three globes to secure the globes. Care and Cleaning □... - Page 8 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-HAMPTON HAMPTONBAY.COM Retain this manual for future use.
- Page 9 GRACIAS POR TU COMPRA. Agradecemos la confianza que ha tenido en Hampton Bay a traves de de la compra de este esconce de pared interior. Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
- Page 10 Índice Herraminentas Necesarias ....... 11 Índice .............10 Requiere de Hardware ......11 Información de Seguridad ......10 Contenido del Paquete ......12 Garantía ..........10 Instalación ..........13 Lo que esta Cubierto ........ 10 Mantenimiento y Limpieza ....... 15 Lo que (no) esta Cubierto ......10 Solución de Problemas ......
-
Page 11: Herraminentas Necesarias
Pre-Instalación PLANIFICACIÓN DE LA INSTALACIÓN Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior, desconecte la alimentacion apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar dañar el artículo, ensámblalo sobre una superficie suave, no abrasiva, como por ejemplo una alfombra o cartón. -
Page 12: Contenido Del Paquete
Pre-Instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Placa de la Pared Tuerca de Cierre Portalámpara Tornillo de Fijación Cobertor Superior Globo... -
Page 13: Instalación
Instalación Acoplar la barra cruzada a la Conectar los cables caja de salida eléctricos □ Atornille los tornillos de montaje (DD) en los □ Envuelva el medio del cable de tierra del orificios interiores de la barra cruzada (AA). dispositivo alrededor del tonillo de toma de tierra (BB) en la barra cruzada (AA). - Page 14 Instalación (continuación) Fijar la instalación en la pared Instalar una bombilla □ Alinee los tornillos de montaje (DD) para que □ Enrosque tres bombilla incandescente de base sobresalgan por los orificios de la placa de pared media de 60 vatios como máximo (se vende (A).
-
Page 15: Mantenimiento Y Limpieza
Instalación (continuación) Fijar el globo □ Coloque el globo (F) en la cobertor superior (E). □ Atornille los tornillos de fijación (D) en los orificios de la cobertor superior (E) para asegurar el globo (F). □ Repita el paso anterior para cada uno de los tres pantalla para asegurar los pantallas. Mantenimiento y Limpieza □... - Page 16 Solución de Problemas □ El fusible se funde o el El fusible se funde o el Compruebe las conexiones del cortacircuito se activa cuando cortacircuito se activa cableado. se enciende la luz. cuando se enciende la □ Contacta a un electricista calificado o luz.
- Page 17 Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al Servicio al Cliente de Hampton Bay de Lunes a Viernes entre 8 a.m. y 7 p.m., El Sábado entre 9 a.m. y 6 p.m. (hora del Este de EE. UU.) 1-855-HD-HAMPTON HAMPTONBAY.COM...
- Page 18 HAMPTONBAY.COM MERCI Nous vous remercions de la confiance que vous avez place en Hampton Bay en achetant ce applique murale interiuere. Nous nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins...
- Page 19 Table des Matières Outils Requis ..........19 Table des matières ........18 Materiel Inclus ......... 19 Consignes de sécurité ....... 18 Contenu de l'emballage ......20 Garantie ............. 18 Installation ..........21 Ce qui est couvert ........18 Entretien et Nettoyage ......23 Ce qui est couvert (et pas) .......
-
Page 20: Outils Requis
Pré-Installation PLANIFICATION DE L'INSTALLATION Lisez toutes les instructions avant de procéder à l’assemblage. Avant de commencer à installer ce luminaire ou d’enlever l’ancien luminaire, déconnectez le courant en eteignant le disjoncteur ou en enlevant le fusible correspondent du coffret à fusibles. Pour éviter d’endommager ce produit, assemblez-le sur une surface molle et non abrasive telle qu’un tapis ou un carton. -
Page 21: Contenu De L'emballage
Pré-Installation (suite) CONTENU DE L'EMBALLAGE Pièce Description Quantité Plaque Murale Écrou de Verrouillage Douille Vis de Réglage Couvercle Supérieur Abat-jour HAMPTONBAY.COM Veuillez composer le 1-855-HD-HAMPTON pour une assistance supplémentaire. -
Page 22: Installation
Installation Attacher l’entretoise à la boîte Faire les connexions de sortie électriques □ □ Visser les vis de montage (DD) dans les trous Enroulez le milieu du fil de terre de l'appareil intérieurs de la entretoise (AA). autour de la vis de terre (BB) sur la entretoise (AA). - Page 23 Installation (suite) Fixer le luminaire au mur Installar une ampoule □ □ Alignez les vis de montage (DD) pour qu'elles Vissez trois ampoule à incandescence de 60 dépassent des trous de la plaque murale (A). watts maximum, à culot moyen (vendue séparément) dans la douille (C).
-
Page 24: Entretien Et Nettoyage
Installation (suite) Fixer le abat-jour □ Placez le abat-jour (F) dans le couvercle supérieur (E). □ Vissez les vis de réglage (D) dans les trous du couvercle supérieur (E) pour fixer le abat-jour (F). □ Répétez l'étape ci-dessus pour chacun des trois abat-jour afin de sécuriser les abat-jour. Entretien et Nettoyage □... - Page 25 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquez avec le service à la clientèle Hampton Bay entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi 1-855-HD-HAMPTON HAMPTONBAY.COM Conservez ce guide pour un usage ultérieur.
