Monteringsanvisning
Assembly Instructions
EN
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
30-850-100
Ordr. nr.
Dato.
Sign.
Söve AB
Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
17-09-2017
Advertisement
Related Manuals for Sove 30-850-100
Summary of Contents for Sove 30-850-100

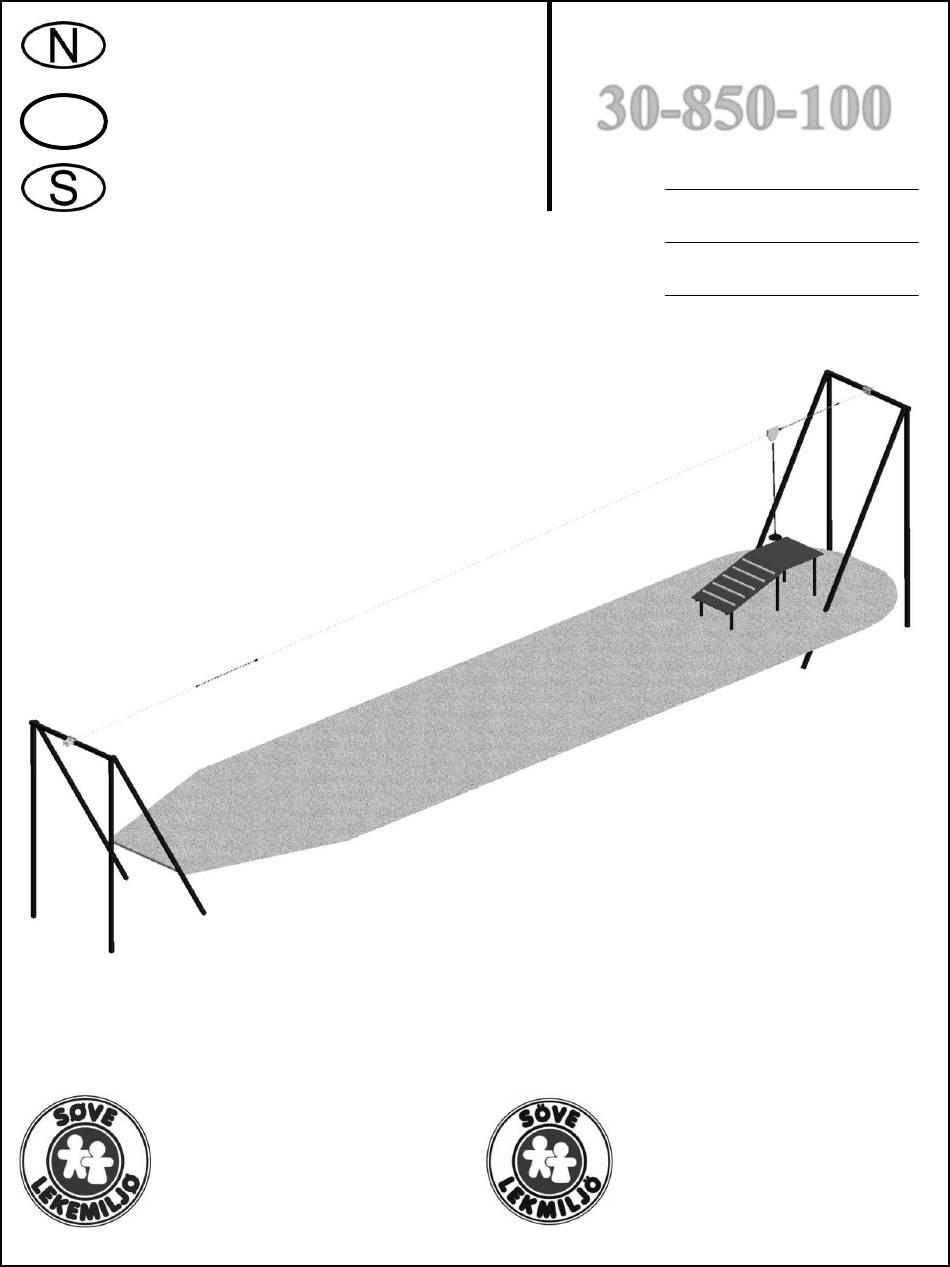

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 30-850-100 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se www.sove.no...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. På...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! Solen kan göra att rutchbanan blir väldigt varm. Banans nedfart rekommenderas att vändas i norrlig riktning Om lekplatsen placeras vid en gångväg mm bör området säkras mot genomfart av gående och cyklister.
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 110 m...
- Page 5 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-850-100 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-850-010 00-850-019 1000 x 960 x 15 2220 x 70 00-850-011 00-850-020 4440 x 70...
- Page 6 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-850-100 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 00-850-036 04-010-080 310 x 280 x 42 04-010-090 Sekskant M10x90 04-012-050 Sekskant M12x50...
- Page 7 Plassering av forankringer / Ground plan / Placering av förankringar H u llplasserin g for T auban e. 1 000 2346 1 1 66,7 930,7 1 757,1 1 5091 ,2 20070 2337,6 O 800 2048,9 O 600 O 800 O 400 O 600 2070 2070...
- Page 8 Sikkerhetssone / Safety zone / Säkerhetszon 201 40 1 81 1 0 2000 2000 2220 4037 1 975,9 4885,5 1 31 39 2000 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 9 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 04-050-012 00-850-038 00-850-010 04-050-012 04-012-030 00-850-037 04-040-012 00-850-011 00-850-013 00-850-010 04-050-010 04-040-010 00-850-014 04-010-090 00-850-012 04-040-010 04-010-080 04-050-010...
- Page 10 00-850-037 00-850-039 04-040-012 04-050-012 04-012-030 04-050-012 00-850-019 04-030-016 04-030-016 00-850-020 04-050-008 00-850-018 04-050-008 04-008-050 04-008-055 00-850-017 00-850-016 00-850-015...
- Page 11 04-040-012 04-050-012 04-050-012 04-012-050 00-850-031 00-850-032 04-040-008 00-850-036 04-000-035 00-850-033 04-050-008 00-850-035...
- Page 12 1800 mm 1960 mm...
- Page 13 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) Før utstyret tas i bruk, sjekk at det ikke er hektefare for anorakksnorer og lignende noen steder på...
- Page 14 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-850-100 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-850-010 00-850-019 1000 x 960 x 15 2220 x 70 00-850-011 00-850-020 4440 x 70...
- Page 15 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-850-100 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 00-850-036 04-010-080 310 x 280 x 42 04-010-090 Sekskant M10x90 04-012-050 Sekskant M12x50...
