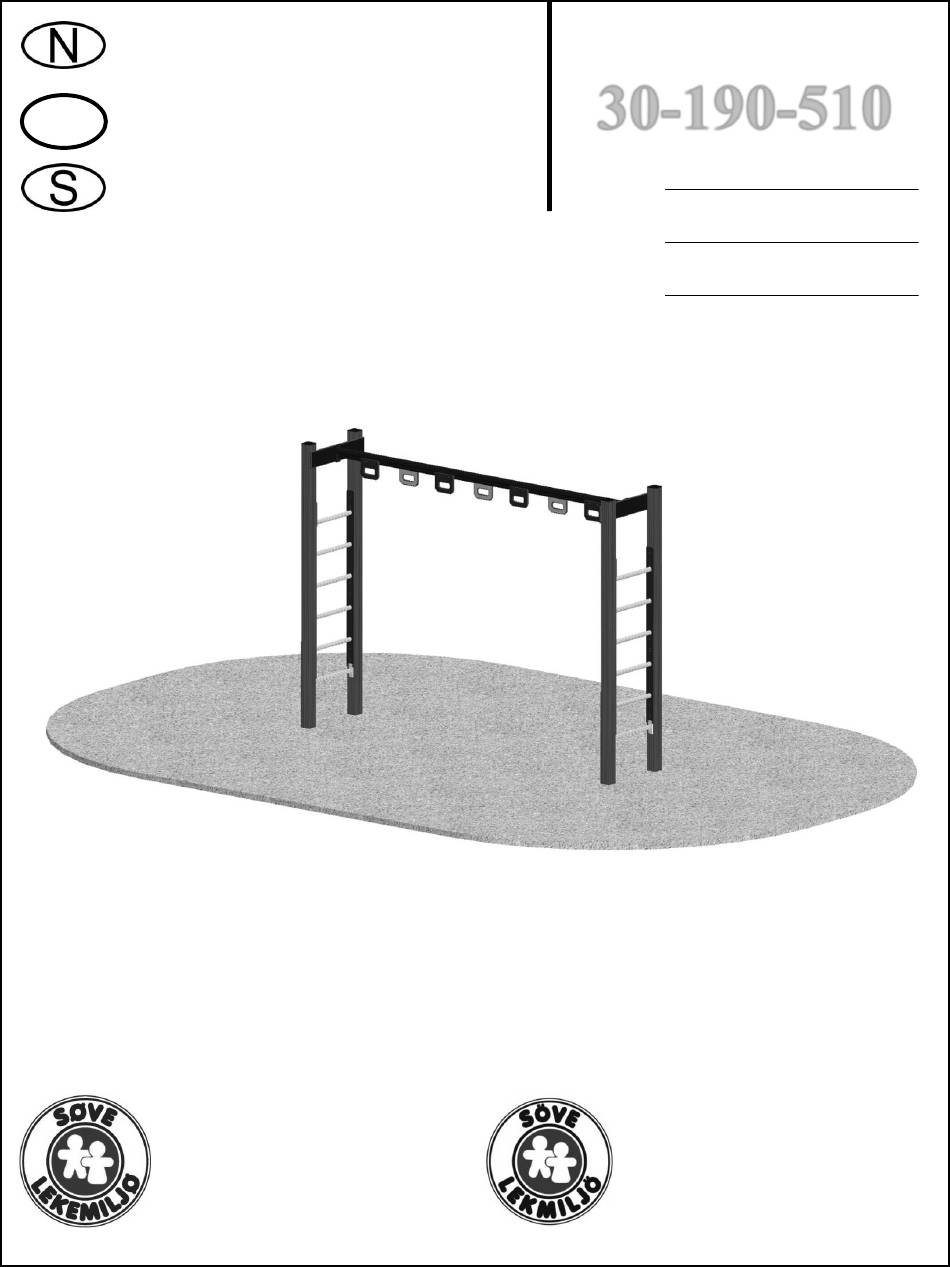

Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
30-190-510
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
15.10.2011
Advertisement
Related Manuals for Sove 30-190-510
Summary of Contents for Sove 30-190-510
- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 30-190-510 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. På...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! Solen kan göra att rutchbanan blir väldigt varm. Banans nedfart rekommenderas att vändas i norrlig riktning Om lekplatsen placeras vid en gångväg mm bör området säkras mot genomfart av gående och cyklister.
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 High quality Forskalingsbord Formwork boards Merkebånd Stödstag av trä Mark ribbon Märkeband Metermål Metric measure umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering...
- Page 5 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-190-510 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 00-400-016 3235 x 95 x 95 04-060-120 Med HPL 120 x 15 x 8 mm...
- Page 6 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-190-510 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 7 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand Ref NS-EN 1177 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 8 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surfac Fallskyddsmatta M in. 200m m M in. 200m m M in. 400m m Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete...
- Page 9 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 04-060-120 x 2 8 x 35 mm Torx 120 x 15 x 8 mm...
- Page 10 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 11 Sikkerhetssone / Safety zone / Säkerhetszon Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder 2430 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 12 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
- Page 13 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 04-060-120 Med bruk av betong 120 x 15 x 8 mm With use of concrete Med bruk av betong 04-000-025 8 x 25 mm Torx 00-400-997 00-400-016 00-450-149 x 5 00-400-017 00-450-155 01-450-108...
- Page 14 04-040-008 8 mm 00-400-450 04-000-030 00-400-170 x 7 8 x 30 mm Torx 04-000-030 8 x 30 mm Torx 04-040-008 8 mm 00-400-998 x 4...
- Page 15 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk Påse at fallunderlag er utlagt i henhold til gjeldende regler eller vår anbefaling (se punkt 8) Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) Før utstyret tas i bruk,burde man sjekke at det ikke er fare for at anorakksnorer og lignende som kan hekte seg fast noen steder på...
- Page 16 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-190-510 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 00-400-016 3235 x 95 x 95 04-060-120 Med HPL 120 x 15 x 8 mm...
- Page 17 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-190-510 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
