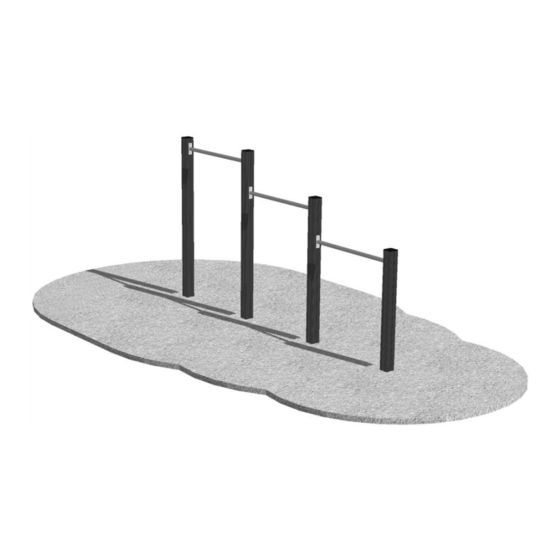

Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
30-188-060
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
17.10.2011
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sove 30-188-060
Summary of Contents for Sove 30-188-060
- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 30-188-060 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. ...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! ...
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg Torx Nr 45 Metermål High quality Metric measure umstock Merkebånd Mark ribbon Märkeband Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 28 m...
- Page 5 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-188-060 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 00-400-044 1900 x 95x 95 00-400-045 2200 x 95x 95 04-000-025 00-400-046 2500 x 95x 95...
- Page 6 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-188-060 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 7 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface 1 000 Stridsand Ref NS-EN 1177 1 00 R1 00 45° 3 00 1 000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Med bruk av betong...
- Page 8 Plassering av forankringer / Ground plan / Placering av förankringar 1 035 1 035 1 035 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 9 Sikkerhetssone / Safety zone / Säkerhetszon 6275 1 575 3 245 1 500 1 575 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder 1608,5 1700 1308,5 1400 1008,5...
- Page 10 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
- Page 11 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet Med bruk av betong With use of concrete Med bruk av betong 00-400-997 00-400-150 50 mm 00-400-150 00-400-150 04-060-120 120 x 15 x 8 mm 04-000-025 8 x 25 mm Torx...
- Page 12 00-400-998 x 4...
- Page 13 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
- Page 14 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-188-060 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 00-400-044 1900 x 95x 95 00-400-045 2200 x 95x 95 04-000-025 00-400-046 2500 x 95x 95...
- Page 15 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-188-060 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
