Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
30-614-110
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
18.10.2011
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sove 30-614-110
Summary of Contents for Sove 30-614-110

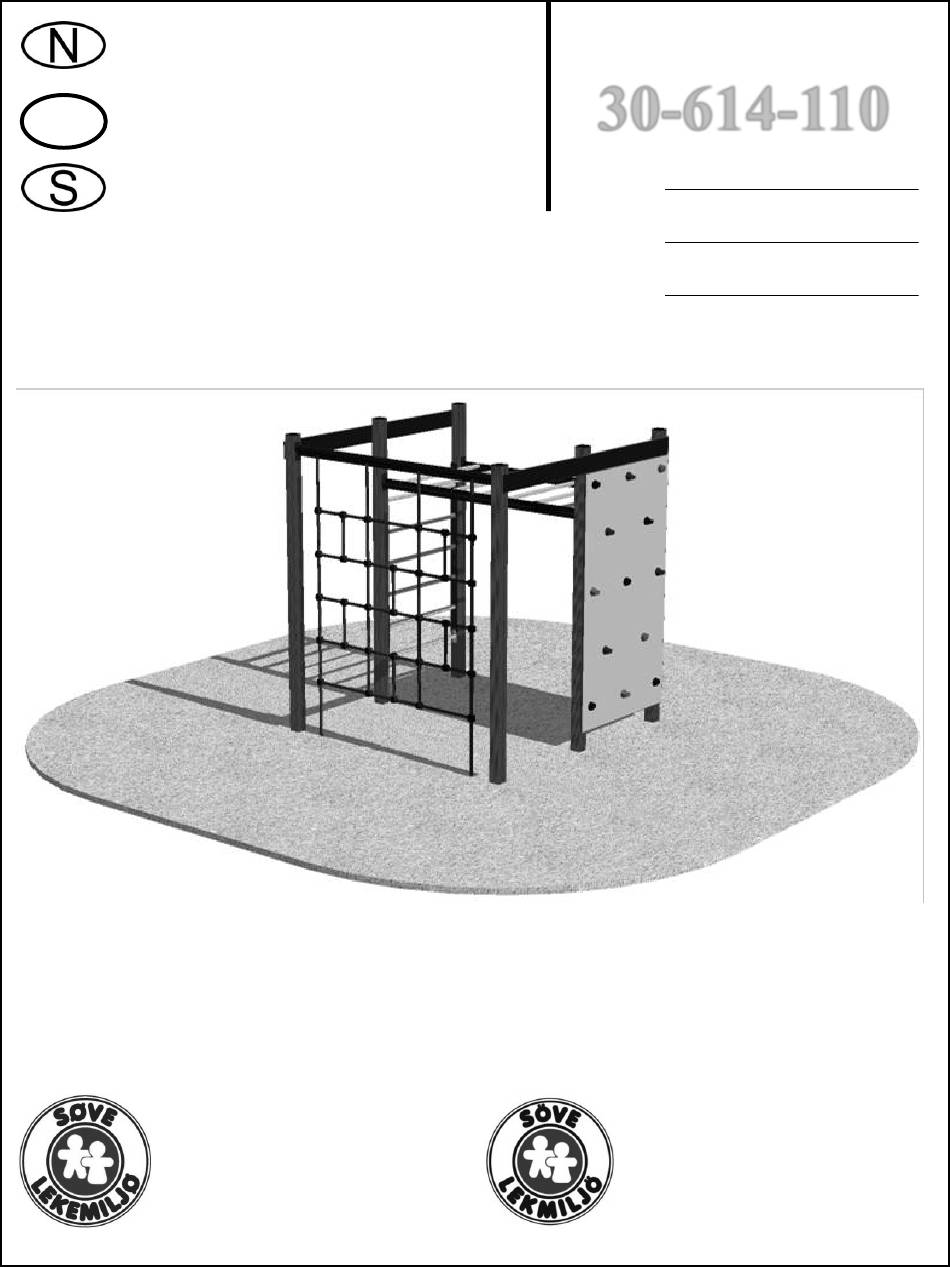

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 30-614-110 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. ...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! ...
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm 16 V Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 62 m...
- Page 5 1 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 30-614-110 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-004 00-400-149 3230 x 95 x95 940 x 37 Med 1 brikke i hver stolpe...
- Page 6 2 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 30-614-110 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-060-120 Produkt merking 120 x 15 x 8 mm 04-060-160 Product marking 160 x 15 x 8 mm 04-060-040 Produkt märkning...
- Page 7 3 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 30-614-110 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 8 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface 1000 Stridsand Ref NS-EN 1177 R 100 45° 1000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 9 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 10 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta Min. 200mm Min. 200mm 400mm Min. Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete Gjuten betong Denne støpemetoden anbefales ikke grunnet dårlig stabilitet av lekeapparatet.
- Page 11 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
- Page 12 Plassering av forankringer / Ground plan / Placering av förankringar 1035 1035 2075 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 13 Sikkerhetssone / Safety zone / Säkerhetszon 2120 2120 2120 2120 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder 2430 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 14 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
- Page 15 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 04-000-035 Med bruk av betong 230 mm 8 x 35 mm Torx With use of concrete Med bruk av betong 04-060-040 40 x 15 x 8 mm 00-400-997 00-400-004 00-400-720 00-400-004 04-060-120 120 x 15 x 8 mm...
- Page 16 00-400-810 x 2 04-000-025 8 x 25 mm Torx 04-060-160 160 x 15 x 8 mm 00-400-143 04-000-045 8 x 45 mmTorx 04-090-001 01-400-202 04-000-035 8 x 35 mm Torx 01-400-202 00-400-004 00-400-004...
- Page 17 04-000-025 8 x 25 mm Torx 50 mm 00-400-801 04-060-160 160 x 15 x 8 mm 04-040-008 8 mm 05-156-003 04-000-025 8 x 25 mm Torx...
- Page 18 00-400-998 x 6...
- Page 19 1 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 30-614-110 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-004 00-400-149 3230 x 95 x95 940 x 37 Med 1 brikke i hver stolpe...
- Page 20 2 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 30-614-110 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-060-120 Produkt merking 120 x 15 x 8 mm 04-060-160 Product marking 160 x 15 x 8 mm 04-060-040 Produkt märkning...
- Page 21 3 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 30-614-110 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
