Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
30-555-110
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
22.02.2010
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sove 30-555-110
Summary of Contents for Sove 30-555-110

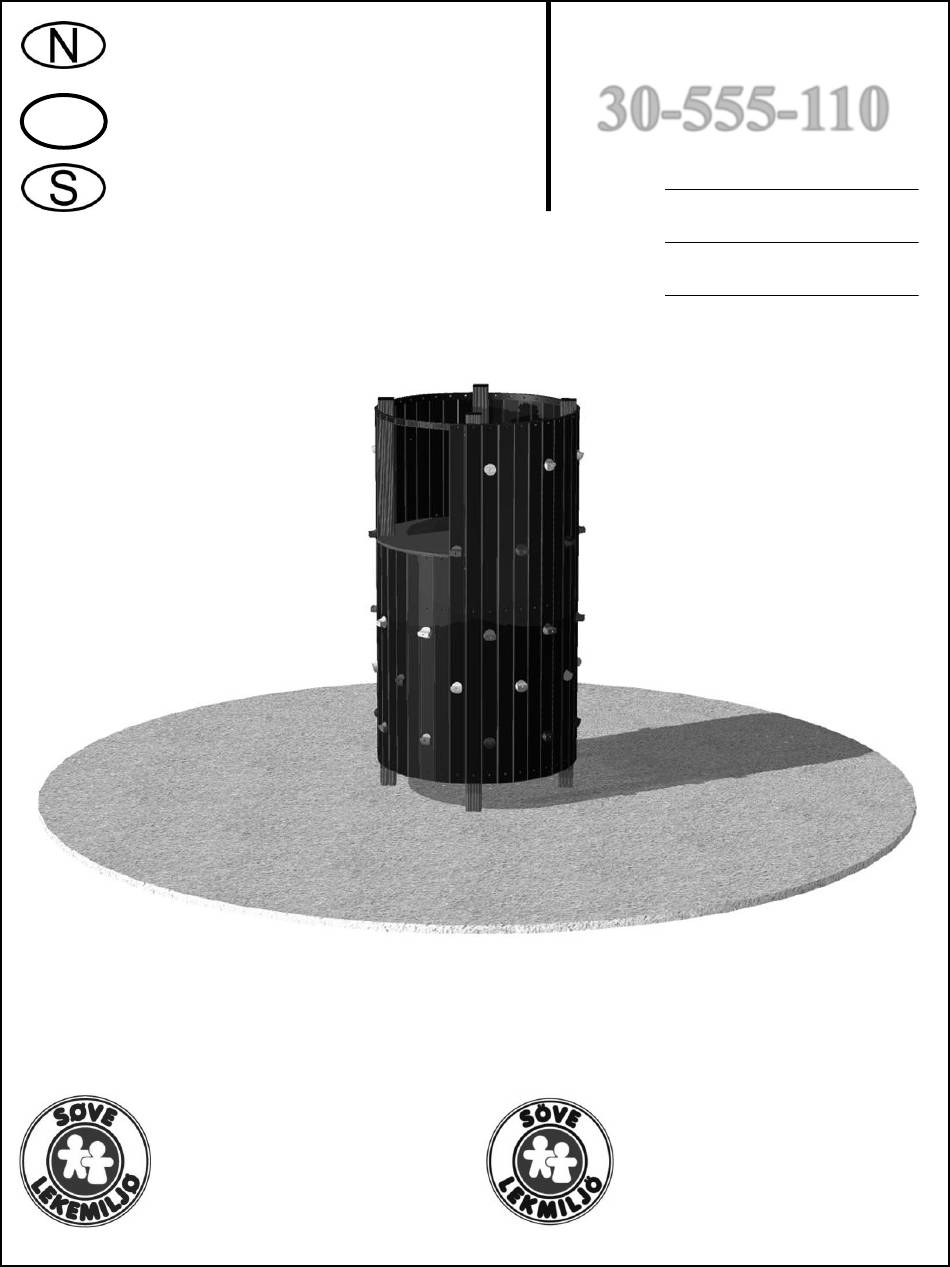

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 30-555-110 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. ...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! ...
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm 16 V Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 45 m...
- Page 5 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-555-110 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 02-050-010 00-400-045 1210 x 15 3230 x 95 x 95 02-050-011 02-050-001 40 x 95 x 15 Dia.
- Page 6 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-555-110 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-000-012 8 x 12 mm Torx 04-030-016 04-000-025 8 x 16 mm 8 x 25 mm Torx...
- Page 7 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface 1 000 Stridsand Ref NS-EN 1177 1 00 R1 00 45° 3 00 1 000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 8 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 9 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta M in. 200m m 200m m M in. 400m m M in. Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete...
- Page 10 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
- Page 11 Plassering av forankringer / Ground plan / Placering av förankringar 1 1 1 0 1 1 1 0 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 12 Sikkerhetssone / Safety zone / Säkerhetszon 5445 21 20 5445 21 20 21 20 21 20 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder 2380 1600 Alle mål er oppgitt i millimeter Scale measured in mm...
- Page 13 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
- Page 14 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet Med bruk av betong Uten betong Without concrete With use of concrete 00-400-045 Utan betong Användning av betong 00-400-997 00-003-003 02-050-005 x 4 04-000-040 8 x 40 mm Torx 02-050-012 x 2...
- Page 15 04-030-016 8 x 16 mm 04-000-012 8 x 12 mm Torx 02-050-002 x 4 02-050-003 x 1 02-050-004 x 2 04-030-016 8 x 16 mm 02-050-011 04-000-012 8 x 12 mm Torx...
- Page 16 02-050-010 04-000-030 8 x 30 mm Torx 04-050-008 8 mm 04-040-008 8 mm 02-050-013 04-000-040 8 x 40 mm Torx...
- Page 17 04-030-016 8 x 16 mm 02-050-001 x 7 04-000-012 8 x 12 mm Torx 02-050-005 04-030-016 8 x 16 mm 04-000-012 8 x 12 mm Torx Montering Montering Assemble: 02-050-006, 02-050-005 , 02-050-007 o.s.v.Etc. 02-050-007 02-050-006...
- Page 18 00-400-998 x 4...
- Page 19 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) ...
- Page 20 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-555-110 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 02-050-010 00-400-045 1210 x 15 3230 x 95 x 95 02-050-011 02-050-001 40 x 95 x 15 Dia.
- Page 21 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 30-555-110 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-000-012 8 x 12 mm Torx 04-030-016 04-000-025 8 x 16 mm 8 x 25 mm Torx...
