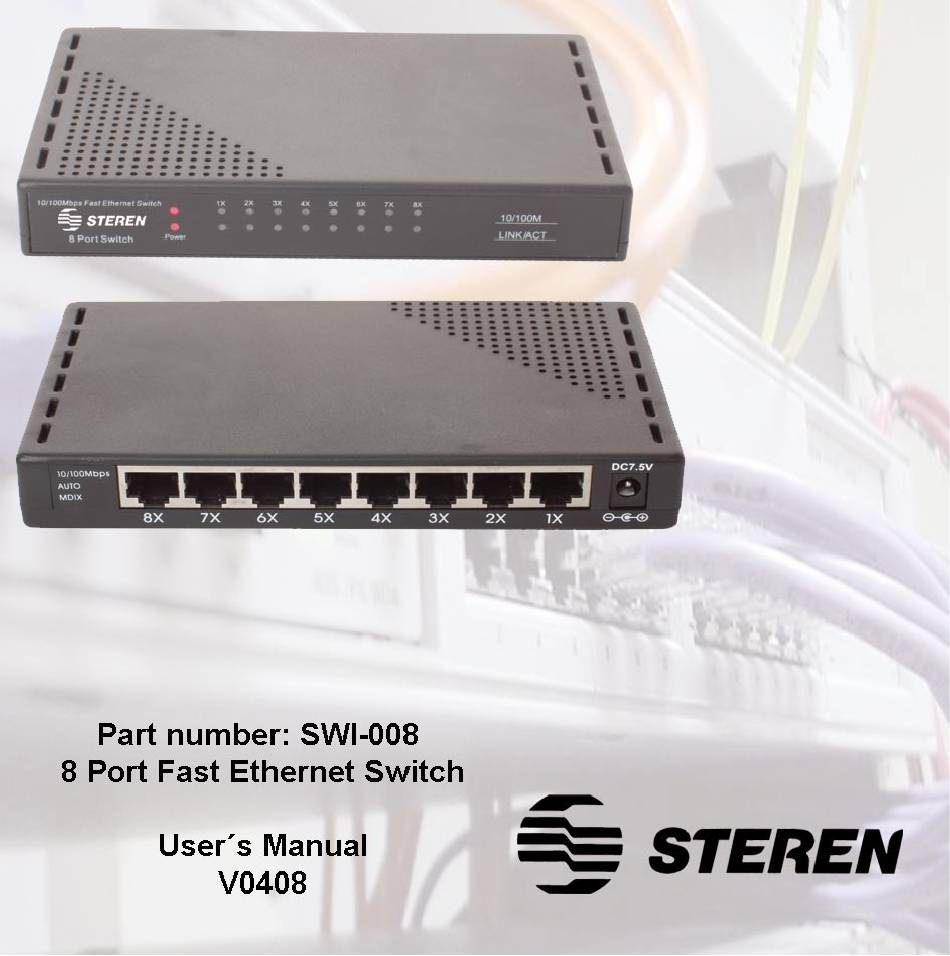

Steren SWI-008 User Manual

8 port fast ethernet switch
Hide thumbs Also See for SWI-008:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading

Related Manuals for Steren SWI-008

Summary of Contents for Steren SWI-008

  • Page 2 IMPORTANT Before using your new Fast Ethernet switch, please read the following recommendations. • Do not try to open the equipment, may cause malfunction. • Warranty is void if you open the case. • Do not expose the device to extreme weather. •...

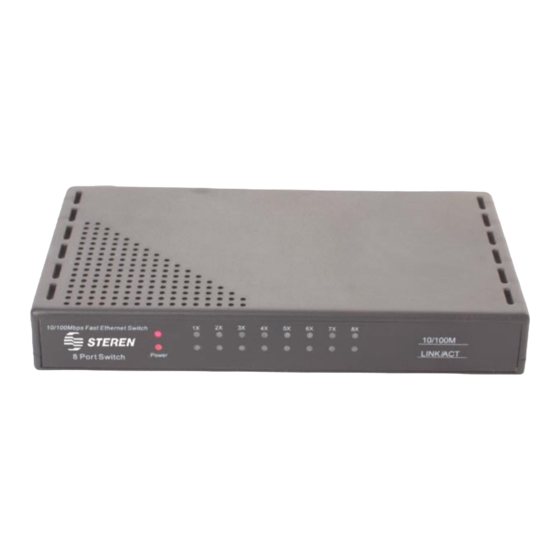

  • Page 3 CONTROLS 1.- Power LED. Light on when the equipment plugs to an AC household outlet. 2.- Link / ACT LED. Light on when the equipment is connected to a RJ45 port / flashes when there’s reception or transmission of data. 3.- RJ45 connector.
  • Page 4 INSTALATION Decide where you want to place the switch. Find a fl at horizontal surface such as a table, desk or shelf. The switch comes with a wall-mounting screws to place it vertically. Make sure the selected location is: - Not in direct sunlight - Not near a heater or heating vent - Not cluttered or crowded.
  • Page 5 If you have more than 5 devices which want to connect to the switch, you must do it through a hub or another switch. If any light doesn’t operate as we indicated, refers to This kit is ideal for electronic students or hobbyists because Troubleshooting section.

  • Page 6: Troubleshooting

    TROUBLESHOOTING TROUBLE SOLUTION Make sure the power cord The power light does not lit. is properly connected to the switch. Make sure you are using the supplied power adapter. The port number light does Make sure the cable not lit for a connected device. connectors are securely plugged to the switch.

  • Page 7: Specifications

    SPECIFICATIONS Input: 7.5V - - - 1000mA Standars: IEEE802.3 10Base-T, IEEE802.3u, 100Base-TX Topology: Star Protocol: CSMA/CD date rate: Ethernet: 10Mbps (Half Duplex), 20Mbps (Full Duplex), Fast Ethernet: 100Mbps (Half Duplex), 200Mbps (Full Duplex) Network interface: 10Base-T: UTP cable Cat 3, 4, 5 (up to 100 metres), EIA/TIA-568 100ohms STP(up to 100 metres) 100Base-T: UTP cable Cat 5, 5e (up to 100 metres),...

  • Page 8: Warranty

    Part number: SWI-008 Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1.- This warranty card with all the required information, invoice or purchase ticket, product box or package, and product, must be presented when warranty service is required.
  • Page 9 RETAILER INFORMATION Name of the retailer Address Product Brand Part number Serial number Date of delivery In case your product fails or have questions, please contact your nearest dealer. If you are in Mexico, please give a call to our Call Center. Call Center 01 800 500 9000...
  • Page 11 IMPORTANTE Antes de utilizar su nuevo Kit C Antes de utilizar su nuevo Switch fast Ethernet, por favor lea las siguientes recomendaciones • No intente desarmar el equipo, puede causar malfuncionamiento y se anulará de la garantía. • No exponga el equipo a temperaturas extremas. •...
  • Page 12 CONTROLES 1.- Indicador de encendido. Enciende cuando el equipo se conecta a un tomacorriente. 2.- Indicador de actividad / enlace. Enciende cuando un equipo está conectado al puerto RJ45 correspondiente / parpadea cuando hay transmisión o recepción de datos. 3.- Conectores RJ45. Permite conectar hasta 8 dispositivos al switch.
  • Page 13 INSTALACION Decida donde desea colocar el switch. Localice una superfi cie horizontal como un escritorio o mesa. El switch incluye tornillos para colocarlo verticalmente. Asegúrese de que el lugar seleccionado: - No le de la luz del sol directamente. - No esté cerca de lugares calientes o aire caliente. - El switch debe tener por lo menos 5 centímetros de espacio libre alrededor.
  • Page 14 Si conecta más de 8 dispositivos al switch, debe instalar un Hub u otro switch a este equipo. Si ninguna luz se enciende, consulte la sección de Problemas y soluciones. Este Kit es ideal para estudiantes o aficionados a la meca- Cable Ethernet no incluido en el paquete.

  • Page 15: Problemas Y Soluciones

    PROBLEMAS Y SOLUCIONES PROBLEMA SOLUCION Asegúrese de que el adaptador de El indicador de encendido corriente esté conectado al switch. no se enciende. Asegúrese de utilizar el adaptador de corriente suministrado en el empaque. El indicador de puerto Asegúrese de que los conectores de no enciende aún cuando los cables están correctamente hay un dispositivo conectado.

  • Page 16: Especificaciones

    ESPECIFICACIONES Entrada: 7,5V - - - 1000mA Estándares: IEEE802.3 10Base-T, IEEE802.3u, 100Base-TX Topología: Estrella Protocolo: CSMA/CD Velocidad de transferencia de datos: Ethernet: 10Mbps (Half Duplex), 20Mbps (Full Duplex), Fast Ethernet: 100Mbps (Half Duplex), 200Mbps (Full Duplex) Interfase de red: 10Base-T: cable UTP categoría 3, 4, 5 (máximo 100 metros), EIA/TIA-568 100ohms STP(máximo 100 metros) 100Base-T: cable UTP categoría 5, 5e (máximo 100 metros),...

  • Page 17: Póliza De Garantía

    1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
  • Page 18 Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca, México, D.F. 02870, RFC: SPE941215H43 ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V. Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4 ELECTRONICA STEREN DE GUADALAJARA, S.A.
