Summary of Contents for Walker Edison BU52CON
Page 1

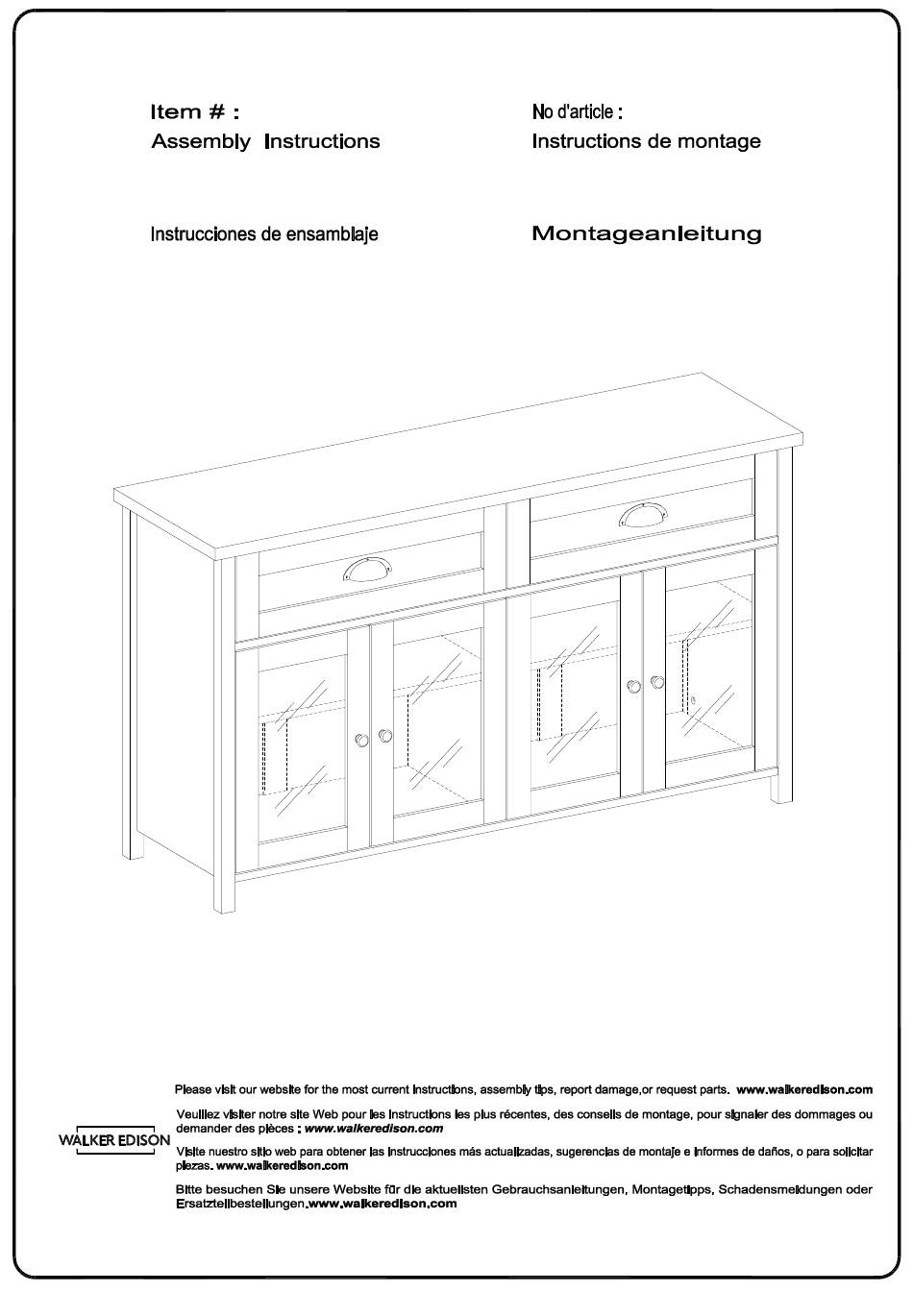

BU52CON BU52CON Ítem N.°: Artikel# : BU52CON BU52CON Revised 22/12/2020 (F) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Page 2: General Assembly Guidelines
Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 3
Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 4
(ESP) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 5
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 6: Lista De Piezas
Lista de piezas Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 7: Hardware List
Ø15x9mm Serrure à came Cerradura de leva Zylindermutter Sticker Ø30mm Autocollant Pegatina Aufkleber Screw Ø6x50mm Tornillo Schraube Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel Screw Ø4x32mm Tornillo Schraube Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 8
Ø4x9mm Boulon Perno Bolzen Shelf support pin Goupille de support d'étagère Perno de soporte del estante Regalstützstift 18 pcs Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 9
Tornillo Schraube Screw Ø4x25mm Tornillo Schraube Plastic strap Sangle en plastique Correa plástica Kunststoffband Écrou Tuerca Mutter Bolt Ø4x19mm Boulon Perno Bolzen 24 pcs Screw Ø3x12mm Tornillo Schraube Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 10
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.10 ©...
Page 11
Stecken Sie den Holzdübel (A) in die Teile (4,5,6,11,21) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (4,5) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.11 ©...
Page 12
Stecken Sie den Holzdübel (A) in die Teile (7,8,9,10) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (7,8,9,10) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.12 ©...
Page 13
Befestigen Sie die Teile (7,8) an das Teil (4), und die Teile (9,10) an das Teil(5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.13 ©...
Page 14
Nehmen Sie die Schubladenschiene (Z) und trennen Sie den Schlittenläufer für die folgenden Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.14 ©...
Page 15
Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (Z) an die Teile (4,5) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (Y) gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.15 ©...
Page 16
Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (Z) an die Teile (11) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (Y) gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.16 ©...
Page 17
Teil (1) durch den Kreuzschlitzschraubendreher von Philips ,und befestigen Sie das Teil (25) an das Teil (3) mit der Schraube (F), durch den Inbusschlüssel (G) gemäß Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.17 ©...
Page 18
Befestigen Sie das Teil (11) an das Teil (2) , dann befestigen Sie das Teil (11) an das Teil (2) mit der Schraube (F), durch den Sechskantschlüssel (G) gemäß Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.18 ©...
Page 19
Stecken Sie den Holzdübel (A) in das Teil (2) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (2) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.19 ©...
Page 20
(DE) Befestigen Sie das Teil (6) an das Teil (2) mit der Zylindermuttern (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.20 ©...
Page 21
Use el tornillo (F) para fijar la parte (3) a la parte (6) con la llave hexagonal (G) según el diagrama. (DE) Befestigen Sie das Teil (3) an das Teil (6) mit der Schraube (F) durch den Sechskantschlüssel (G) gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.21 ©...
Page 22
Put part (16) as per diagram. (FR) Mettez la pièce (16) conformément au schéma. (ESP) Ponga la parte (16) según el diagrama. (DE) Setzen Sie das Teil (16) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.22 ©...
Page 23
Put parts (15,14) as per diagram. (FR) Mettez les pièces (15,14) conformément au schéma. (ESP) Ponga las partes (15,14) según el diagrama. (DE) Setzen Sie die Teile (15,14) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.23 ©...
Page 24
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (2,3) in die Teile (5,10) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.24 ©...
Page 25
Put part (16) as per diagram. (FR) Mettez la pièce (16) conformément au schéma. (ESP) Ponga la parte (16) según el diagrama. (DE) Setzen Sie das Teil (16) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.25 ©...
Page 26
Put parts (15,14) as per diagram. (FR) Mettez les pièces (15,14) conformément au schéma. (ESP) Ponga las partes (15,14) según el diagrama. (DE) Setzen Sie die Teile (15,14) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.26 ©...
Page 27
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (2,3) in die Teile (4,8) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.27 ©...
Page 28
Put part (12) as per diagram. (FR) Mettez la pièce (12) conformément au schéma. (ESP) Ponga la parte (12) según el diagrama. (DE) Setzen Sie das Teil (12) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.28 ©...
Page 29
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (1) in die Teile (4,5,6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.29 ©...
Page 30
Use el tornillo (S) para fijar la cuña de plástico (R) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (R) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.30 ©...
Page 31
Sie den Griff (M) an die Teile (22,23) mit dem Bolzen (P) durch den Kreuzschlitzschraubendreher von Philips und befestigen Sie den Schubladenschieber (Z) an die Teile (17,18) mit der Schraube (Y) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.31 ©...
Page 32
Befestigen Sie die Teile (17,18) an das Teil (19) mit der Schraube (H) durch den Kreuzschlitzschraubendreher von Philips, dann setzen Sie das Teil (20) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.32 ©...
Page 33
Use el tornillo (H) para fijar la parte (21) a la parte (19) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (21) an das Teil (19) mit der Schraube (H) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.33 ©...
Page 34
Befestigen Sie die Teile (22,23) an die Teile (17,18) mit der Zylindermutter (D) , und Befestigen Sie die Teile (22,23) an das Teil (21) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.34 ©...
Page 35
Placez l'autocollant (E) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (E) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (E) auf die Bohrungen gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.35 ©...
Page 36
Schritt. Wenn Sie die Schublade entfernen möchten, ziehen Sie bitte die Schublade ganz heraus, dann drücken oder heben Sie den Kunststoff-Entriegelungshebel an und ziehen Sie die Schublade heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.36 ©...
Page 37: Finished Edge
Regalstützstifte (Q) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten.Setzen Sie das Teil (13) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (13) und legen Sie es auf die Regalstützstifte. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.37 ©...
Page 38
Befestigen Sie das Europa-Scharnier (J,K) ans Teil (24) mit der Schraube (L), dann befestigen Sie den Griff (N) ans Teil (24) mit dem Bolzen (X) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.38 ©...
Page 39
Befestigen Sie das Europa-Scharnier (J) auf dem Teil (24) an das Teil (4) mit der Schraube (L) und befestigen Sie das Europa-Scharnier(K) auf dem Teil (24) an das Teil (6)mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.39 ©...
Page 40
Befestigen Sie das Europa-Scharnier (K) auf dem Teil (24) an das Teil (6) mit der Schraube (L) und befestigen Sie das Europa-Scharnier(J) auf dem Teil (24) an das Teil (5)mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.40 ©...
Page 41
(DE) Positionieren Sie die montierte Baueinheit an die gewünschte Stelle. Stellen Sie gegebenenfalls die Bodennivellierungseinrichtung an der Unterseite des Stützbeins, um die Baueinheit auszurichten. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.41 ©...
Page 42
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (V) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (T)gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.42 ©...
Page 43
Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (V) und die Mutter (W) an der Wand mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.43 ©...
Page 44
Step 34 Final Assembly Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.44 ©...
