Guide d'installation du KIT DE DÉMARRAGE NMEA 2000
Survol
Utilisez le kit de démarrage NMEA 2000® pour construire votre dorsale NMEA 2000 et connectez votre tête de commande Humminbird® à un
ou plusieurs appareils NMEA 2000. Le kit comprend les éléments suivants:
Δ 1 Power-T avec câble d'alimentation
Δ 1 connecteur Data-T (le kit de démarrage double comprend 2)
Δ 1 câble de dérivation (le kit de démarrage double comprend 2)
Δ 2 Terminateurs de réseau
Nous vous encourageons à consulter un professionnel qualifié NMEA 2000 avant l'installation. Pour en savoir plus sur l'installation des réseaux
NMEA 2000, visitez le site Web de la National Marine Electronics Association (NMEA) à l'adresse www.nmea.org.
Support technique : Communiquez avec le support technique Humminbird au 1-800-633-1468 ou rendez-vous sur notre site Web
humminbird.com.
REMARQUE : Les caractéristiques et les spécifications de ce produit peuvent être modifiées sans préavis.
1
| Construire le réseau
1. Mettez la tête de commande et chaque accessoire hors tension..
AVERTISSEMENT ! Coupez l'alimentation de tous les équipements associés avant de commencer l'installation.
2. Connectez un connecteur Data-T au connecteur Power-T. Serrez à la main l'écrou de vis pour sécuriser la connexion.
3. Branchez l'extrémité mâle du câble de dérivation au bas du connecteur Data-T. Branchez l'extrémité femelle du câble de dérivation sur le
périphérique NMEA 2000.
Seuls les appareils / capteurs NMEA 2000 doivent être connectés au bas du câble Data-T ou de dérivation. Les connecteurs en haut du Data-T
sont utilisés pour se connecter au Power-T, à d'autres connecteurs Data-T, aux câbles d'extension de dorsale et aux terminateurs de réseau.
4. Optionnel : Branchez des connecteurs Data-T supplémentaires et branchez les câbles à votre réseau.
5. Connectez un terminateur de réseau à chaque extrémité de votre dorsale de réseau.
terminateur
de réseau

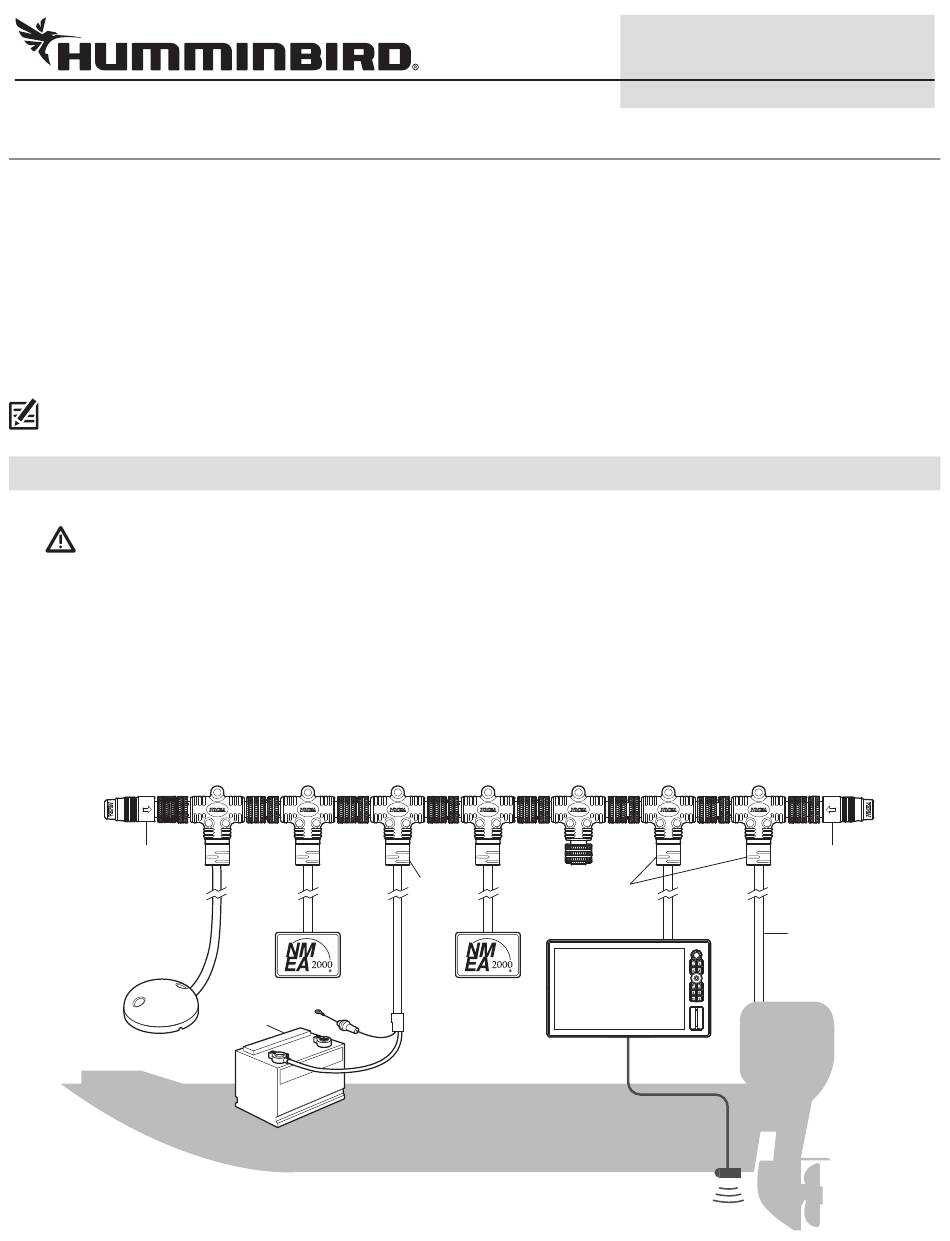

Exemple de backbone NMEA 2000
batterie
12 volts
Data-T
Power-T
3
532775-1_A
terminateur
de réseau
câble de
dérivation
