3.5 Monter le faisceau de tuyaux - de câbles sur le siège RECARO
Remarque importante :
Exécuter le montage du faisceau de tuyaux - de câbles sur le siège RECARO à l'extérieur du
véhicule.
Enlevez d'abord le faisceau de tuyaux - de câbles (si existant) fixé au siège et éliminez-le. Posez
pour cela le siège sur le dossier afin d'éviter d'endommager les carters de siège et les poignées.
.
Avertissement :
Assurez-vous lors du montage que les raccords électriques et pneumatiques ne sont pas sales ni
endommagés afin de pouvoir garantir une connexion fiable.

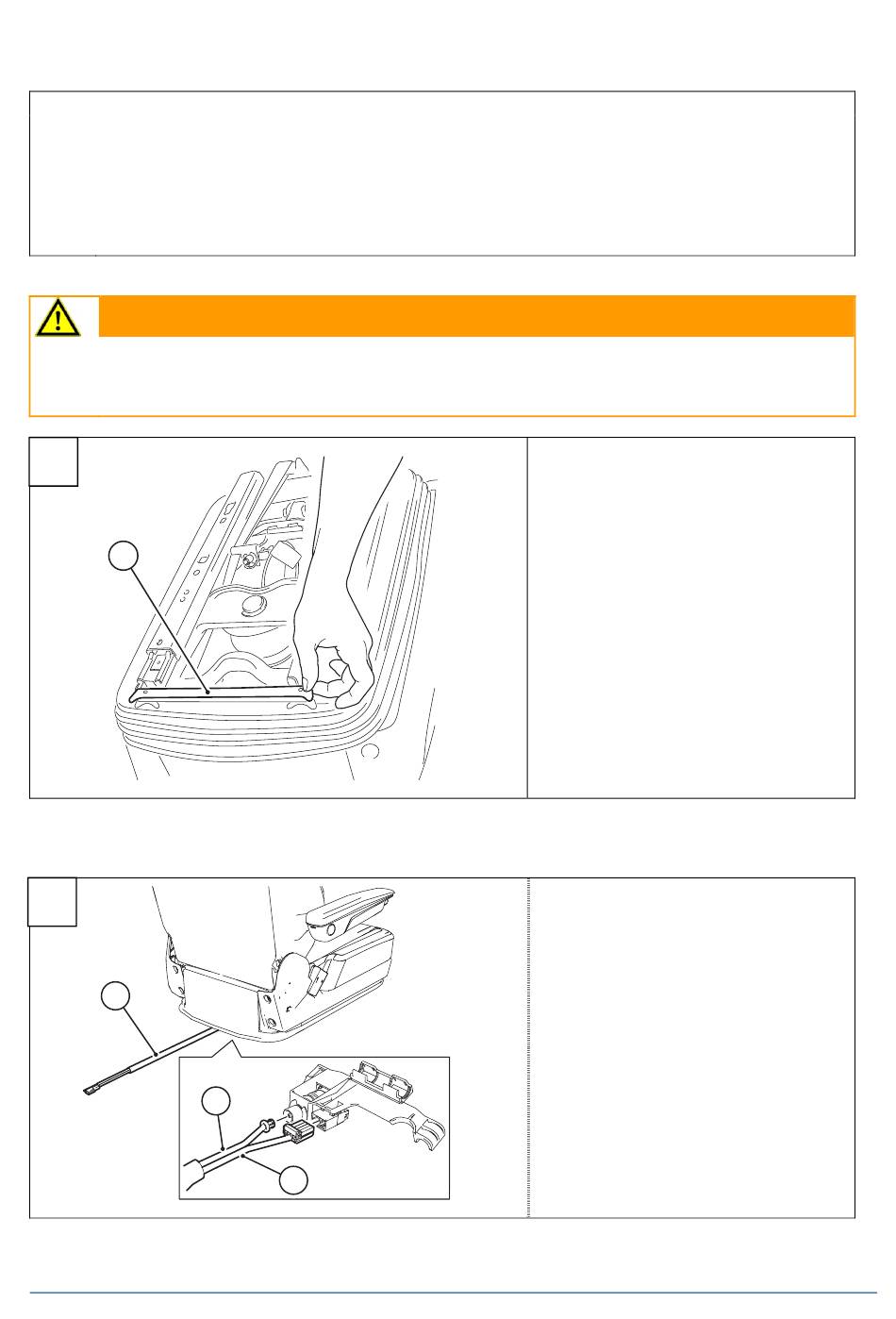

H
1
1. Percer tout d'abord, à l'aide du gabarit de perçage (1) deux trous dans l'équerre de retenue sur le rail.
I
1
2. Fixez au siège RECARO le faisceau de tuyaux - de câbles (1) compris dans le kit d'adaptateur.
3. Connectez pour cela le raccord pneumatique (2) et le raccord électrique (3).
RECARO Automotive Seating
2
3
1 Gabarit de perçage
R0217
1 Faisceau de tuyaux - de câbles
2 Raccord pneumatique
3 Raccord électrique
K0236
Page 15 de 25
