3.5 Montar o tubo de cablagem no banco RECARO

Nota importante:
A montagem do tubo de cablagem no banco RECARO deve ser efetuada fora do veículo.
Remova primeiro o tubo de cablagem fixo ao banco (se existente) e elimine o mesmo. Para tal,
coloque o banco sobre as costas do encosto para evitar danos nas guarnições e pegas.
.
Aviso:
Certifique-se de que durante a montagem são excluídas sujidades e danos nas ligações elétricas
e pneumáticas, para que seja possível assegurar um contato seguro.
H
1

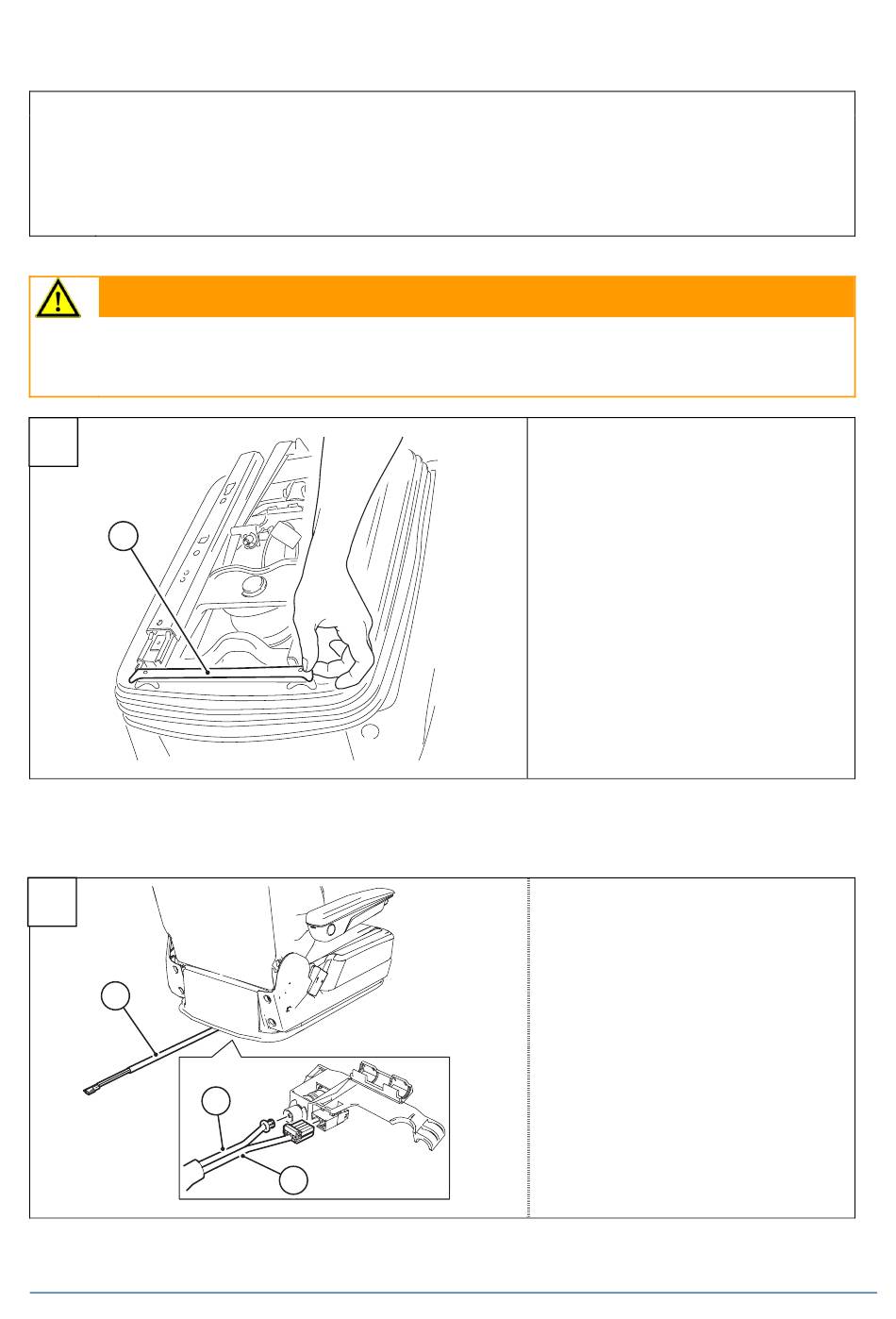

1. Com a ajuda do modelo de perfuração (1), efetuar primeiro dois furos no esquadro de fixação, na
calha.
I
1
2. Monte o tubo de cablagem (1) do kit do adaptador no banco RECARO.
3. Para tal, efetue a conexão entre a ligação pneumática (2) e a ligação elétrica (3).
RECARO Automotive Seating
2
3
1 Modelo de perfuração
R0217
1 tubo de cablagem
2 ligação pneumática
3 ligação elétrica
K0236
