3.5 Slang-kabelboom aan de RECARO stoel monteren

Belangrijke opmerking:
De montage van de slang-kabelboom aan de RECARO stoel moet buiten het voertuig gebeuren.
Verwijder eerst de aan de stoel bevestigde slang-kabelboom (indien aanwezig) en voer hem af.
Leg daartoe de stoel op de rugleuning om beschadiging van panelen en grepen te vermijden.
.
Waarschuwing:
Let erop dat bij de montage vervuiling en beschadigingen aan de elektrische en pneumatische
aansluitingen uitgesloten worden, zodat een zeker contact kan gemaakt worden.
H
1

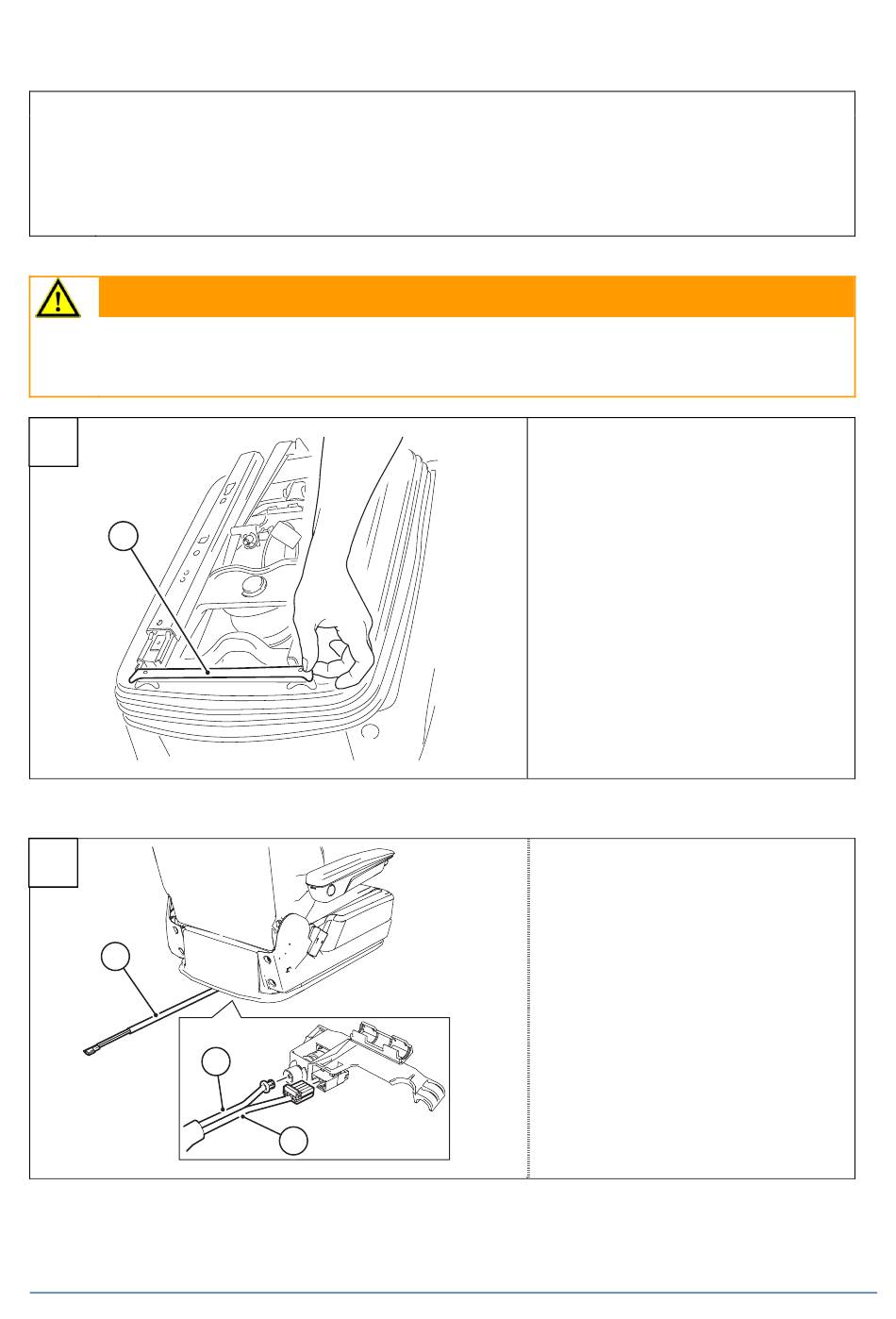

1. Eerst met behulp van het boorsjabloon (1) twee gaten boren in de bevestigingshoek aan de rail.
I
1
2. Monteer de slang-kabelboom (1) uit de adapterkit van de RECARO stoel.
3. Verbind daartoe de pneumatische aansluiting (2) en de elektrische aansluiting (3).
RECARO Automotive Seating
2
3
1 Boorsjabloon
R0217
1 Slang-kabelboom
2 Pneumatische aansluiting
3 Elektrische aansluiting
K0236
