Sony SA-VE535H Instruction & Operation Manual

Micro Satellite Speaker System
SA-VE535H
4-239-746-11(2)
English
Owner's Record
About this manual
The model and serial numbers are located on the
The SA-VE535H is a 5.1 channel speaker system
rear of the unit. Record the serial number in the
consisting of two front speakers, two rear speakers, one
space provided below. Refer to them whenever
center speaker, and one subwoofer. It supports Sony
you call upon your Sony dealer regarding this
Digital Cinema Sound, Dolby* Pro Logic, and Dolby
product.
Digital etc., and is thus gearedtowards the enjoyment of
movies.
Model No. SA-VE535H
Serial No.
* "Dolby" and the double-D symbol are trademarks of
Dolby Laboratories.
WARNING
Precautions
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
On safety
To prevent fire, do not Cover the ventilation of the
• Before operating the system, be sure that the operating
apparatus with news papers, table-cloths, curtains, etc.
voltage of the system is identical with that of your local
And don't place lighted candles on the apparatus.
power supply.
To prevent fire or shock hazard, do not place objects
• The unit is not disconnected from the AC power source
filled with liquids, such as vases, on the apparatus.
(mains) as long as it is connected to the wall outlet,
To avoid electrical shock, do not open the cabinet. Refer
even if the unit itself has been turned off.
servicing to qualified personnel only.
• Unplug the system from the wall outlet if it is not to be
used for an extended period of time. To disconnect the
Do not install the appliance in a confined space, such
cord, pull the cord by grasping the plug. Never pull
as a bookcase or built-in cabinet.
the cord itself.
• Should any liquid or solid object fall into the system,
NOTICE FOR THE CUSTOMERS IN THE USA
unplug the system's power cord and have the system
checked by qualified personnel before operating it any
further.
• AC power cord must be changed only at the qualified
service shop.
On operation
• Do not drive the speaker system with a continuous
wattage exceeding the maximum input power of the
system.
• If the polarity of the speaker connections are not
This symbol is intended to alert the user to
correct, the bass tones will be weak and the position of
the presence of uninsulated "dangerous
the various instruments obscure.
voltage" within the product's enclosure
• Contact between bare speaker wires at the speaker
that may be of sufficient magnitude to
terminals may result in a short-circuit.
constitute a risk of electric shock to
• Before connecting, turn off the amplifier to avoid
persons.
damaging the speaker system.
• The volume level shoud not be turned up to the point
This symbol is intended to alert the user to
of distortion.
the presence of important operating and
maintenance (servicing) instructions in the If you encounter color irregularity on a
literature accompanying the appliance.
nearby TV screen
CAUTION This speaker system is magnetically shielded to allow it
to be installed near a TV set. However, color
You are cautioned that any changes or modification not
irregularities may still be observed on certain types of TV
expressly approved in this manual could void your
sets.
authority to operate this equipment.
If color irregularity is observed...
Note to CATV system installer:
c Turn off the TV set, then turn it on again in 15 to 30
This reminder is provided to call CATV system installer's
minutes.
attention to Article 820-40 of the NEC that provides
guidelines for proper grounding and, in particular,
If color irregularity is observed again...
specifies that the cable ground shall be connected to the
c Place the speakers further away from the TV set.
grounding system of the building, as close to the point of
cable entry as practical.
If howling occurs
CAUTION Reposition the speakers or turn down the volume on the
amplifier.
Use of this applicance with some systems may present a
shock or fire hazard. Do not use with any units which
have the following marking located near output.
On placement
WARNING: HAZARDOUS ENERGY! • Do not set the speakers in an inclined position.
• Do not place the speakers in locations that are:
NOTICE FOR THE CUSTOMERS IN CANADA
— Extremely hot or cold
— Dusty or dirty
CAUTION
— Very humid
TO PREVENT ELECTRIC SHOCK, DO NOT USE THIS
— Subject to vibrations
POLARIZED AC PLUG WITH AN EXTENSION CORD,
— Subject to direct sunlight
RECEPTACLE OR OTHER OUTLET UNLESS THE
BLADES CAN BE FULLY INSERTED TO PREVENT
BLADE EXPOSURE.
On cleaning
Clean the speaker cabinets with a soft cloth lightly
E S
NERGY TAR ® is a U.S. registered moistened with a mild detergent solution or water. Do
mark. not use any type of abrasive pad, scouring powder or
E S
As NERGY TAR ® Partner, Sony solvent such as alcohol or benzine.
Corporation has determined that this
product meets the E NERGY S TAR ®
If you have any questions or problems concerning your
guidelines for energy efficiency.
speaker system, please consult your nearest Sony dealer.
2002 Sony Corporation Printed in China
A
Subwoofer
Center
Caisson de grave
Centre
Front (Right) Ee LINE IN
Avant (droite)
3.5m 3.5m
3,5m 3,5m
Amplifier
Amplificateur
E e
R
eE Ee
WOOFER OUT CENTER R
10m
Rear (Right)
Arrière (droite)
Ee

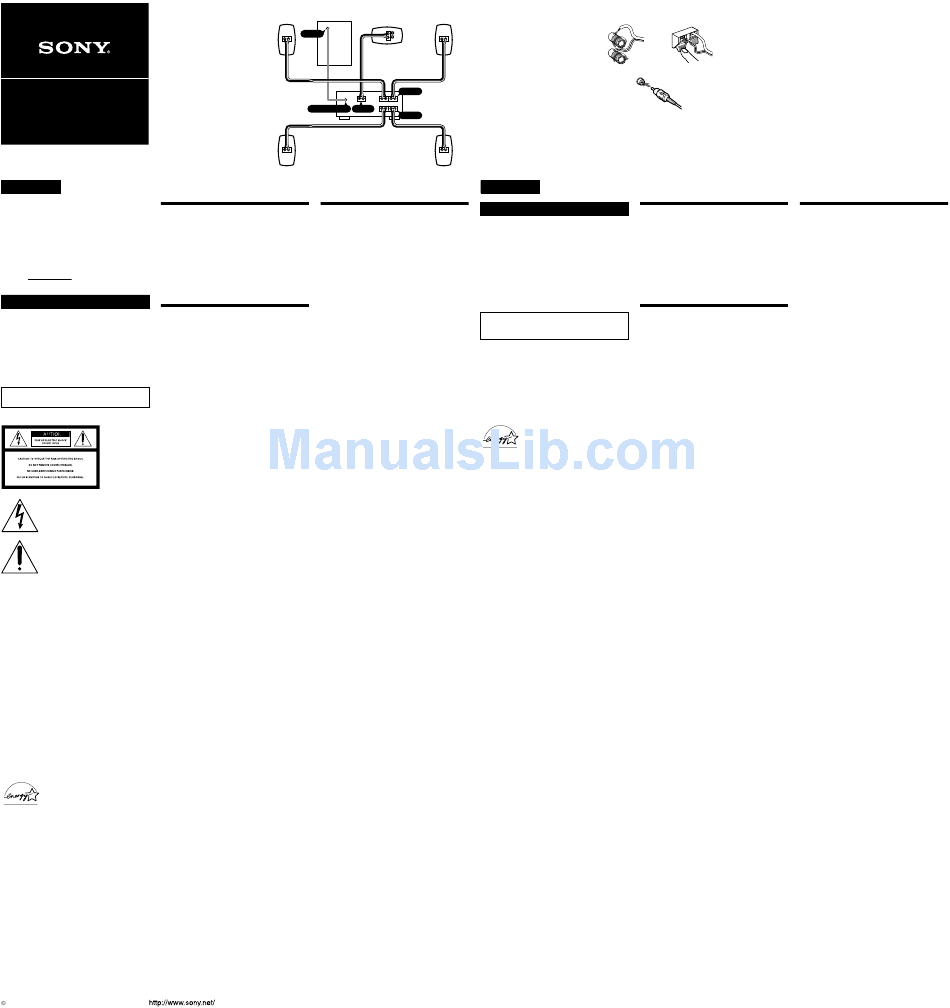

Hooking up the system
Connect the speaker system to the speaker output
terminals of an amplifier (A).
Make sure power to all components (included the
subwoofer) is turned off before starting the hook-up.
Notes (B)
• Make sure the plus (+) and the minus (–) terminals on
the speakers are matched to the corresponding plus (+)
and minus (–) terminals on the amplifier.
• Be sure to tighten the screws of the speaker terminals
securely as loose screws may become a source of noise.
• Make sure all connections are firm. Contact between
bare speaker wires at the speaker terminals may cause
a short-circuit.
• For details regarding the connections on the amplifier
side, refer to the manual provided with your amplifier.
Tip
Black or black striped wires are minus (–) in polarity, and
should be connected to the minus (–) speaker terminals.
Ee Front (Left)
Avant (gauche)
3.5m
3,5m
FRONT
L
L
REAR
10m
Rear (Left)
Arrière (gauche)
Ee
Français
AVERTISSEMENT
Pour éviter tout risque d'incendie ou d'électrocution,
ne pas exposer cet appareil à la pluie ou à l'humidité.
Pour prévenir tout risque d'incendie, ne couvrez pas les
orifices d'aération de l'appareil avec des journaux,
nappes, rideaux, etc. Et ne placez pas de bougies
allumées sur l'appareil.
Pour prévenir tout risque d'incendie ou d'électrocution,
ne posez aucun objet rempli de liquide, comme un vase,
sur l'appareil.
Pour prévenir tout risque d'électrocution, n'ouvrez
jamais le coffret. Adressez-vous à un personnel qualifié
uniquement pour toute intervention sur l'appareil.
N'installez pas l'appareil dans un espace confiné
comme dans une bibliothèque ou un meuble
encastré.
NOTICE POUR LES CLIENTS AU CANADA
ATTENTION
POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS
UTILISER CETTE FICHE POLARISEE AVEC UN
PROLONGATEUR, UNE PRISE DE COURANT OU
UNE AUTRE SORTIE DE COURANT, SAUF SI LES
LAMES PEUVENT ETRE INSEREES A FOND SANS EN
LAISSER AUCUNE PARTIE A DECOUVERT.
E S
NERGY TAR ® est une marque
déposée aux Etats-Unis.
En tant que partenaire d'
S TAR ® , Sony atteste que son produit
répond aux recommandations
d' E NERGY S TAR ® en matière
d'économie d'énergie.
B
e
E
e
e
E
e
E
E
A propos de ce manuel
Le SA-VE535H est un ensemble de haut-parleurs 5.1
voies composé de deux haut-parleurs avant, deux haut-
parleurs arrière, un haut-parleur central et un subwoofer.
Il prend en charge les systèmes Sony Digital Cinema
Sound, Dolby* Pro Logic, et Dolby Digital etc. Il est par
conséquent réservé au visionnage de films.
* "Dolby" et le symbole double D sont des marques de
commerce de Dolby Laboratories.
Précautions
Sécurité
• Avant de mettre le système en service, assurez-vous
que sa tension de fonctionnement est identique à celle
de l'alimentation secteur locale.
• Le système n'est pas isolé de la source d'alimentation
secteur tant qu'il reste branché sur la prise murale,
même s'il a été éteint.
• Débranchez le système s'il ne doit pas être utilisé
pendant longtemps. Pour débrancher le cordon, tirez
sur la fiche. Ne jamais tirer sur le cordon proprement
dit.
• Si un liquide ou un solide pénètre dans le système,
débranchez le cordon d'alimentation du système et
faites vérifier le système par un professionnel avant de
l'utiliser à nouveau.
E NERGY
• Le cordon d'alimentation secteur doit être remplacé
seulement dans un centre de service compétent.
Fonctionnement
• Ne pas faire fonctionner le système acoustique
continuellement à une puissance dépassant sa
puissance d'entrée maximale.
• Si la polarité des liaisons d'enceintes n'est pas correcte,
les graves seront faibles et la position des différents
instruments de musique indistincte.
• Le contact des fils d'enceinte dénudés au niveau des
bornes de l'enceinte peut provoquer un court-circuit.
• Avant de raccorder les enceintes, éteignez
l'amplificateur pour éviter d'endommager le système
acoustique.
• Le volume sonore ne doit pas être élevé au point que
le son en soit déformé.
Si les couleurs sur un écran de télévision
sont anormales
Le système acoustique est isolé contre le magnétisme et
peut être installé près d'un téléviseur. Cependant, avec
certains téléviseurs, vous pourrez observer des
anomalies de couleur.
Si les couleurs sont anormales...
c Mettez le téléviseur hors tension, puis remettez-le
sous tension 15 à 30 minutes plus tard.
Si les couleurs restent anormales...
c Eloignez les enceintes du téléviseur.
Si un sifflement se produit
Repositionnez les enceintes ou réduisez le volume sur
l'amplificateur.
Emplacement
• N'installez pas les enceintes en position inclinée.
• N'installez pas les enceintes aux endroits suivants :
— Extrêmement chauds ou froids
— Poussiéreux ou sales
— Très humides
— Sujets à des vibrations
— Exposés à la lumière directe du soleil
Nettoyage
Nettoyez les coffrets d'enceintes avec un chiffon doux
légèrement imprégné d'une solution détergente neutre
ou d'eau. Ne pas utiliser de tampons abrasifs, de poudre
à récurer ni de solvants, comme l'alcool ou la benzine.
Pour toute question ou difficulté concernant votre
système acoustique, veuillez consulter votre revendeur
Sony.
Raccordement du système
acoustique
Raccordez le système acoustique aux bornes d'enceintes
de l'amplificateur (A).
Avant de raccorder les cordons, assurez-vous que tous
les appareils (caisson de grave compris) sont hors
tension.
Remarques (B)
• Assurez-vous que les bornes plus (+) et moins (–) des
enceintes correspondent aux bornes plus (+) et (–) de
l'amplificateur.
• Veillez à bien serrer les vis des bornes d'enceintes, car
des vis desserrées peuvent être une source de parasites.
• Veillez à insérer à fond les fils dans les bornes. Le
contact des fils d'enceinte dénudés au niveau des
bornes de l'enceinte peut provoquer un court-circuit.
• Pour les raccordements côté amplificateur, reportez-
vous au manuel fourni avec l'amplificateur.
Conseil
Les fils noirs ou rayés noirs ont une polarité négative (–)
et doivent être reliés aux bornes moins (–) des enceintes.
