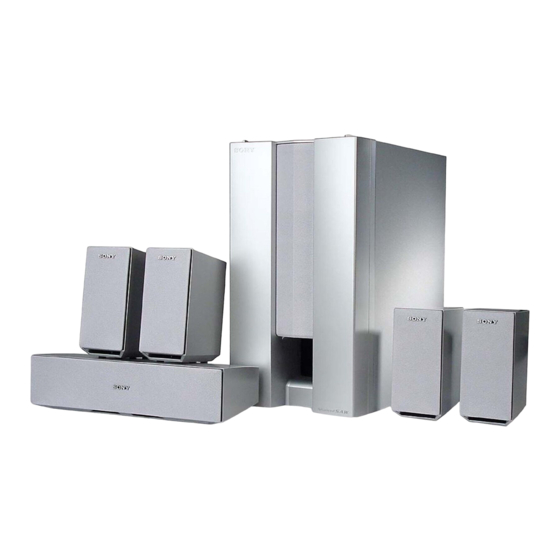

Micro Satellite System
SA-VE325/VE322
4-233-075-21(1)
F
Foot pads
Tampons autocollants
English
• Be sure to tighten the screws of the speaker terminals
WARNING
securely as loose screws may become a source of noise.
To prevent fire or shock hazard, do not expose the
• Make sure all connections are firm. Contact between
unit to rain or moisture.
bare speaker wires at the speaker terminals may cause
To prevent fire, do not Cover the ventilation of the
a short-circuit.
apparatus with news papers, table-cloths, curtains, etc.
• Do not connect the subwoofer to the amplifier's
And don't place lighted candles on the apparatus.
CENTER output terminal (which is for Dolby Pro Logic
or Dolby Digital (AC-3)). No bass sound will output
To prevent fire or shock hazard, do not place vases on
from the subwoofer if you do.
the apparatus.
To avoid electrical shock, do not open the cabinet. Refer
• For details regarding the connections on the amplifier
servicing to qualified personnel only.
side, refer to the manual that was provided with your
amplifier.
Do not install the appliance in a confined space, such
Tip
as a bookcase or built-in cabinet.
All black wires are minus (–) in polarity, and should be
CAUTION
connected to the minus (–) speaker terminals.
You are cautioned that any changes or modification not
expressly approved in this manual could void your
authority to operate this equipment.
Positioning the speakers
Location of each speaker(E)
About this manual
Each speaker should face the listening position. Better
surround effect will result if all speakers are set at the
The instructions in this manual are for SA-VE325 and
same distance from the listening position.
SA-VE322, Sony Micro Satellite Systems.
Place the front speakers at a suitable distance to the left
and right of the television.
Differences between the systems
Place the subwoofer on either side of the television.
• SA-VE325
Place the center speaker on the top-center of the TV set.
The placement of rear speakers greatly depends on the
The SA-VE325 is a 5.1 channel speaker system
configuration of the room. The rear speakers may be
consisting of two front speakers, two rear speakers,
placed on both sides of the listening position A or
one center speaker, and one subwoofer. It supports
behind the listening position B.
Sony Digital Cinema Sound, Dolby* Pro Logic, and
Dolby Digital (AC-3), and is thus geared towards the
Tips
enjoyment of movies.
• Movies are best enjoyed in a room that produces no
• SA-VE322
echoes (as in one with surrounding curtains).
Consisting of two front speakers and one subwoofer,
• Music (especially classical music) is best enjoyed in a
the SA-VE322 is suited for the enjoyment of music.
room that produces some echo.
Setting the speakers
* Manufactured under license from Dolby Laboratories.
To prevent speaker vibration or movement while
DOLBY, the double-D symbol ;, "PRO LOGIC" and
listening, attach the supplied foot pads to the bottom
"Dolby Digital (AC-3)" are trademarks of Dolby
four corners of the center speaker*, front speakers, and
Laboratories.
rear speakers*(
*SA-VE325 only
Any difference in operation is clearly indicated in the
text, for example, "SA-VE325 only".
Setting the center speaker (G) (SA-VE325
only)
Set the center speaker firmly on top of the TV set, making
Precautions
sure it is completely level.
Setting other speakers(H)
On safety
For greater flexibility in the positioning of the speakers,
• Before operating the system, be sure that the operating
use the optional WS-FV10A, WS-TV10A, or WS-WV10A
voltage of the system is identical with that of your local
speaker stand (available only in certain countries).
power supply.
Tip
• The unit is not disconnected from the AC power source
(mains) as long as it is connected to the wall outlet,
The height of the front speakers should be adjusted to
even if the unit itself has been turned off.
about the center of the TV screen (
• Unplug the system from the wall outlet if it is not to be
used for an extended period of time. To disconnect the
cord, pull the cord by grasping the plug. Never pull
Listening to the sound (
the cord itself.
• Should any liquid or solid object fall into the system,
First, turn down the volume on the amplifier. The
unplug the system's power cord and have the system
volume should be set to minimum before you begin
checked by qualified personnel before operating it any
playing the program source.
further.
• AC power cord must be changed only at the qualified
1
Turn on the amplifier and select the
service shop.
program source.
On operation
2
• Do not drive the speaker system with a continuous
Press POWER on the subwoofer.
wattage exceeding the maximum input power of the
The ON/STANDBY indicator on the
system.
subwoofer lights up green.
• If the polarity of the speaker connections are not
correct, the bass tones will be weak and the position of
3
the various instruments obscure.
Play the program source.
• Contact between bare speaker wires at the speaker
terminals may result in a short-circuit.
• Before connecting, turn off the amplifier to avoid
Power turns on and off automatically
damaging the speaker system.
power on/off function
• The speaker grille cannot be removed. Do not attempt
When the subwoofer is on (i.e, the ON/STANDBY
to remove the grille on the speaker system. If you try
indicator lights up green) and there is no signal input for
to remove it, you may damage the speaker.
a few minutes, the ON/STANDBY indicator changes to
The volume level should not be turned up to
red and the subwoofer enters power saving mode. While
the point of distortion.
in this mode a signal is input to the subwoofer, the
subwoofer automatically turns on (auto power on/off
function).
If you encounter color irregularity on a
To turn this feature off, slide the POWER SAVE switch
nearby TV screen
on the rear panel to OFF.
This speaker system is magnetically shielded to allow it
Note
to be installed near a TV set. However, color
irregularities may still be observed on certain types of TV
If you turn down the volume level of the amplifier too
sets.
low, the auto power on/off function may activate,
causing the subwoofer to enter power saving mode.
If color irregularity is observed...
c Turn off the TV set once, then turn it on again after
15 to 30 minutes.
Adjusting the sound
If color irregularity is observed again...
c Place the speakers further away from the TV set.
Slight adjustments to the system can enhance your sound
enjoyment.
If howling occurs
Adjusting the subwoofer (J)
Reposition the speakers or turn down the volume on the
amplifier.
1
Set MODE according to the program
On placement
source as follows:
• Do not set the speakers in an inclined position.
Source
• Do not place the speakers in locations that are:
DVD, LD, video cassette
— Extremely hot or cold
or other video source
— Dusty or dirty
— Very humid
MD, CD, cassette tape
— Subject to vibrations
or other audio source
— Subject to direct sunlight
2
On cleaning
Rotate LEVEL to adjust the volume.
Clean the speaker cabinets with a soft cloth lightly
Set the volume level to best suit your
moistened with a mild detergent solution or water. Do
preference according to the program
not use any type of abrasive pad, scouring powder or
source.
solvent such as alcohol or benzine.
If you have any questions or problems concerning your
Notes
speaker system, please consult your nearest Sony dealer.
• Some amplifier functions for enhancing the sound may
cause distortion in the subwoofer. If such distortion
occurs, turn off those functions.
Hooking up the system
• To enjoy high-quality sound, do not turn the
subwoofer volume too high.
Connect the speaker system to the speaker output
terminals of an amplifier.
• To increase the bass sound from the subwoofer,
connect the system using "Hookup B".
Make sure power to all components (included the
subwoofer) is turned off before starting the hook-up.
• The bass sound is enhanced in MOVIE mode rather
than in MUSIC mode. Therefore, if you change the
mode to MOVIE while listening to some sources that
Hookup A (for SA-VE325)
do not include the bass sound, you may not be able to
This configuration is used when the amplifier is
get the effect.
connected to a DVD player, LD player, VCR or other
video devices.
Setting amplifier to enjoy
Hookup B (for SA-VE325)
Try this configuration instead of "Hookup A" in the
movies (SA-VE325 only)
following situations:
For the Dolby Digital (AC-3)
—When there are no jacks on the amplifier for a
If your amplifier is connected internally or externally
subwoofer.
—When you want a stronger bass sound from the
with a Dolby Digital (AC-3) processor, you should use
subwoofer.
the setup menus for the amplifier to specify the
parameters of your speaker system.
Hookup C (for SA-VE322)
See the table below for the proper settings. For details on
This c
onfiguration is used when the amplifier is
the setting procedure, refer to the manual that was
connected to a CD player, MD deck, cassette deck, or
provided with your amplifier.
other audio devices.
Select Micro Satellite Position if a Sony amplifier
provides it.
Notes (D)
• Make sure the plus (+) and the minus (–) terminals on
the speakers are matched to the corresponding plus (+)
and minus (–) terminals on the amplifier.
2001 Sony Corporation
Printed in Japan
Subwoofer
Center
Front (Left)
Caisson de grave
Centre
Avant (gauche)
Ee
Ee
LINE IN
Ee
3.5m
3.5m
3.5m
3,5m
3,5m
3,5m
Amplifier
FRONT
Amplificateur
E
e
R
L
eE Ee
WOOFER OUT
CENTER
R
L
REAR
10m
10m
Rear (Right)
Rear (Left)
Arrière (droite)
Arrière (gauche)
Ee
Ee
G
When "Hookup A" is used
(Speaker setup)
For
Front speakers
Center speaker
Rear speakers
Subwoofer
When "Hookup B" is used
(Speaker setup)
For
Front speakers
Center speaker
Rear speakers
Subwoofer
For the Dolby Pro Logic
If y
our amplifier is connected internally or externally
with a Dolby Pro Logic processor, you should set the
surround effect mode to "NORMAL" on the amplifier for
your particular speaker system.
For details on the setting procedure, refer to the manual
that was provided with your amplifier.
Troubleshooting
Should you encounter a problem with your speaker
system, check the following list and take the indicated
measures. If the problem persists, consult your nearest
Sony dealer.
There is no sound from the speaker system.
•Make sure all the connections have been
correctly made.
•Make sure the volume on the amplifier has
been turned up properly.
F
).
•Make sure the program source selector on the
amplifier is set to the proper source.
•Check if headphones are connected. If they
are, disconnect them.
There is distortion in the subwoofer sound
output.
•Check if any sound-enhancing functions have
been activated on the amplifier. If they have,
turn them off.
There is hum or noise in the speaker output.
•Make sure all the connections have been
correctly made.
I
).
•Make sure none of the audio components are
positioned too close to the TV set.
)
J
The sound has suddenly stopped.
•Make sure all the connections have been
correctly made. Contact between bare
speaker wires at the speaker terminals may
cause a short-circuit.
Specifications
SA-VE325/VE322
SS-V325 (front and rear speakers)
Speaker system
Speaker units
Enclosure type
Rated impedance
Power handling capacity
— Auto
Maximum input power:
(K)
Sensitivity level
Frequency range
Dimensions (w/h/d)
Mass
SS-CN325 (center speaker)
Speaker system
Speaker units
Enclosure type
Rated impedance
Power handling capacity
Maximum input power:
Sensitivity level
Frequency range
Dimensions (w/h/d)
Mass
SA-WMS325 (subwoofer)
Speaker system
Speaker unit
Enclosure type
Reproduction frequency range
MODE
Amplifier section
Continuous RMS power output
MOVIE
MUSIC
Inputs
LINE IN (input pin jack)
SPEAKER IN (input terminals)
Outputs
LINE OUT (output pin jack)
SPEAKER OUT (output terminals)
General
Power requirements
Power consumptions
Dimensions (w/h/d)
Mass
Supplied accessories
SA-VE325
Foot pads (20)
Audio connecting cord (1)
Speaker connecting cords, 10 m (2)
Speaker connecting cords, 3.5 m (3)
Speaker connecting cords, 2.5 m (2)
SA-VE322
Foot pads (8)
Audio connecting cord (1)
Speaker connecting cords, 3.5 m (2)
Speaker connecting cords, 2.5 m (2)
Design and specifications are subject to change without
notice.
B
Front (Right)
Center
Front (Left)
Centre
Avant (droite)
Avant (gauche)
Ee
Subwoofer
Ee
Ee
Caisson de
grave
3.5m
3.5m
3,5m
3,5m
2.5m/2,5m
L
L
e
E
Amplifier
E
3.5m
e
2.5m/2,5m
Amplificateur
R
R
3,5m
FRONT
SPEAKER
SPEAKER
E
e
R
L
IN
OUT
eE Ee
CENTER
R
L
REAR
10m
10m
Rear (Right)
Rear (Left)
Arrière (droite)
Arrière (gauche)
Ee
Ee
Foot pads
H
Tampons
autocollants
WS-WV10A
(for rear speakers)
(pour les haut-
WS-FV10A
WS-TV10A
parleurs arrière)
Français
AVERTISSEMENT
Pour éviter tout risque de feu ou de choc électrique, ne
Set to
pas exposer cet appareil à la pluie ou à l'humidité.
Pour ne pas risquer un incendie, ne couvrez pas les
SMALL
orifices d'aération de l'appareil avec des journaux,
SMALL
nappes, rideaux, etc. Et ne placez pas de bougies allumées
sur l'appareil.
SMALL
Ne placez pas de vase sur l'appareil. Ceci ferait courir un
ON (or YES)
risque d'incendie ou d'électrocution.
Pour éviter tout choc électrique, ne pas ouvrir le coffret.
Confier l'entretien à un personnel qualifié.
Set to
N'installez pas l'appareil dans un espace confiné
comme dans une bibliothèque ou un meuble encastré.
LARGE
SMALL
SMALL
A propos de ce manuel
OFF (or NO)
Les instructions de ce manuel concernent les systèmes
Micro Satellite Sony, SA-VE325 et SA-VE322.
Différences entre les systèmes
• SA-VE325
Les SA-VE325 sont des systèmes acoustiques à 5,1
canaux, comprenant deux enceintes avant, deux
enceintes arrière, une enceinte centrale et un caisson de
grave. Ces deux systèmes supportent les fonctions
Digital Cinema Sound de Sony, Dolby* Pro Logic et
Dolby Digital (AC-3) et sont donc destinés à la
reproduction du son cinématographique.
• SA-VE322
Les SA-VE322 comprennent deux enceintes avant et un
caisson de grave. Ils sont donc destinés à l'écoute de la
musique.
* Fabriqué sous licence de Dolby Laboratories.
DOLBY, le symbole double-D ;, PRO LOGIC et Dolby
Digital (AC-3) sont des marques de Dolby Laboratories.
Toute différence de fonctionnement est clairement
indiquée dans le texte, par exemple, "SA-VE325
uniquement".
Précautions
Sécurité
• Avant de mettre le système en service, assurez-vous que
sa tension de fonctionnement est identique à celle de
l'alimentation secteur locale.
• Le système n'est pas isolé de la source d'alimentation
secteur tant qu'il reste branché sur la prise murale, même
s'il a été éteint.
• Débranchez le système s'il ne doit pas être utilisé
pendant longtemps. Pour débrancher le cordon, tirez sur
la fiche. Ne jamais tirer sur le cordon proprement dit.
• Si un liquide ou un solide pénètre dans le système,
débranchez le cordon d'alimentation du système et faites
vérifier le système par un professionnel avant de l'utiliser
à nouveau.
• Le cordon d'alimentation secteur doit être remplacé
seulement dans un centre de service compétent.
Fonctionnement
• Ne pas faire fonctionner le système acoustique
continuellement à une puissance dépassant sa puissance
d'entrée maximale.
• Si la polarité des liaisons d'enceintes n'est pas correcte,
les graves seront faibles et la position des différents
instruments de musique indistincte.
• Le contact des fils de haut-parleur dénudés au niveau des
bornes du haut-parleur peut provoquer un court-circuit.
Full range,
magnetically shielded
• Avant de raccorder les enceintes, éteignez l'amplificateur
5.5 11 cm, cone type
pour éviter d'endommager le système acoustique.
Bass reflex
•Les grilles des enceintes ne peuvent pas être retirées.
8 ohms
N'essayez pas de les enlever car les enceintes pourraient
être endommagées.
100 watts
Le volume sonore ne doit pas être si élevé que le
87 dB (1 W, 1 m)
son soit déformé.
90 Hz - 20,000 Hz
Approx. 70 152
126mm,
Si les couleurs sur l'écran de télévision sont
including front grille
anormales
Approx. 830 g each
Le système acoustique est isolé contre le magnétisme et
peut être installé près d'un téléviseur. Cependant, avec
certains téléviseurs, vous pourrez observer des anomalies
de couleur.
Full range 2,
magnetically shielded
Si les couleurs sont anormales...
5.5 11 cm, cone type
Bass reflex
c Eteignez le téléviseur et rallumez-le 15 à 30 minutes
8 ohms
plus tard.
Si les couleurs restent anormales...
120 watts
89 dB (1 W, 1 m)
c Eloignez les enceintes du téléviseur.
90 Hz - 20,000 Hz
Si un sifflement se produit
Approx. 300
78
126 mm, including front
Repositionnez les enceintes ou réduisez le volume sur
grille
l'amplificateur.
Approx. 1600 g
Emplacement
• N'installez pas les haut-parleurs dans une position
Active subwoofer,
inclinée.
magnetically shielded
• N'installez pas les enceintes aux endroits suivants:
Woofer: 16 cm, cone type
Advanced SAW type
— Extrêmement chauds ou froids
— Poussiéreux ou sales
28 Hz - 200 Hz
— Très humides
— Sujets à des vibrations
— Exposés à la lumière directe du soleil
75 W (8 ohms, 20 Hz -
20 kHz, 0.8% THD)
Nettoyage
Nettoyez les coffrets d'enceintes avec un chiffon doux
légèrement mouillé d'une solution détergente neutre ou
d'eau. Ne pas utiliser de tampons abrasifs, de poudre à
récurer ni de solvants, comme l'alcool ou la benzine.
Pour toute question ou difficulté concernant votre système
acoustique, veuillez consulter votre revendeur Sony.
220 - 230 V AC, 50/60 Hz
Raccordement du système
70 W
acoustique
1 W (standby mode)
Approx. 205
385
389
mm, including front grille
Raccordez le système acoustique aux bornes d'enceintes
Approx. 10.3 kg
de l'amplificateur.
Avant de raccorder les cordons, assurez-vous que tous
les appareils (caisson de grave compris) sont hors
tension.
Raccordement A (SA-VE325)
Cette configuration doit être utilisée lorsque
l'amplificateur est raccordé à un lecteur DVD, un lecteur
LD, un magnétoscope ou à un autre appareil vidéo.
Raccordement B (SA-VE325)
Essayez cette configuration au lieu du "Raccordement
A" dans les situations suivantes:
—l'amplificateur n'a pas de prises pour le raccordement
d'un caisson de grave.
—vous voulez que le caisson de grave produise un son
grave plus puissant.
Raccordement C (SA-VE322)
Cette configuration doit être utilisée lorsque
l'amplificateur est raccordé à un lecteur CD, une platine
MD, une platine à cassette ou un autre appareil audio.
Front (Right)
Front (Left)
C
Ee
Ee
Avant (droite)
Avant (gauche)
L
L
e
Amplifier
E
E
Subwoofer
Amplificateur
e
FRONT
R
R
Caisson de grave
R
L
SPEAKER
SPEAKER
eE Ee
IN
OUT
e
D
E
e
e
E
e
E
E
I
J
MIN
LEVEL
POWER
LEVEL
Remarques (D)
• Assurez-vous que les bornes plus (+) et moins (–) des
enceintes correspondent aux bornes plus (+) et (–) de
l'amplificateur.
• Veillez à bien serrer les vis des bornes d'enceintes, car
des vis desserrées peuvent être une source de bruit.
• Veillez à insérer à fond les fils dans les bornes. Le
contact des fils de haut-parleur dénudés au niveau des
bornes du haut-parleur peut provoquer un court-
circuit.
• Ne raccordez pas le caisson de grave à la borne de
sortie CENTER de l'amplificateur (qui est réservé au
Dolby Pro Logic ou au Dolby Digital (AC-3)). Sinon,
caisson de grave ne diffusera pas de graves.
• Pour les connexions côté amplificateur, reportez-vous
au manuel fourni avec l'amplificateur.
Conseil
Tous les fils noirs présentent une polarité négative ( – ) et
doivent être raccordés aux bornes négatives ( – ) du haut-
parleur.
Emplacement des enceintes
Position de chaque enceinte (E)
Chaque enceinte doit être dirigée vers la position d'écoute.
L'effet surround sera bien meilleur si toutes les enceintes
sont à égale distance de la position d'écoute.
Installez les enceintes avant à une distance correcte à
droite et à gauche du téléviseur.
Installez le caisson de grave à droite ou à gauche du
téléviseur.
Installez l'enceinte centrale sur le téléviseur.
L'emplacement des enceintes arrière dépend en grande
partie de la grandeur de la pièce. Les enceintes arrière
peuvent être installées sur les deux côtés de la position
d'écoute A ou derrière la position d'écoute B.
Conseils
• Il est préférable de regarder les films dans une pièce
sans écho (avec rideaux par exemple).
• Il est préférable d'écouter la musique (surtout la
musique classique) dans une pièce avec un léger écho.
Installation des haut-parleurs
Pour éviter les vibrations ou les mouvements des haut-
parleurs en cours d'écoute, fixez les protections de
support aux quatre coins du haut-parleur central*, des
haut-parleurs frontaux et des haut-parleurs arrière*(
*SA-VE325 uniquement
Installation du haut-parleur central
(SA-VE325 uniquement) (G)
Installez correctement le haut-parleur central au-dessus
du téléviseur, en vous assurant qu'il est parfaitement de
niveau.
Installation d'autres haut-parleurs (H)
Pour une plus grande flexibilité d'installation des haut-
parleurs, utilisez des supports pour haut-parleurs en
option WS-FV10A, WS-TV10A ou WS-WV10A
(uniquement disponibles dans certains pays).
Conseils
La hauteur des haut-parleurs frontaux doit correspondre
I
environ à la moitié du téléviseur (
).
Ecoute du son (
)
J
Réduisez d'abord le volume sur l'amplificateur. Le
volume doit être réduit au maximum avant l'écoute de la
source.
1
Allumez l'amplificateur et sélectionnez
la source.
2
Appuyez sur POWER du caisson de
grave.
Le témoin ON/STANDBY sur le caisson
de grave s'allume en vert.
3
Reproduisez la source.
Le caisson de grave s'allume et s'éteint
automatiquement
— Marche et arrêt automatiques
(K)
Si le caisson de grave est en service (c'est-à-dire le voyant
ON/STANDBY est allumé en vert) mais qu'aucun signal
n'est fourni pendant quelques minutes, le voyant ON/
STANDBY deviendra rouge et le caisson de grave se
mettra en mode d'économie d'énergie. Lorsqu'un signal
est transmis au caisson de grave dans ce mode, le caisson
s'allume automatiquement (fonction de marche/arrêt
automatique).
Pour mettre cette fonction hors service, réglez le
commutateur POWER SAVE sur le panneau arrière sur
OFF.
Remarque
Si vous réduisez trop le volume du l'amplificateur, la
fonction de marche/arrêt automatique peut entrer en
service et mettre le caisson en mode d'économie d'énergie.
Réglage du son
Le son peut être amélioré par un léger réglage du système.
Réglage du caisson de grave (J)
1
Réglez MODE en fonction de la source
écoutée:
Source
MODE
DVD, LD, vidéocassette ou
MOVIE
autre source vidéo
MD, CD, cassette ou autre
MUSIC
source audio
2
Tournez la commande LEVEL pour
ajuster le volume.
Réglez le niveau du volume selon vos
préférences en fonction de la source
programme.
Remarques
• Les fonctions d'amplification du son de certains
amplificateurs peuvent causer de la distorsion sur le
caisson de grave. Si le cas se présente, désactivez ces
fonctions.
• Vous obtiendrez un son de bien meilleure qualité si vous
n'augmentez pas trop le volume du caisson de grave.
• Pour accentuer le son grave du caisson de grave,
effectuez le "Raccordement B".
• Les graves sont davantage accentuées en mode MOVIE
qu'en mode MUSIC. Par conséquent, si vous passez au
mode MOVIE pendant que vous écoutez d'autres
sources qui ne comprennent pas de graves, il se peut que
vous n'obteniez pas l'effet escompté.
Center*
E
Centre*
Subwoofer
Caisson de grave
Front (Left)
Avant
Front (Right)
Avant (droite)
(gauche)
A
A
Rear*(Left)
Rear*(Right)
Arrière*
B
B
Arrière* (droite)
(gauche)
*SA-VE325 only
SA-VE325 uniquement
K
AUTO
OFF
MOVIE
POWER SAVE
ON / STANDBY
MUSIC
MAX
MODE
ON/STANDBY indicator
MODE
Voyant ON/STANDBY
Réglage de l'amplificateur pour le
visionnage de films (SA-VE325
uniquement)
Pour le Dolby Digital (AC-3)
Si votre amplificateur est connecté à un processeur Dolby
Digital (AC-3) interne ou externe, vous devez utiliser les
menus de configuration pour l'amplificateur pour pouvoir
spécifier les paramètres de votre système de haut-
parleurs.
Consultez le tableau suivant pour les réglages appropriés.
Pour les détails sur les réglages proprement dits, reportez-
vous au manuel fourni avec l'amplificateur.
Sélectionnez Micro Satellite Position si l'amplificateur
Sony le permet.
Lorsque le "Raccordement A" est utilisé
(Réglage des enceintes)
Pour
Réglez sur
Enceintes avant
SMALL
Enceinte centrale
SMALL
Enceintes arrière
SMALL
Caisson de grave
ON (ou YES)
Lorsque le "Raccordement B" est utilisé
(Réglage des enceintes)
Pour
Réglez sur
Enceintes avant
LARGE
Enceinte centrale
SMALL
Enceintes arrière
SMALL
Caisson de grave
OFF (ou NO)
Pour le Dolby Pro Logic
Si votre amplificateur est raccordé intérieurement ou
extérieurement à un processeur Dolby Pro Logic,
sélectionnez le mode d'effet sonore "NORMAL" sur
l'amplificateur pour votre système acoustique particulier.
Pour les détails sur le réglage proprement dit, reportez-
vous au manuel fourni avec l'amplificateur.
Guide de dépannage
En cas de problème, veuillez vérifier les points de la liste
F
).
suivante et prendre les mesures nécessaires. Si le problème
persiste, consultez votre revendeur Sony.
Le système acoustique ne fournit aucun son.
• Assurez-vous que toutes les liaisons ont été
effectuées correctement.
• Assurez-vous que le volume de l'amplificateur
est réglé correctement.
• Assurez-vous que le sélecteur de source de
l'amplificateur est réglé sur la source correcte.
• Vérifiez si un casque n'est pas raccordé et le cas
échéant, débranchez-le.
Distorsion sur la sortie du caisson de grave.
• Vérifiez si une fonction d'amplification du son
n'a pas été activée sur l'amplificateur et, le cas
échéant, désactivez-la.
Bourdonnement ou bruit sur la sortie d'enceintes
• Assurez-vous que toutes les liaisons ont été
effectuées correctement.
• Assurez-vous qu'aucun des appareils audio ne
se trouve trop près du téléviseur.
Le son est coupé subitement.
• Assurez-vous que toutes les liaisons ont été
effectuées correctement. Le contact des fils de
haut-parleur dénudés au niveau des bornes du
haut-parleur peut provoquer un court-circuit.
Spécifications
SA-VE325/VE322
SS-V325 (enceintes avant et arrière)
Système acoustique
Pleine gamme, à blindage
magnétique
Haut-parleurs
5,5 11 cm, à cône
Type de caisson
Bass-reflex
Impédance nominale
8 ohms
Tenue en puissance
Capacité maximale:
100 watts
Niveau de sensibilité
87 dB (1 W, 1 m)
Plage de fréquence
90 Hz - 20.000 Hz
Dimensions (l/h/p)
Approx. 70 152 126 mm,
avec la grille avant
Poids
Approx. 830 g chacune
SS-CN325 (enceinte centrale)
Système acoustique
Pleine gamme 2, à
blindage magnétique
Haut-parleur
5,5 11 cm, à cône
Type de caisson
Bass-reflex
Impédance nominale
8 ohms
Tenue en puissance
Puissance de sortie maximale: 120 watts
Niveau de sensibilité
89 dB (1 W, 1 m)
Plage de fréquence
90 Hz - 20.000 Hz
Dimensions (l/h/p)
Approx. 300 78 126mm,
avec la grille avant
Poids
Approx. 1600 g
SA-WMS325 (caisson de grave)
Système acoustique
Caisson de grave amplifié, à
blindage magnétique
Haut-parleur
Grave : 16 cm , à cône
Type de caisson
Nouveau type SAW
Plage de fréquences reproduites
28 Hz à 200 Hz
Section dámplificateur
Puissance de sortie RMS continue
75 W (8 ohm, 20 Hz -
20kHz, 0,8% THD)
Entrées
LINE IN (prise cinch d'entrée)
SPEAKER IN (bornes d'entrée)
Sorties
LINE OUT (prise cinch de sortie)
SPEAKER OUT (bornes de sortie)
Généralités
Alimentation
CA 220 - 230 V, 50/60 Hz
Consommation
70 W
1W (mode standby)
Dimensions (l/h/p)
Approx. 205 385
389 mm, avec grille avant
Poids
Approx. 10,3 kg
Accessoires fournis
SA-VE325
Tampons autocollants (20)
Cordon de liaison audio (1)
Cordons d'enceintes, 10 m(2)
Cordons d'enceintes, 3,5 m (3)
Cordons d'enceintes, 2,5 m (2)
SA-VE322
Tampons autocollants (8)
Cordon de liaison audio (1)
Cordons d'enceintes, 3,5 m (2)
Cordons d'enceintes, 2,5 m (2)
La conception et les spécifications peuvent être modifiées
sans préavis.

Advertisement

Table of Contents

   Summary of Contents for Sony SA-VE325

  • Page 1 Ces deux systèmes supportent les fonctions Digital Cinema Sound de Sony, Dolby* Pro Logic et Dolby Digital (AC-3) et sont donc destinés à la Troubleshooting reproduction du son cinématographique.
  • Page 2 Bei Problemen mit dem Lautsprechersystem versuchen Sie bitte zunächst eine Abhilfe anhand der nachstehenden Liste. Sollte Qualsiasi differenza nel funzionamento è chiaramente die Störung bestehen bleiben, wenden Sie sich an Ihren Sony- indicata nel testo, ad esempio con “solo SA-VE325”. Händler.

This manual is also suitable for:

Ss-v325Sa-ve322Sa-ve522

Comments to this Manuals

Symbols: 0
Latest comments:
