FAAC M60 Quick Start Manual

A 3
A 2
H 3
H 2
H1
A 1
A 4
C 2
C 1
HT
DISPOSITIVO ELETTROMECCANICO
DI RILEVAMENTO OSTACOLI
FAAC M60

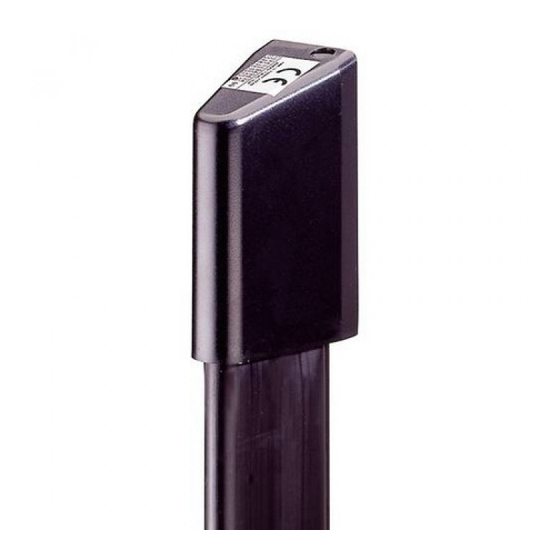

Il bordo sensibile M60 è formato da un profilo in gomma con dopocorsa elastico, di ammortamento urto
superiore ai 30mm, e da un profilo in alluminio che fissato alla colonna o al cancello funge da supporto
all'estruso in gomma.
Il funzionamento del dispositivo è garantito da due micro-switches. Il primo lavora sulla deformazione della
gomma e del supporto inferiore, il secondo come sicurezza nel caso in cui il cavetto di acciaio perdesse
tensione.
QUOTE FISSAGGIO BORDO (Tutte le misure sono espresse in mm. )
ALTEZZA BORDO ( HT ) H 1
1500 6
1700 6
2000 6
2500 6
3000 6

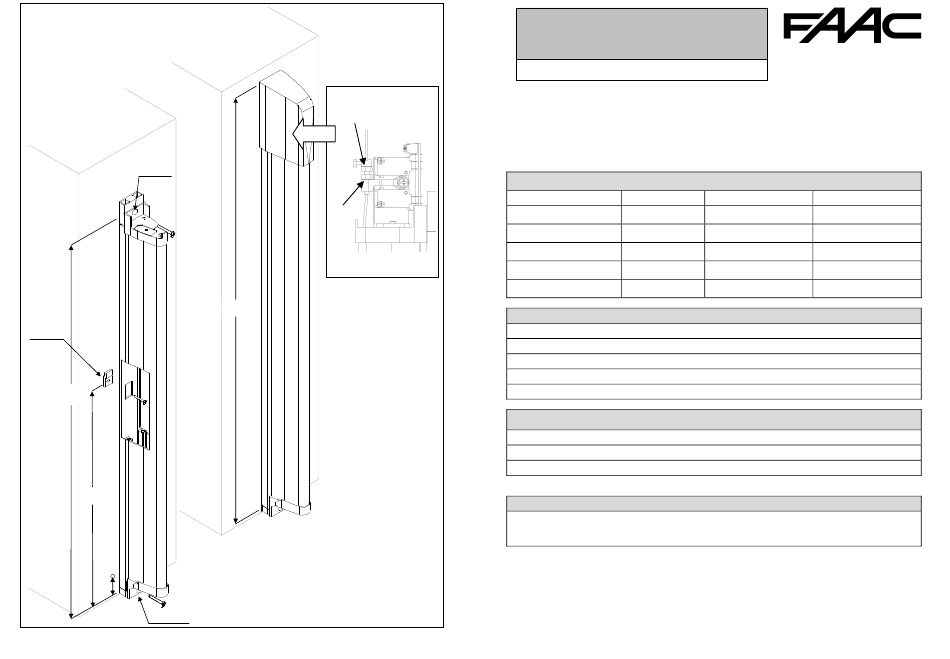

MONTAGGIO
Fissare la staffa (A2) alla colonna, facendo riferimento alle quote riportare nella tabella.
Collocare il bordo sensibile in posizione e fissarlo utilizzando i fori predisposti (A1 , A3)
Tarare il bordo sensibile (vedi taratura)
Collegare il dispositivo (vedi collegamenti)
Inserire la calotta di copertura come da figura (A4)
TARATURA
Per modificare la sensibilità del bordo sensibile operare nel seguente modo
Sbloccare il controdado (C 1)
Regolare la sensibilità del bordo agendo sul tendicavo (C 2)
Ribloccare il controdado (C 1)
In condizione di riposo nessuno dei due microinteruttori dovrà essere premuto
•
COLLEGAMENTI
Il bordo sensibile M60 è predisposto per essere collegato ad un contatto NC di sicurezza. Nella maggior
parte delle installazioni, il bordo sensibile viene collegato in serie al contatto fotocellula, se posto nella
colonna di chiusura, o ad un contatto di "stop" se posto nella colonna di apertura del cancello
Attenzione: Il dispositivo elettromeccanico di rilevamento ostacoli M60 è un dispositivo di sicurezza
"ausiliario". Vale a dire che è utilizzabile su impianti comandati a "uomo presente" oppure in conformità
ai requisiti dettati dalla Norma di Sicurezza EN12453
Via Benini, 1 40069
Zola Predosa – Bologna
Italy - +39 051 61724
H 2 H 3
705 1416
805 1616
955 1916
1205 2416
973 e 1936 2916
