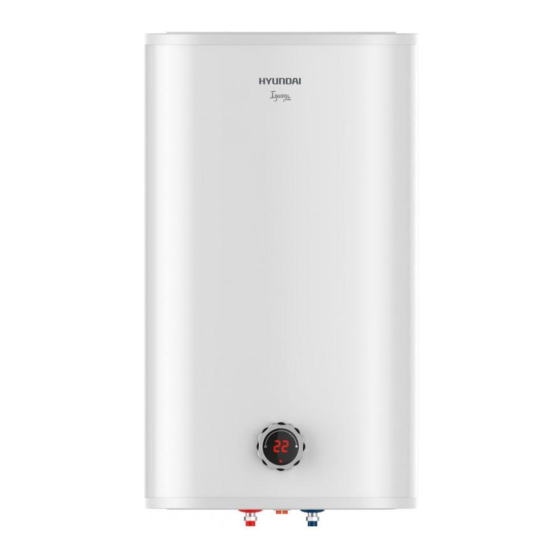

Hyundai H-SWS1-30V-UI069 Instruction Manual
  1. Manuals
  2. Brands
  3. Hyundai Manuals
  4. Water Heater
  5. H-SWS1-30V-UI069
  6. Instruction manual

Hyundai H-SWS1-30V-UI069 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Инструкция
по эксплуатации
Водонагреватель накопительный Hyundai H-SWS1-50V-
UI070
Цены на товар на сайте:
http://www.vseinstrumenti.ru/santehnika/vodonagrevateli/elektricheskie/nakopitelnye/vertikalnye/hyundai
/h-sws1-50v-ui070/
Отзывы и обсуждения товара на сайте:
http://www.vseinstrumenti.ru/santehnika/vodonagrevateli/elektricheskie/nakopitelnye/vertikalnye/hyundai
/h-sws1-50v-ui070/#tab-Responses

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-SWS1-30V-UI069 and is the answer not in the manual?

Questions and answers

Related Manuals for Hyundai H-SWS1-30V-UI069

Summary of Contents for Hyundai H-SWS1-30V-UI069

  • Page 1 Инструкция по эксплуатации Водонагреватель накопительный Hyundai H-SWS1-50V- UI070 Цены на товар на сайте: http://www.vseinstrumenti.ru/santehnika/vodonagrevateli/elektricheskie/nakopitelnye/vertikalnye/hyundai /h-sws1-50v-ui070/ Отзывы и обсуждения товара на сайте: http://www.vseinstrumenti.ru/santehnika/vodonagrevateli/elektricheskie/nakopitelnye/vertikalnye/hyundai /h-sws1-50v-ui070/#tab-Responses...
  • Page 2 Электрический накопительный водонагреватель Руководство по эксплуатации Гарантийный талон Electrical storage water heater Instruction manual Warranty card H-SWS1-30V-UI069 H-SWS1-50V-UI070 H-SWS1-80V-UI071 H-SWS1-100V-UI072 Модели / Models H-SWS2-30H-UI073 H-SWS2-50H-UI074 H-SWS2-80H-UI075 H-SWS2-100H-UI076...

  • Page 3: Table Of Contents

    Electrical storage water heater Table of contents Introduction General Description Stock number interpretation Appearance Design Package contents Technical speciication Overall and installation dimensions Water heater safe operation and installation rules Safety of children and people with physical disability General safety rules Installation/connection safety and precautions Operation/cleaning safety and precautions Disposal...

  • Page 4: Introduction

    For more details or resolution of any occurred problems, please visit Hyundai website at www. hyundai-hvac.com. You can also contact the nearest regional service center of the manufacturer.

  • Page 5: Stock Number Interpretation

    100 - rated water volume is 100 liters Series number Tank material E - enamelled inner tank, S - stainless steel inner tank Appliance type H-SW - Hyundai storage water heater Appearance H-SWS1-30V, H-SWS1-50V, H-SWS1-80V, H-SWS1-100V 1 - Outer casing 2 - Thermometer*...

  • Page 6: Design

    Electrical storage water heater Design 4, 9 5, 8 1 - Outer casing 2 - Heat insulation 3 - Inner tank 4 - Thermostat sensor tube 5 - Temperature limiter sensor tube 6 - Inlet connection 7 - Temperature limiter (capillary) 8 - Temperature limiter sensor 9 - Thermostat sensor 10 - Capillary thermostat...

  • Page 7: Technical Speciication

    Electrical storage water heater Technical speciication H-SWS1-30V- H-SWS1-50V- H-SWS1-80V- H-SWS1-100V- Appliance series UI069 UI070 UI071 UI072 Rated power consumption, W 2000 2000 2000 2000 Power supply, V/Hz 220~/50 220~/50 220~/50 220~/50 Rated current, A Rated water volume, l Moisture protection class IPX4 IPX4 IPX4...

  • Page 8: Overall And Installation Dimensions

    Electrical storage water heater Speciications are subject to change slightly without compromising the quality of water heater. Overall and installation dimensions* А Model/size H-SWS1-30V-UI069 H-SWS1-50V-UI070 1023 H-SWS1-80V-UI071 1204 1232 H-SWS1-100V-UI072 Model/size H-SWS2-30H-UI073 H-SWS2-50H-UI074 91,5 H-SWS2-80H-UI075 1204 91,5 H-SWS2-100H-UI076...

  • Page 9: Water Heater Safe Operation And Installation Rules

    Electrical storage water heater WATER HEATER SAFE OPERATION AND INSTALLA- TION RULES Always observe the safety rules, when using the water heater. Improper operation due to igno- rance of these rules may result in personal injury to the user or other people, as well as damage to their property.

  • Page 10: Operation/Cleaning Safety And Precautions

    Electrical storage water heater Operation/cleaning safety and precautions CAUTION Do not switch on the water heater, if water may freeze in it. • The water heater is designed only for household use indoors in closed spaces. The water heater is not designed for industrial use. •...

  • Page 11: Mounting

    Electrical storage water heater Mounting The electrical water heater shall be installed on a irm wall. The wall planned for installation of the electrical water heater shall be capable to bear at least double weight of the water heater fully illed with water.

  • Page 12: Electrical Mains Connection

    Electrical storage water heater the cold water feed valve and one of the demountable valves in order to pass water low through the water heater and make sure that it is operable. Ater the tank has been illed as indicated by water lowing from the demountable valve, close it, check tightness of all connections, and retighten them as necessary.
  • Page 13 Electrical storage water heater 1- Display 2 – Thermostat knob 3 – Position «ECO» 4 – Instant water temperature in internal tank 5 – Power supply and heating indicator 6 – heating capacity switch (depending on model can be positioned at the bottom or side water heater cover Open one of the demountable valves at outlet from the water heater and open the cold water inlet valve.

  • Page 14: Maintenance

    Cleaning shall be carried out by specialized service departments. The address of the nearest service center can be obtained from the vendor or at www.hyundai-hvac.com. Preventive mainte- nance operations shall be carried out with strict observation of the instruction manual and safety rules.
  • Page 15 Hyundai in your region for consultation or repair of the product.

  • Page 16: Troubleshooting

    Remedy Water is not heated 1. The temperature control- 1. Contact a repair specialist in ler is damaged. the Hyundai service center. 2. The temperature limiter is 2. Activate the thermal switch tripped or not activated. observing relevant guidelines. 3. The temperature limiter is 3.

  • Page 17: Electrical Schematic Diagram

    Electrical storage water heater ELECTRICAL SCHEMATIC DIAGRAM LED-display temperature limlter termostat hating power switch indication light temperature sensor indication light power board CERTIFICATION If there is no copy of a new certiicate in the package, ask a copy from your seller.
  • Page 18 Electrical storage water heater...
  • Page 19 Электрический накопительный водонагреватель Содержание Введение Обзор Описание Расшифровка артикула Внешний вид Устройство Комплектация Технические параметры Габаритные и установочные размеры Правила безопасной эксплуатации и установки водонагревателя Безопасность детей и лиц с ограниченными физическими возможностями Общие правила безопасности Безопасность и предостережения при установке и подключении Безопасность...

  • Page 20: Введение

    другому пользователю передайте ему прибор вместе с данным руководством. Для получения дополнительной информации или в случае возникновения проблем посетите сайт Hyundai www.hyundai-hvac.com. Можно также обратиться в ближайший региональный сервисный центр производителя. Если в Вашем регионе не представлен сервисный центр производителя, обратитесь к региональному дилеру Hyundai.

  • Page 21: Расшифровка Артикула

    Номер серии Материал резервуара E – стальной резервуар с эмалированным покрытием, S - резервуар из нержавеющей стали Тип прибора H-SW – накопительный водонагреватель Hyundai Внешний вид H-SWS1-30V, H-SWS1-50V, H-SWS1-80V, H-SWS1-100V 1 - Внешний корпус 6 - Выход горячей воды 2 - Верхняя крышка...

  • Page 22: Устройство

    Электрический накопительный водонагреватель Устройство H-SWS1-30V, H-SWS1-50V, H-SWS1-80V, H-SWS1-100V 4, 9 5, 8 1 – Внешний корпус 2 – Теплоизоляция 3 – Внутренний резервуар 4 – Трубка датчика термостата и датчика температуры 5 – Трубка датчика термоограничителя 6 – Входной патрубок 7 –...

  • Page 23: Технические Параметры

    Электрический накопительный водонагреватель Технические параметры H-SWS1- H-SWS1-50V- H-SWS1-80V- H-SWS1-100V- Серия прибора 30V-UI069 UI070 UI071 UI072 Номинальная потребляемая 2000 2000 2000 2000 мощность, Вт Номинальное напряжение, В/Гц 220~/50 220~/50 220~/50 220~/50 Номинальный ток, А Номинальный объём воды, л Степень защиты IPX4 IPX4 IPX4 IPX4...

  • Page 24: Габаритные И Установочные Размеры

    Технические параметры могут быть незначительно изменены без ущерба для качества продукции. Габаритные и установочные размеры* H-SWS1-30V, H-SWS1-50V, H-SWS1-80V, H-SWS1-100V H-SWS2-30Н, H-SWS2-50Н, H-SWS2-80Н, H-SWS2-100Н А *Размеры указаны в мм. Допускаются отклонения 1-5мм. Модель/Размеры H-SWS1-30V-UI069 H-SWS1-50V-UI070 1023 H-SWS1-80V-UI071 1204 1232 H-SWS1-100V-UI072 Модель/Размеры H-SWS2-30H-UI073 H-SWS2-50H-UI074...

  • Page 25: Правила Безопасной Эксплуатации Иустановки Водонагревателя

    Электрический накопительный водонагреватель ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ И УСТАНОВКИ ВОДОНАГРЕВАТЕЛЯ При эксплуатации водонагревателя соблюдайте правила безопасности. Неправильная эксплуатация в силу игнорирования данных правил может привести к причинению вреда здоровью пользователя и других людей, а также нанесения ущерба их имуществу. Производитель не несёт ответственности за причинённый вред здоровью и повреждение имущества...

  • Page 26: Безопасность И Предостережения При Эксплуатации И Очистке

    Электрический накопительный водонагреватель характеристики своей сети у поставщиков электроэнергии. • Во избежание перегрева и риска возникновения пожара, а также повреждения внутренней электрической сети, не изменяйте длину сетевого шнура и не подключайте водонагреватель через электрические удлинители. • Следите за тем, чтобы электрический кабель не пересекал острых краев и не касался горячих...

  • Page 27: Утилизация

    Электрический накопительный водонагреватель УТИЛИЗАЦИЯ По окончании срока службы водонагреватель следует утилизировать. Подробную информацию по утилизации водонагревателя Вы можете получить у представителя местного органа власти. Срок службы составляет 10 лет. Срок службы прибора не равен гарантийному сроку. УСТАНОВКА ВНИМАНИЕ! См. «Правила безопасной эксплуатации и установки...

  • Page 28: Подключение К Водопроводной Сети

    Электрический накопительный водонагреватель Подключение к водопроводной сети Водонагреватель подсоединяется к водопроводной сети холодного водоснабжения с рабочим давлением от 0,1 МПа до 0,75 МПа. При давлении воды в водопроводной сети более 0,75 МПа в подводящей системе смонтируйте редукционный клапан (редуктор давления), чтобы рабочее давление не превышало 0,75 МПа. При...

  • Page 29: Подключение К Электрической Сети

    Электрический накопительный водонагреватель H-SWS2-30Н, H-SWS2-50Н, H-SWS2-80Н, H-SWS2-100Н Подключение к электрической сети Шнур питания водонагревателя оснащён вилкой с контактом заземления. Водонагреватель должен использоваться с правильно заземленной сетевой розеткой. Если розетка, которую вы намереваетесь использовать, не заземлена соответствующим образом или защищена предохранителем с задержкой на срабатывание или прерывателем цепи, свяжитесь с квалифицированным...
  • Page 30 Электрический накопительный водонагреватель 1 - Дисплей 2 - Ручка термостата 3 - Положение «ECO» 4 - Значение текущей температуры воды во внутренней ёмкости водонагревателя 5 - Индикатор питания и нагрева 6 - Выключатель мощности нагрева (в зависимости от модели располагается на нижней или правой...

  • Page 31: Обслуживание

    Производитель предоставляет расширенную гарантию при проведении профилактических работ (см. гарантийный талон). Чистку должны проводить специальные сервисные службы. Адрес ближайшего сервисного центра можно узнать у продавца или на сайте www.hyundai-hvac.com. Профилактические работы должны производиться при строгом соблюдении руководства по эксплуатации и техники безопасности.
  • Page 32 короткого промежутка времени, то следует отключить питание водонагревателя, перекрыть подачу воды в водонагреватель и обратиться в Авторизованный Сервисный Центр Hyundai в Вашем регионе для получения консультации или ремонта изделия. Если не предусмотрен сливной кран-тройник (см. п. Подключение к водопроводной сети), воду...

  • Page 33: Поиск И Устранение Неисправностей

    Возможные причины Устранение Вода не греется 1. Повреждение 1. Обратиться к специалисту устройства регулирования по ремонту в сервисный центр температуры. Hyundai. 2. Сработало или не было 2. Включите включено устройство термовыключатель, следуя ограничения температуры. инструкции по его включению. 3. Повреждение устройства...

  • Page 34: Электрическая Принципиальная Схема

    Электрический накопительный водонагреватель ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА дисплей ограничитель температуры термостат переключатель режимов мощности индикаторная лампа силовая плата индикации СЕРТИФИКАЦИЯ При отсутствии копии нового сертификата в коробке, спрашивайте копию у продавца.
  • Page 35 Электрический накопительный водонагреватель УВАЖАЕМыЙ ПОКУПАТЕЛЬ! Мы всегда рады предложить Вашему вниманию удобные пользовательские сервисы и продукты, нацеленные на то, чтобы сделать использование и обслуживание техники Hyundai еще более комфортным и удобным. Именно поэтому мы рекомендуем Вам воспользоваться услугами специализированного портала www.btpart.ru, с помощью которого Вы можете заказать и оформить доставку всех...
  • Page 36 Электрический накопительный водонагреватель...
  • Page 37 Гарантийный талон Территория действия: Российская Федерация Уважаемый покупатель! Обратите особенное внимание на стр. 44 Действителен с Января 2014 года...
  • Page 38 На каждое изделие выписывается отдельный гарантийный талон. Дорогой покупатель техники Hyundai, мы выражаем Вам огромную признательность за Ваш выбор. Hyundai сделал все возможное, чтобы данное изделие удовлетворяло Вашим запросам, приносило радость и уют в Ваш дом, а качество соответствовало лучшим мировым образцам для данного класса...
  • Page 39 эксплуатации и правильного ухода за изделиями. Полную информацию об официальных сроках службы для выбранной Вами модели Вы сможете найти на сайте www.hc-hvac.ru. Учитывая высокое качество, надежность и степень безопасности продукции Hyundai, фактический срок эксплуатации может значительно превышать официальный. Заполнение гарантийного талона...
  • Page 40 Общие правила установки, подключения и запуска в эксплуатацию изделий, для которых требуется выполнение этих работ специализированными организациями. Установка, подключение и запуск в эксплуатацию изделий торговой марки Hyundai допускается исключительно специалистами и организациями, имеющими лицензии или соответствующие разрешения (допуски) на данный вид деятельности, либо специалистами...
  • Page 41 • материалы, наклеенные на изделие, имеющие рекламное или информационное назначение, за исключением маркировочной (идентификационной) наклейки Изготовителя (ID). ВНИМАНИЕ! Если маркировочная (идентификационная) наклейка на изделие Hyundai (ID) закреплена на изделии не плотно и существует риск ее утери, то вклейте ее в гарантийный талон на последней странице.
  • Page 42 регламентных/профилактических работ согласно Руководству по эксплуатации). Изготовитель снимает с себя любую ответственность за возможный вред, прямо и или косвенно нанесенный продукцией Hyundai людям, домашним животным, и имуществу, в случаях, если это произошло в результате несоблюдения правил и условий эксплуатации или вследствие неквалифицированной установки (профилактики, обслуживания, ремонта) изделия, умышленных...
  • Page 43 Электрический накопительный водонагреватель Организация, производящая запуск в эксплуатацию и/или последующее сервисное обслуживание газового оборудования, должна иметь лицензии и/или разрешения на соответствующий вид деятельности (вид работ), а специалисты этой организации должны иметь соответствующие удостоверения (допуски) на проведение газовых работ. Помните! Изготовитель/импортер/продавец не несут ответственности в случае...
  • Page 44 Электрический накопительный водонагреватель Таблица 1 Рекомендуемые профилактические работы для увеличения срока гарантии на внутреннюю ёмкость водонагревателя и нагревательный(-е) элемент (-ы), а также для выполнения условия долговременной работы водонагревателя в рамках заявленного срока службы и более. Наименование реко- Периодичность выполне- Периодичность выполне- мендуемых...
  • Page 45 Электрический накопительный водонагреватель Первоначальная проверка Через первые 0,5 года Через первые 0,5 года состояния магниевого после начала эксплуатации после начала эксплуатации анода, интенсивности его разложения, определения сроков последующей проверки и замены магниевого анода, а также при необходимости его замены. Замена магниевого анода. Не...
  • Page 46 Электрический накопительный водонагреватель Таблица 1 Рекомендуемые профилактические работы для увеличения срока гарантии на компрессор кондиционера, а также для выполнения условия долговременной работы кондиционера, в рамках заявленного срока службы и более. Наименование реко- Для бытовых Для офисных Для торговых мендуемых помещений помещений...
  • Page 47 Электрический накопительный водонагреватель ВНИМАНИЕ! Если вы устанавливаете электрический конвектор без защиты от опрокидывания на ножки, то гарантия на прибор считается аннулированной, и потребитель осуществляет ремонт прибора полностью за свой счет. Электрические конвекторы с защитой от опрокидывания имеют специальную информацию на упаковочной коробке, также...
  • Page 48 профессиональных консультаций со специалистами соответствующей квалификации в процессе подбора, а также при вводе их в эксплуатацию. Производитель рекомендует приобретать приборы Hyundai только у авторизированных им продавцов. В предоставлении дополнительной гарантии может быть отказано, если прибор Hyundai был приобретен у продавцов, указанных...
  • Page 49 Электрический накопительный водонагреватель Покупатель информирован о том, что он не вправе требовать возврата или обмена купленного изделия в порядке статьи 25 Закона «О защите прав потребителей» и статьи 502 Гражданского Кодекса РФ в соответствии с п.11 «Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар...
  • Page 50 Гарантийный талон ВНИМАНИЕ! Пожалуйста, потребуйте от продавца полностю заполнить гарантийный талон и отрывные талоны. Заполняется фирмой-продавцом Изделие Модель Серийный номер Дата продажи Фирма-продавец Адрес фирмы- продавца Телефон фирмы -продавца Без подписи покупателя на странице 44 Гарантийный талон является недействительным. Заполняется установщиком Сведения...
  • Page 51 Заполняется сервисным центром «A» Дата приема Печать Дата выдачи сервисного Особые отметки центра «Б» Дата приема Печать Дата выдачи сервисного Особые отметки центра «В» Дата приема Печать Дата выдачи сервисного Особые отметки центра «Г» Дата приема Печать Дата выдачи сервисного Особые...
  • Page 52 Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется сервисным центром Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется сервисным центром Дата приема Дата...
  • Page 53 Отрывной талон «A» Изделие Модель Серийный номер Дата продажи Печать Фирма-продавец сервисного центра Заполняется фирмой-продавцом Отрывной талон «Б» Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется фирмой-продавцом Отрывной талон «В» Дата приема Дата...
  • Page 54 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра Hyundai) №№ Дата Перечень выполненных работ Наименование Ф.И.О. исполнителя, выполнения СЦ подпись, печать работ...
  • Page 55 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра Hyundai) №№ Дата Перечень выполненных работ Наименование Ф.И.О. исполнителя, выполнения СЦ подпись, печать работ...
  • Page 56 Также вы всегда можете задать свои вопросы, касающиеся сервисного обслуживания техники Hyundai, позвонив по телефону +7 (495) 627-5285. Если у вас возникли претензии к работе сервисного центра Hyundai в вашем городе, просьба информировать об этом Генерального сервисного партнера Hyundai по телефону +7 (495) 627-5285 или...
  • Page 57 Электрический накопительный водонагреватель 제품 품질 보증 쿠폰은 해당 지역 디스트리뷰터에 요청하시기 바랍니다. Ask distributor of your region for Warranty Coupon of a product. Pida la garantía al distribuidor en su país. Бұйымның кепілдік талонын сатылған ел аумағындағы дистрибьютордан сұрастырыңыз. Гарантыйны талон на выраб запытваць у дыстрыбутара на тэрыторыі...
  • Page 58 Электрический накопительный водонагреватель...
  • Page 59 Электрический накопительный водонагреватель...
  • Page 60 Электрический накопительный водонагреватель...
  • Page 61 Licensed by Hyundai Corporation, Korea www.hyundai-hvac.com...

This manual is also suitable for:

H-sws1-50v-ui070H-sws1-80v-ui071H-sws1-100v-ui072H-sws2-30h-ui073H-sws2-50h-ui074H-sws2-80h-ui075 ... Show all

Table of Contents
