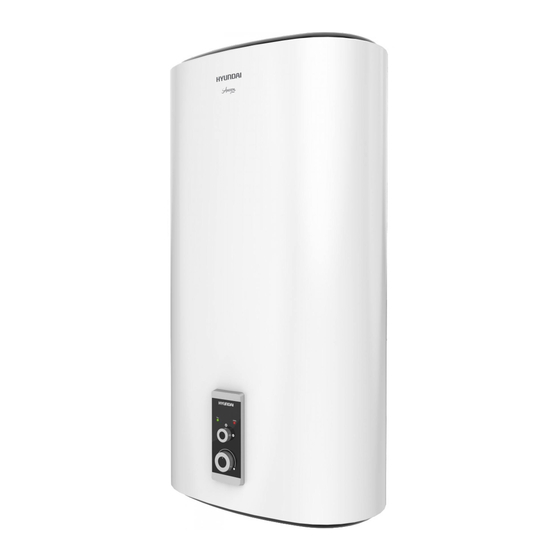

Накопительный водонагреватель Hyundai H-SWE3-100V-
UI304
Цены на товар на сайте:
http://www.vseinstrumenti.ru/santehnika/vodonagrevateli/elektricheskie/nakopitelnye/vertikalnye/hyundai
/h-swe3-100v-ui304/
Отзывы и обсуждения товара на сайте:
http://www.vseinstrumenti.ru/santehnika/vodonagrevateli/elektricheskie/nakopitelnye/vertikalnye/hyundai
/h-swe3-100v-ui304/#tab-Responses
Advertisement
Chapters
Table of Contents
Related Manuals for Hyundai H-SWE3-30V-UI301
Summary of Contents for Hyundai H-SWE3-30V-UI301
- Page 1 Инструкция по эксплуатации Накопительный водонагреватель Hyundai H-SWE3-100V- UI304 Цены на товар на сайте: http://www.vseinstrumenti.ru/santehnika/vodonagrevateli/elektricheskie/nakopitelnye/vertikalnye/hyundai /h-swe3-100v-ui304/ Отзывы и обсуждения товара на сайте: http://www.vseinstrumenti.ru/santehnika/vodonagrevateli/elektricheskie/nakopitelnye/vertikalnye/hyundai /h-swe3-100v-ui304/#tab-Responses...
- Page 2 Электрический накопительный водонагреватель Руководство по эксплуатации Гарантийный талон Electrical storage water heater Instruction manual Warranty card Модели / Models H-SWE3-30V-UI301 H-SWE3-50V-UI302 H-SWE3-80V-UI303 H-SWE3-100V-UI304...
-
Page 3: Table Of Contents
Electrical storage water heater Table of contents Introduction 1. General Description Stock number interpretation Appearance Design Package contents Technical speciication Overall and installation dimensions 2. Water heater safe operation and installation rules Safety of children and people with physical disability General safety rules Installation/connection safety and precautions Operation/cleaning safety and precautions... -
Page 4: Introduction
For more details or resolution of any occurred problems, please visit Hyundai website at www. hyundai-hvac.com. You can also contact the nearest regional service center of the manufacturer. -
Page 5: Stock Number Interpretation
100 - rated water volume is 100 liters Series number Tank material E - enamelled inner tank, S - stainless steel inner tank Appliance type H-SW - Hyundai storage water heater Appearance 1 - Outer casing 2 - Bottom cover 3 - Control panel... -
Page 6: Design
Electrical storage water heater Design 4, 5 1 - Outer casing 2 - Heat insulation 3 - Inner tank 4 - Thermostat and temperatur limiter sensor tube 5 - Temperature limiter an thermostat sensor 6 - Inlet connection 7 - Temperature limiter (capillary) 8 - Capillary thermostat 9 - Outlet connection 10 - Heating element... -
Page 7: Technical Speciication
Electrical storage water heater Technical speciication H-SWE3-30V- H-SWE3-50V- H-SWE3-80V- H-SWE3-100V- Appliance series UI301 UI302 UI303 UI304 Rated power consumption, W 8000/1200/2000 8000/1200/2000 8000/1200/2000 8000/1200/2000 Power supply, V/Hz 220~/50 220~/50 220~/50 220~/50 Rated current, A Rated water volume, l Moisture protection class IPX4 IPX4 IPX4... -
Page 8: Overall And Installation Dimensions
Electrical storage water heater Overall and installation dimensions Model/size H-SWE3-30V-UI301 H-SWE3-50V-UI302 H-SWE3-80V-UI303 1190 1195 H-SWE3-100V-UI304... -
Page 9: Water Heater Safe Operation And Installation Rules
Electrical storage water heater 2. WATER HEATER SAFE OPERATION AND INSTALLA- TION RULES Always observe the safety rules, when using the water heater. Improper operation due to igno- rance of these rules may result in personal injury to the user or other people, as well as damage to their property. -
Page 10: Operation/Cleaning Safety And Precautions
Electrical storage water heater Operation/cleaning safety and precautions CAUTION Do not switch on the water heater, if water may freeze in it. • The water heater is designed only for household use indoors in closed spaces. The water heater is not designed for industrial use. •... -
Page 11: Mounting
Electrical storage water heater Mounting The electrical water heater shall be installed on a irm wall. The wall planned for installation of the electrical water heater shall be capable to bear at least double weight of the water heater fully illed with water. -
Page 12: Electrical Mains Connection
Electrical storage water heater the cold water feed valve and one of the demountable valves in order to pass water low through the water heater and make sure that it is operable. Ater the tank has been illed as indicated by water lowing from the demountable valve, close it, check tightness of all connections, and retighten them as necessary. -
Page 13: Operation
Electrical storage water heater 4. OPERATION CAUTION! Refer to «Water heater safe operation and installation rules» 1 – Power supply indicator 2 – Heating indicator 3 – Heating capacity regulation 4 – Thermostat knob Open one of the demountable valves at outlet from the water heater and open the cold water inlet valve. -
Page 14: Maintenance
Cleaning shall be carried out by specialized service departments. The address of the nearest service center can be obtained from the vendor or at www.hyundai-hvac.com. Preventive mainte- nance operations shall be carried out with strict observation of the instruction manual and safety rules. - Page 15 Hyundai in your region for consultation or repair of the product.
-
Page 16: Troubleshooting
Water is not heated, power 1. The temperature control- 1. Contact a repair specialist in supply indicator and heating ler is damaged. the Hyundai service center. indicator is of 2. The temperature limiter is 2. Activate the thermal switch tripped or not activated. -
Page 17: Electrical Schematic Diagram
Electrical storage water heater 7. ELECTRICAL SCHEMATIC DIAGRAM temperature limlter hating power hating supply hating switch indicator indicator termostat... - Page 18 Электрический накопительный водонагреватель Содержание Введение 1. Обзор Описание Расшифровка артикула Внешний вид Устройство Комплектация Технические параметры Габаритные и установочные размеры 2. Правила безопасной эксплуатации и установки водонагревателя Безопасность детей и лиц с ограниченными физическими возможностями Общие правила безопасности Безопасность и предостережения при установке и подключении Безопасность...
-
Page 19: Введение
другому пользователю передайте ему прибор вместе с данным руководством. Для получения дополнительной информации или в случае возникновения проблем посетите сайт www.hyundai-hvac.com. Можно также обратиться в ближайший региональный сервисный центр производителя. Если в Вашем регионе не представлен сервисный центр производителя, обратитесь к региональному дилеру Hyundai. -
Page 20: Расшифровка Артикула
Номер серии Материал резервуара E – стальной резервуар с эмалированным покрытием, S - резервуар из нержавеющей стали Тип прибора H-SW – накопительный водонагреватель Hyundai Внешний вид 1 - Внешний корпус 2 - Нижняя крышка 3 - Панель управления 4 - Вход холодной воды... -
Page 21: Устройство
Электрический накопительный водонагреватель Устройство 4, 5 1 – Внешний корпус 2 – Теплоизоляция 3 – Внутренний резервуар 4 – Трубка датчика термостата и датчика термоограничителя 5 – Датчик термостата и датчик термоограничителя 6 – Входной патрубок 7 – Термоограничитель 8 – Термостат (капиллярный) 9 –... -
Page 22: Технические Параметры
Электрический накопительный водонагреватель Технические параметры H-SWE3-30V- H-SWE3-50V- H-SWE3-80V- H-SWE3-100V- Серия прибора UI301 UI302 UI303 UI304 Номинальная потребляемая 800/1200/2000 800/1200/2000 800/1200/2000 800/1200/2000 мощность по ступеням, Вт Номинальное напряжение, В/Гц 220~/50 220~/50 220~/50 220~/50 Номинальный ток, А Номинальный объём воды, л Степень защиты IPX4 IPX4 IPX4... -
Page 23: Габаритные И Установочные Размеры
Электрический накопительный водонагреватель Габаритные и установочные размеры Модель/Размеры* H-SWE3-30V-UI301 H-SWE3-50V-UI302 H-SWE3-80V-UI303 1190 1195 H-SWE3-100V-UI304 *Размеры указаны в мм. Допускаются отклонения 1-5мм. 2. ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ И УСТАНОВКИ ВОДОНАГРЕВАТЕЛЯ При эксплуатации водонагревателя соблюдайте правила безопасности. Неправильная эксплуатация в силу игнорирования данных правил может привести к причинению вреда... -
Page 24: Безопасность Детей И Лиц С Ограниченными Физическими Возможностями
Электрический накопительный водонагреватель Безопасность детей и лиц с ограниченными физическими возможностями • Водонагреватель не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, обладающими недостаточным опытом и знаниями, если они не находятся под наблюдением и не получили инструкций по использованию прибора от лица, ответственного... -
Page 25: Безопасность И Предостережения При Эксплуатации И Очистке
Электрический накопительный водонагреватель Безопасность и предостережения при эксплуатации и очистке ВНИМАНИЕ! Не включать, если существует возможность замерзания воды в водонагревателе. • Водонагреватель предназначен только для использования в бытовых условиях в закрытых помещениях. Вонагреватель не предназначен для промышленного использования. • Водонагреватель предназначен только для нагрева воды. Не используйте прибор для нагревания... -
Page 26: Установка
Электрический накопительный водонагреватель 3. УСТАНОВКА ВНИМАНИЕ! См. «Правила безопасной эксплуатации и установки водонагревателя» При установке водонагревателя неукоснительно соблюдайте законы, распоряжения, предписания и нормы (требования техники безопасности, правила и порядок утилизации, правила техники и электробезопасности и т.д), действующие в Вашей стране, а также предписания... -
Page 27: Подключение К Водопроводной Сети
Электрический накопительный водонагреватель Подключение к водопроводной сети Водонагреватель подсоединяется к водопроводной сети холодного водоснабжения с рабочим давлением от 0,1 МПа до 0,75 МПа. При давлении воды в водопроводной сети более 0,75 МПа в подводящей системе смонтируйте редукционный клапан (редуктор давления), чтобы рабочее давление не превышало 0,75 МПа. При... -
Page 28: Подключение К Электрической Сети
Электрический накопительный водонагреватель Подключение к электрической сети Шнур питания водонагревателя оснащён вилкой с контактом заземления. Водонагреватель должен использоваться с правильно заземленной сетевой розеткой. Если розетка, которую вы намереваетесь использовать, не заземлена соответствующим образом или защищена предохранителем с задержкой на срабатывание или прерывателем цепи, свяжитесь с квалифицированным... -
Page 29: Обслуживание
Электрический накопительный водонагреватель Во время эксплуатации водонагревателя кран входа холодной воды должен находиться в открытом положении. С помощью ручки переключателя мощности выберите необходимую мощность нагрева воды, установив её в одно из следующих положений: - « » - низкая мощность (800 Вт), - «... - Page 30 времени, то следует отключить питание водонагревателя, перекрыть подачу воды в водонагреватель и обратиться в Авторизованный Сервисный Центр Hyundai в Вашем регионе для получения консультации или ремонта изделия. Если не предусмотрен сливной кран-тройник (см. п. Подключение к водопроводной сети), воду можно слить через комбинированный предохранительный клапан (для этого...
- Page 31 Электрический накопительный водонагреватель ВНИМАНИЕ! Никогда не сливайте воду, если её температура выше 50℃, т.к. это может привести к ожогам Помните о контрольных проверках исправности действия предохранительного клапана каждые 14 дней - способ проверки: -перевести ручку слива в верхнее положение до ощущения перехода резьбы и тогда из отверстия...
-
Page 32: Поиск И Устранение Неисправностей
1. Повреждение 1. Обратиться к специалисту питания и индикатор устройства регулирования по ремонту в сервисный центр нагрева не светятся температуры. Hyundai. 2. Сработало или не было 2. Включите включено устройство термовыключатель, следуя ограничения температуры. инструкции по его включению. 3. Повреждение устройства... -
Page 33: Электрическая Принципиальная Схема
Электрический накопительный водонагреватель 7. ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА... - Page 34 Электрический накопительный водонагреватель УВАЖАЕМыЙ ПОКУПАТЕЛЬ! Мы всегда рады предложить Вашему вниманию удобные пользовательские сервисы и продукты, нацеленные на то, чтобы сделать использование и обслуживание техники Hyundai еще более комфортным и удобным. Именно поэтому мы рекомендуем Вам воспользоваться услугами специализированного портала www.btpart.ru, с помощью которого Вы можете заказать и оформить доставку всех...
- Page 35 Гарантийный талон Территория действия: Российская Федерация Уважаемый покупатель! Обратите особенное внимание на стр. 44 Действителен с Января 2014 года...
- Page 36 На каждое изделие выписывается отдельный гарантийный талон. Дорогой покупатель техники Hyundai, мы выражаем Вам огромную признательность за Ваш выбор. Hyundai сделал все возможное, чтобы данное изделие удовлетворяло Вашим запросам, приносило радость и уют в Ваш дом, а качество соответствовало лучшим мировым образцам для данного класса...
- Page 37 эксплуатации и правильного ухода за изделиями. Полную информацию об официальных сроках службы для выбранной Вами модели Вы сможете найти на сайте www.hc-hvac.ru. Учитывая высокое качество, надежность и степень безопасности продукции Hyundai, фактический срок эксплуатации может значительно превышать официальный. Заполнение гарантийного талона...
- Page 38 Общие правила установки, подключения и запуска в эксплуатацию изделий, для которых требуется выполнение этих работ специализированными организациями. Установка, подключение и запуск в эксплуатацию изделий торговой марки Hyundai допускается исключительно специалистами и организациями, имеющими лицензии или соответствующие разрешения (допуски) на данный вид деятельности, либо специалистами...
- Page 39 • материалы, наклеенные на изделие, имеющие рекламное или информационное назначение, за исключением маркировочной (идентификационной) наклейки Изготовителя (ID). ВНИМАНИЕ! Если маркировочная (идентификационная) наклейка на изделие Hyundai (ID) закреплена на изделии не плотно и существует риск ее утери, то вклейте ее в гарантийный талон на последней странице.
- Page 40 регламентных/профилактических работ согласно Руководству по эксплуатации). Изготовитель снимает с себя любую ответственность за возможный вред, прямо и или косвенно нанесенный продукцией Hyundai людям, домашним животным, и имуществу, в случаях, если это произошло в результате несоблюдения правил и условий эксплуатации или вследствие неквалифицированной установки (профилактики, обслуживания, ремонта) изделия, умышленных...
- Page 41 Электрический накопительный водонагреватель Организация, производящая запуск в эксплуатацию и/или последующее сервисное обслуживание газового оборудования, должна иметь лицензии и/или разрешения на соответствующий вид деятельности (вид работ), а специалисты этой организации должны иметь соответствующие удостоверения (допуски) на проведение газовых работ. Помните! Изготовитель/импортер/продавец не несут ответственности в случае...
- Page 42 Электрический накопительный водонагреватель Таблица 1 Рекомендуемые профилактические работы для увеличения срока гарантии на внутреннюю ёмкость водонагревателя и нагревательный(-е) элемент (-ы), а также для выполнения условия долговременной работы водонагревателя в рамках заявленного срока службы и более. Наименование реко- Периодичность выполне- Периодичность выполне- мендуемых...
- Page 43 Электрический накопительный водонагреватель Первоначальная проверка Через первые 0,5 года Через первые 0,5 года состояния магниевого после начала эксплуатации после начала эксплуатации анода, интенсивности его разложения, определения сроков последующей проверки и замены магниевого анода, а также при необходимости его замены. Замена магниевого анода. Не...
- Page 44 Электрический накопительный водонагреватель Таблица 1 Рекомендуемые профилактические работы для увеличения срока гарантии на компрессор кондиционера, а также для выполнения условия долговременной работы кондиционера, в рамках заявленного срока службы и более. Наименование реко- Для бытовых Для офисных Для торговых мендуемых помещений помещений...
- Page 45 Электрический накопительный водонагреватель ВНИМАНИЕ! Если вы устанавливаете электрический конвектор без защиты от опрокидывания на ножки, то гарантия на прибор считается аннулированной, и потребитель осуществляет ремонт прибора полностью за свой счет. Электрические конвекторы с защитой от опрокидывания имеют специальную информацию на упаковочной коробке, также...
- Page 46 профессиональных консультаций со специалистами соответствующей квалификации в процессе подбора, а также при вводе их в эксплуатацию. Производитель рекомендует приобретать приборы Hyundai только у авторизированных им продавцов. В предоставлении дополнительной гарантии может быть отказано, если прибор Hyundai был приобретен у продавцов, указанных...
- Page 47 Электрический накопительный водонагреватель Покупатель информирован о том, что он не вправе требовать возврата или обмена купленного изделия в порядке статьи 25 Закона «О защите прав потребителей» и статьи 502 Гражданского Кодекса РФ в соответствии с п.11 «Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар...
- Page 48 Гарантийный талон ВНИМАНИЕ! Пожалуйста, потребуйте от продавца полностю заполнить гарантийный талон и отрывные талоны. Заполняется фирмой-продавцом Изделие Модель Серийный номер Дата продажи Фирма-продавец Адрес фирмы- продавца Телефон фирмы -продавца Без подписи покупателя на странице 44 Гарантийный талон является недействительным. Заполняется установщиком Сведения...
- Page 49 Заполняется сервисным центром «A» Дата приема Печать Дата выдачи сервисного Особые отметки центра «Б» Дата приема Печать Дата выдачи сервисного Особые отметки центра «В» Дата приема Печать Дата выдачи сервисного Особые отметки центра «Г» Дата приема Печать Дата выдачи сервисного Особые...
- Page 50 Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется сервисным центром Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется сервисным центром Дата приема Дата...
- Page 51 Отрывной талон «A» Изделие Модель Серийный номер Дата продажи Печать Фирма-продавец сервисного центра Заполняется фирмой-продавцом Отрывной талон «Б» Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется фирмой-продавцом Отрывной талон «В» Дата приема Дата...
- Page 52 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра Hyundai) №№ Дата Перечень выполненных работ Наименование Ф.И.О. исполнителя, выполнения СЦ подпись, печать работ...
- Page 53 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра Hyundai) №№ Дата Перечень выполненных работ Наименование Ф.И.О. исполнителя, выполнения СЦ подпись, печать работ...
- Page 54 Также вы всегда можете задать свои вопросы, касающиеся сервисного обслуживания техники Hyundai, позвонив по телефону +7 (495) 627-5285. Если у вас возникли претензии к работе сервисного центра Hyundai в вашем городе, просьба информировать об этом Генерального сервисного партнера Hyundai по телефону +7 (495) 627-5285 или...
- Page 55 Электрический накопительный водонагреватель 제품 품질 보증 쿠폰은 해당 지역 디스트리뷰터에 요청하시기 바랍니다. Ask distributor of your region for Warranty Coupon of a product. Pida la garantía al distribuidor en su país. Бұйымның кепілдік талонын сатылған ел аумағындағы дистрибьютордан сұрастырыңыз. Гарантыйны талон на выраб запытваць у дыстрыбутара на тэрыторыі...
- Page 56 Электрический накопительный водонагреватель...
- Page 57 Licensed by Hyundai Corporation, Korea www.hyundai-hvac.com...
