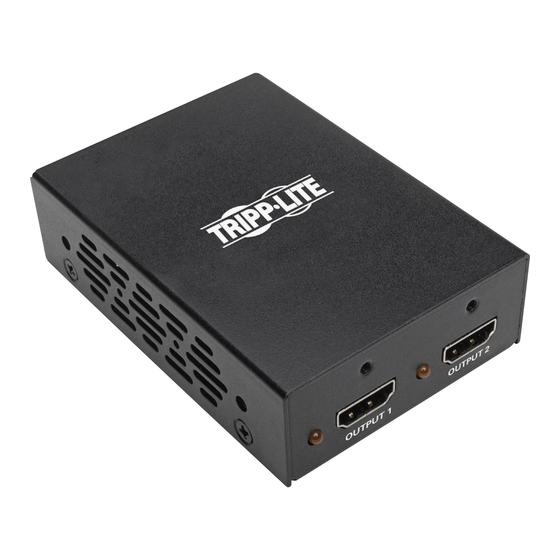

UHD 4Kx2K HDMI Splitters
20-09-261-9336A7-Book.indb 1
20-09-261-9336A7-Book.indb 1
Owner's Manual
Models: B118-002-UHD, B118-002-UHDINT,
B118-004-UHD, B118-008-UHD
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
®
1
2
3
4
6
7
9
17
25
7/22/2021 11:32:56 AM
7/22/2021 11:32:56 AM
Advertisement
Chapters
Table of Contents
Related Manuals for Tripp Lite B118-002-UHD
Summary of Contents for Tripp Lite B118-002-UHD
-
Page 1: Table Of Contents
ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 • tripplite.com/support Copyright © 2021 Tripp Lite. All rights reserved. 20-09-261-9336A7-Book.indb 1 20-09-261-9336A7-Book.indb 1 7/22/2021 11:32:56 AM 7/22/2021 11:32:56 AM... -
Page 2: Product Features
• HDCP and EDID compatible • Plug and play; no software or drivers required • The B118-002-UHD features a built-in cable to connect to the source • The B118-002-UHDINT and B118-008-UHD include an international power supply with compatible North American, UK, European and Australian plug adapters • Supports lip sync pass-through... -
Page 3: Package Contents
• UHD 4K x 2K HDMI Splitter • External Power Supply • B118-002-UHD (Input: 100-240V, 50/60 Hz, 0.2A; Output: 5V 1A) • B118-002-UHDINT (Input: 100-240V, 50/60 Hz, 0.2A; Output: 5V 1A)* • B118-004-UHD (Input: 100-240V, 50/60 Hz, 0.35A; Output: 5V 2A) •... -
Page 4: Installation
Installation Source B118-008-UHD Notes: • The maximum distances referenced in these instructions have been tested at a UHD 4K x 2K video resolution of 3840 x 2160 @ 24 Hz and 30 Hz with 36-bit (12 bits per channel) Deep Color using 28 AWG (0.08 mm ) HDMI cables. - Page 5 Repeat step 3 for the remaining Output ports on the splitter. Connect the included power supply to the splitter, then plug it into a Tripp Lite Surge Protector, Power Distribution Unit (PDU), or Uninterruptible Power Supply (UPS). Turn on the power to the HDMI source, splitter, and displays.
-
Page 6: Troubleshooting
Was the power to the connected devices turned off prior to installation? If not, restart them. What resolution are you trying to obtain? Tripp Lite’s UHD 4K x 2K HDMI splitters are tested to support video resolutions up to 3840 x 2160 @ 24 Hz and 30 Hz, at 36-bit Deep Color (12 bits per channel). -
Page 7: Warranty & Product Registration
3-Year Limited Warranty TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of three (3) years from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. - Page 8 • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Tripp Lite could void the user’s authority to operate this equipment.
-
Page 9: Español
Contenido del Empaque Instalación Solución de Problemas Garantía English Français Pусский 1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support Copyright © 2021 Tripp Lite. Todos los derechos reservados. 20-09-261-9336A7-Book.indb 9 20-09-261-9336A7-Book.indb 9 7/22/2021 11:32:57 AM 7/22/2021 11:32:57 AM... -
Page 10: Características Del Producto
3.4Gbps por canal (10.2 Gbps total) • Compatible con HDCP y EDID • Conectar usar-No requiere software ni controladores • El B118-002-UHD cuenta con un cable incorporado para conectar a la fuente. • El B118-002-UHDINT y B118-008-UHD incluyen una fuente de alimentación internacional con adaptadores de clavija compatibles... -
Page 11: Contenido Del Empaque
Contenido del Empaque • Divisor HDMI UHD 4Kx2K • Fuente de Alimentación Externa • B118-002-UHD: (Entrada: 100V - 240V, 50/60 Hz, 0.2A; Salida: 5V 1A) • B118-002-UHDINT (Entrada: 100V - 240V, 50/60 Hz, 0.2A; Salida: 5V 1A)* • B118-004-UHD (Entrada: 100V - 240V, 50/60 Hz, 0.35A;... -
Page 12: Instalación
Instalación Fuente B118-008-UHD Notas: • Las distancias máximas a que se hace referencia en estas instrucciones han sido probadas a una resolución de video UHD 4K x 2K de 3840 x 2160 @ 24 Hz y 30 Hz con Color Verdadero de 36 bits (12 bits por canal) Usando cables HDMI 28 AWG (0.08 mm ). - Page 13 B118-008-UHD de cada puerto en una instalación de tres niveles. Se recomienda usar cables HDMI Premium de Alta Velocidad de la Serie P569-XXX-CERT de Tripp Lite. Asegúrese de que todos los dispositivos que conectará están apagados.
-
Page 14: Solución De Problemas
Presione el botón de restauración en el divisor para restablecer la señal enviada a las pantallas conectadas. Nota: El B118-002-UHD y B118-002-UHDINT no incluyen un botón de restauración. ¿Está la fuente de alimentación externa que viene con el producto conectada y enchufada a una fuente de alimentación que este trabjando correctamente? Para que... - Page 15 Solución de Problemas ¿Qué resolución está tratando de alcanzar? Los divisores HDMI UHD 4K x 2K de Tripp Lite están probados para soportar resoluciones de video de hasta 3840 x 2160 @ 24 Hz y 30 Hz, con Color Verdadero de 36 bits (12 bits por canal).
-
Page 16: Garantía
Mercancía (RMA) de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser regresados a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. -
Page 17: Français
Caractéristiques du produit Contenu de l'emballage Installation Dépannage Garantie English Español Pусский 1111 W. 35th Street, Chicago, IL 60609 • tripplite.com/support Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. 20-09-261-9336A7-Book.indb 17 20-09-261-9336A7-Book.indb 17 7/22/2021 11:32:58 AM 7/22/2021 11:32:58 AM... -
Page 18: Caractéristiques Du Produit
(10,2 Gbps au total) • Compatible HDCP et EDID • Prêt à l'emploi; aucun logiciel ou lecteur requis • Le B118-002-UHD est équipé d'un câble intégré à raccorder à la source. • Le B118-002-UHDINT et le B118-008-UHD incluent des adaptateurs pour le Royaume-Uni, l’Europe et l’Australie qui peuvent être branchés dans des prises de courant internationales. -
Page 19: Contenu De L'emballage
• Coupleur HDMI ultra-haute définition (UHD) 4 K x 2 K • Alimentation externe • B118-002-UHD (entrée : 100 à 240 V, 50/60 Hz, 0,2 A, sortie : 5 V 1 A) • B118-002-UHDINT (entrée : 100 à 240 V, 50/60 Hz, 0,2 A, sortie : 5 V 1 A)* •... -
Page 20: Installation
Installation Source B118-008-UHD Remarques : • Les distances maximales mentionnées dans ces instructions ont été testées à une résolution vidéo 4K x 2K UHD de 3 840 x 2 160 @ 24 Hz et 30 Hz avec 36 bits (12 bits par canal) Deep Color en utilisant des câbles HDMI de 28 AWG (0.08 mm ). - Page 21 Répéter l'étape 3 pour les ports de sortie restants du coupleur. Brancher le bloc d'alimentation inclus au coupleur, puis le brancher à un parasurtenseur Tripp Lite, à l'unité de distribution de puissance (PDU) ou à un onduleur. Mettre la source HDMI, le coupleur et les écrans sous tension.
-
Page 22: Dépannage
Répéter l’étape 5 pour le reste des ports de sortie dans l’installation. Brancher la source d’alimentation incluse à chaque coupleur dans l’installation, puis la brancher à un parasurtenseur Tripp Lite, à l’unité de distribution de puissance (PDU) ou à un onduleur. Mettre la source HDMI et les écrans sous tension. - Page 23 Dépannage Quelle résolution cherchez-vous à obtenir? Les coupleurs HDMI UHD 4 K x 2 K de Tripp Lite sont testés pour prendre en charge une résolution vidéo jusqu'à 3 840 x 2 160 @ 24 Hz et 30 Hz, à...
-
Page 24: Garantie
Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. -
Page 25: Pусский
Руководство пользователя Разветвители UHD 4Kx2K HDMI Модели: B118-002-UHD, B118-002-UHDINT B118-004-UHD, B118-008-UHD Характеристики продукта Содержимое упаковки Установка Выявление и устранение неисправностей Гарантийные обязательства English Español Français 1111 W. 35th Street, Chicago, IL 60609 • tripplite.com/support Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. -
Page 26: Характеристики Продукта
• Совместимость с системами HDCP и EDID • Подключение по технологии Plug-and-play без необходимости использования каких-либо программ или драйверов • Модель B118-002-UHD оснащается вмонтированным кабелем для подключения к источнику • Модели B118-002-UHDINT и B118-008-UHD комплектуются блоком питания международного образца со штепсель-переходниками для подключения к розеткам... -
Page 27: Содержимое Упаковки
• Разветвитель UHD 4Kx2K HDMI • Внешний блок питания • B118-002-UHD (вход: 100-240 В, 50/60 Гц, 0,2 А; выход: 5 В; 1 А) • B118-002-UHDINT (вход: 100-240 В, 50/60 Гц, 0,2 А; выход: 5 В; 1 А)* • B118-004-UHD (вход: 100-240 В; 50/60 Гц; 0,35 A; Выход: 5 В, 2 А) •... -
Page 28: Установка
Установка Источник B118-008-UHD Примечания: • Максимальные расстояния, указанные в настоящем руководстве, тестировались при видеоразрешении UHD 4Kx2K, равном 3840 x 2160 при 24 Гц и 30 Гц с 36-битовым кодированием цвета (по 12 бит на канал) с использованием HDMI-кабелей калибра 28 AWG (0,08 мм ). - Page 29 подключение разветвителей B118-008-UHD к каждому порту обеспечивает возможность подключения до 512 дисплеев. Для этой цели рекомендуется использовать выпускаемые компанией Tripp Lite высокоскоростные HDMI-кабели высшего качества серии P569-XXX-CERT. Перед началом установки все подключаемые устройства должны быть обесточены. Подключите источник HDMI-сигнала к порту Input (Вход) разветвителя первого уровня.
-
Page 30: Выявление И Устранение Неисправностей
Повторите шаг 5 для остальных портов Output (Выход), задействованных в установке. Подключите к каждому используемому в установке разветвителю поставляемый в комплекте источник питания, затем включите его в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Включите питание источника HDMI-сигнала и дисплеев. Выявление и устранение неисправностей... - Page 31 Выявление и устранение неисправностей Какой длины кабель HDMI вы используете? (Подробнее о максимальной протяженности кабеля см. в разделе Установка данного руководства). Чем короче используемый кабель, тем выше разрешение, которое вы сможете получить. В случае невозможности добиться приемлемого качества изображения попробуйте использовать...
-
Page 32: Гарантийные Обязательства
вероятностью приведет к сбою оборудования жизнеобеспечения или значительному снижению его безопасности или эффективности. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 1111 W. 35th Street, Chicago, IL 60609 • tripplite.com/support 20-09-261 93-36A7_RevF 20-09-261-9336A7-Book.indb 32...
