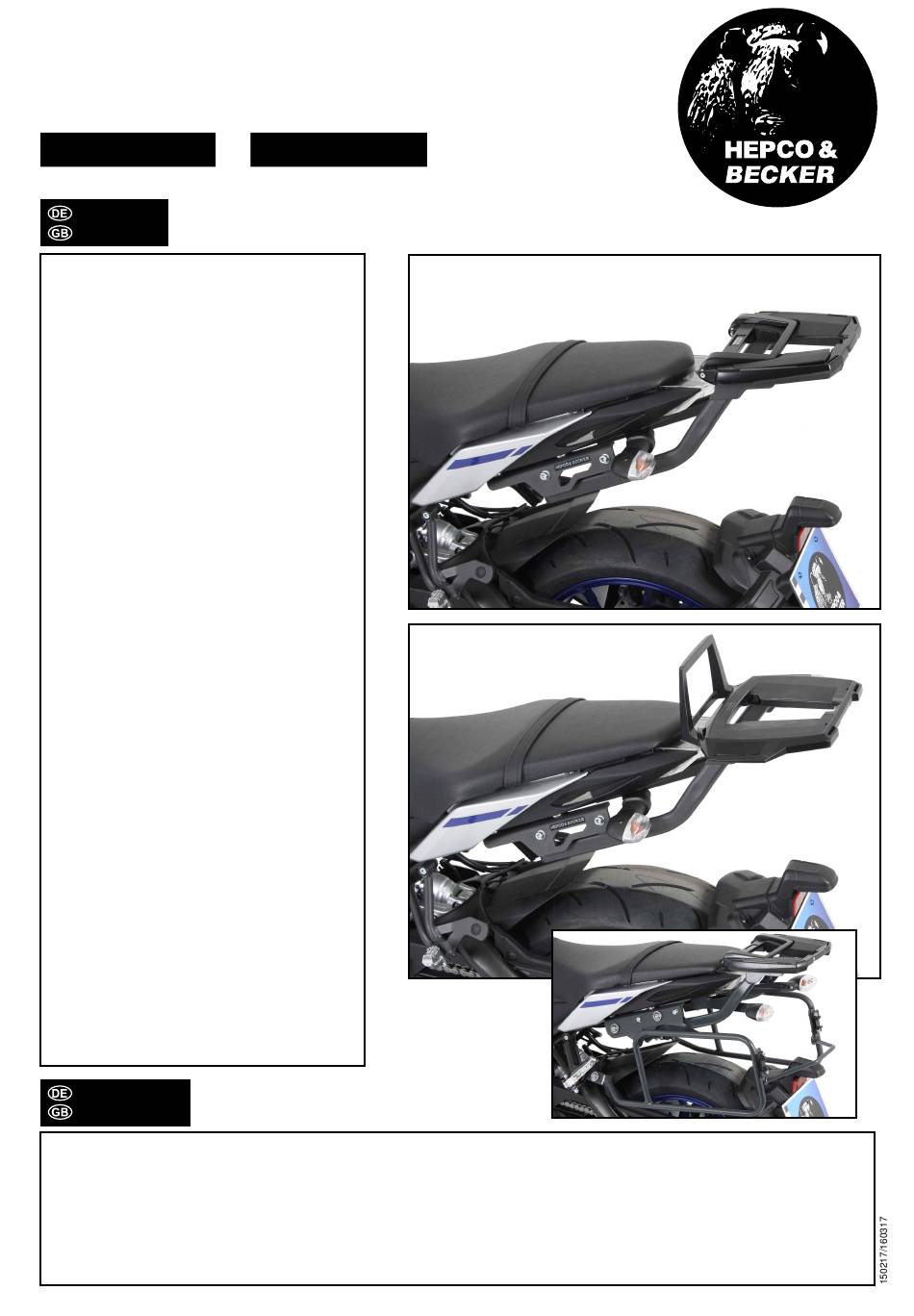

hepco & becker 6614557 01 05 Manual

YAMAHA MT-09
ab Baujahr 2017 / from date of manufacture 2017
Easyrack
Artikel Nr.: / Item-no.:
4557
661 01 05
INHALT
CONTENTS
1x 700009622 Rohradapter links
1x 700009633 Rohradapter rechts
1x 700008343 Halteadapter oben links
1x 700008344 Halteadapter oben rechts
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
1x 700009624 Schraubensatz:
4x Zylinderschraube Innensechskant M8x25
4x Zylinderschraube Innensechskant M8x35
4x Zylinderschraube Innensechskant M6x20
4x Zylinderschraube Innensechskant M6x12
4x Selbstsichernde Mutter M6
4x Selbstsichernde Mutter M8
4x Viereck-Scheibe 20x20x ø6,4
4x U- Scheibe Ø6,4
12x U- Scheibe Ø8,4
4x Aludistanz Ø18xØ9x13mm
1x 700009622 tube adapter left
1x 700009623 tube adapter right
1x 700008343 mounting adapter top left
1x 700008344 mounting adapter top right
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
1x 700009624 Screw kit:
4x allen screw M8x25
4x allen screw M8x35
4x allen screw M6x20
4x allen screw M6x12
4x self lock nut M6
4x self lock nut M8
4x special washer 20x20x ø6,4
4x washer Ø6,4
12x washer Ø8,4
4x alu spacer Ø18xØ9x13mm
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Alurack
Artikel Nr.: / Item-no.:
4557
652 01 05
Easyrack
Alurack
Kombinierbar mit
Lock it Kofferträger
Combinable with
Lock it side carrier
anthrazit/anthracite
1
