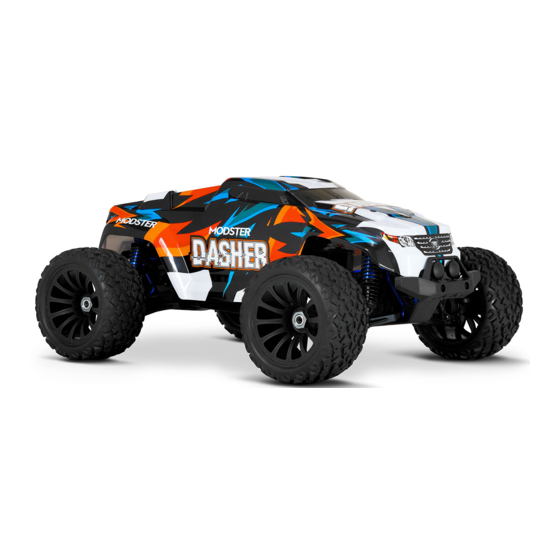

- Page 1 Betriebsanleitung MODSTER DASHER V2 USER MANUAL /BETRIEBSANLEITUNG A N -2 6 5 0 61 www.modster.at...
-
Page 2: Table Of Contents
Betriebsanleitung MODSTER DASHER V2 Inhaltsverzeichnis 1. Einleitung 2. Hinweis zur Sicherheit 3. Vor dem Start 4. Produktinfo 5. Lieferumfang 6. Technische Daten 7. Inbetriebnahme 8. Wartung S.10 9. Regelmäßige Kontrollen S.10 10. Entsorgung S.11 11. Explosionsansicht S.12 12. Ersatzteile S.14... -
Page 3: Einleitung
1. Einleitung Sehr geehrter Kunde, sehr geehrte Kundin, wir freuen uns, dass Sie ein Produkt aus dem Hause MODSTER Racing gewählt haben. Alle Modelle werden vor der Auslieferung sorgfältig auf Vollständigkeit und Funktion geprüft. Aufgrund ständiger Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns technische Änderungen sowie Änderungen in Ausstattung und Design ohne Ankündigung vor. - Page 4 Betriebsanleitung MODSTER DASHER V2 • Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern und Haustieren auf, da diese die Batterien/Akkus versehentlich verschlucken können. Suchen Sie in diesem Fall umgehend einen Arzt auf! • Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung Verätzungen verursachen. Falls Haut oder Augen mit dem Elektrolyten in Kontakt kommen, spülen Sie die Stelle sofort sorgfältig mit klarem Wasser und suchen Sie einen Arzt auf.
-
Page 5: Produktinfo
• Steckverbindungen auf richtigen Kontakt und Beschädigungen prüfen. Water Resistant Der MODSTER ist so konstruiert, dass Motor, Regler und Servo Spritzwassergeschützt sind, also bei feuchten Bedingungen gefahren werden kann. Spritzwassergeschützt heißt nur, dass ein Gerät Wasserspritzer verträgt, aber nicht in Wasser eingetaucht, oder längere Zeit sehr hoher Luftfeuchtigkeit oder etwa starkem Regen ausgesetzt werden darf. - Page 6 Betriebsanleitung MODSTER DASHER V2 7. Wegeinstellung CH3: Bitte setzen Sie CH4 in die Mitte, bevor Sie die Taste CH3 EPA +/- drücken, dann drücken Sie EPA +/-. So können Sie den Winkel von ST einstellen 8. Wegeinstellung CH4: Bitte stellen Sie den CH4-Schalter auf links oder rechts, drücken Sie dann EPA +/- und stellen den Winkel ein Batteriefach: Für [4] AA-Batterien...
- Page 7 Betriebsanleitung MODSTER DASHER V2 SPEZIFIKATIONEN Teile-Nr. XC4R Pistolengriff Konfiguration Kanäle Eingangsspannung AA x4 Länge in mm 155.10 Höhe in mm 193.70 Breite in mm 81.30 Akku/Batterie-Installation Empfänger-Installation und -Verbindung Wenn Sie AA-Batterien/NIMH-Akkus einsetzen und die Span- Installation nung unter 4,5 V ± 0,2 liegt, ertönt der Summer dauerhaft und die LED sollte zu blinken beginnen.
- Page 8 Gas Servo Betriebsanleitung MODSTER DASHER V2 ACHTUNG: SCHLIESSEN SIE NIE EINE BATTERIE MIT EINER SPANNUNG HÖHER ALS 8.0V AN DEN EMPFÄNGER AN. DIES R R e e c c e e i i v v e e r r KÖNNTE DIE ELEKTRONIK BESCHÄDIGEN.
-
Page 9: Inbetriebnahme
Betriebsanleitung MODSTER DASHER V2 Fehlerbehebung Wenn es keine Rückwärtsfunktion gibt und Sie die Mitte nicht finden können, überprüfen Sie bitte, ob sich das die Trimmung in der Mitte befindet oder nicht. Pflegehinweise 1. Verwenden Sie zum Reinigen Ihrer Geräte immer ein sauberes, trockenes Tuch oder eine Bürste mit weichen Borsten. - Page 10 Betriebsanleitung MODSTER DASHER V2 Fahrbetrieb Beachten Sie die Sicherheitsanweisungen zum Fahrbetrieb in dieser Anleitung! Machen Sie sich mit dem Fahrverhalten des Modells schrittweise vertraut: • Stellen Sie sich hinter das Modell und steuern sie es zuerst von sich weg. Die Reaktion des Modells auf die Steuerung ist dann die gleiche, als wenn Sie selbst am Steuer sitzen.
- Page 11 Betriebsanleitung MODSTER DASHER V2 Anstellwinkel Die Federelemente können sowohl oben, an der Dämpferbrücke, als auch am unteren Querlenker in andere Anlenkpunkte umgesetzt wer- den. Auf diese Weise wird ebenfalls eine Höher-/Tieferlegung des Modells erzielt. Mit dem Umsetzen der Stoßdämpfer ändert sich aber auch der Winkel, unter dem die Kraft in den Dämpfer eingeleitet wird.
-
Page 12: Wartung
Betriebsanleitung MODSTER DASHER V2 Einstellung des Sturzes an der Vorder- und Hinterachse Die Sturzeinstellung erfolgt über Spannschrauben (Pfeil) in den oberen Querlenkern.Drehen der Spannschraube im Uhrzeigersinn (nach vorne) verkürzt den Querlen-ker, das Rad wird oben nach innen gezogen in Richtung „negativer Sturz“.Drehen der Spannschraube gegen den Uhrzeigersinn... -
Page 13: Entsorgung
Betriebsanleitung MODSTER DASHER V2 10. Entsorgung Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus ver pflichtet; eine Entsorgung über den Hausmüll ist untersagt! Das nebenstehende Symbol weist auf das Verbot der Entsorgung über den Hausmüll hin. -
Page 14: Explosionsansicht
Betriebsanleitung MODSTER DASHER V2 11. Explosionsansicht 226090 www.modster.at... - Page 15 Betriebsanleitung MODSTER DASHER V2 226044 www.modster.at...
-
Page 16: Ersatzteile
Betriebsanleitung MODSTER DASHER V2 12. Ersatzteile www.modster.at... - Page 17 Betriebsanleitung MODSTER DASHER V2 218131 LIPO AKKU 3S 11,1V LADEGERÄT AC MODSTER 3800 MAH 35C (DEANS) 60 CHARGER LIPO 2-4S www.modster.at...
- Page 18 User Manual MODSTER DASHER V2 Contents 1. Introduction S.17 2. Safety Notes S.17 3. Before Starting S.17 4. Product Information S.19 5. Contents S.19 6. Technichal Details S.19 7. How-To-Start Guide S.20 8. Maintainance S.24 9. Regularly Controls S.24 10. Disposal S.25...
-
Page 19: Introduction
Declaration of conformity The manufacturer hereby declares that this product is in accordance with the essential requirements and other relevant provisions of Directive 1999/5 / EC. The declaration of conformity can be requested from us. customersupport@modster.at - www.modster.at 2. Safety Notes RC car models are no toy! Always use the product responsibly. - Page 20 User Manual MODSTER DASHER V2 • Conventional alkaline batteries (1.5V) are intended for single use only and must then be properly disposed of. • Dispose of empty batteries or defective batteries enivronmetally correctly at the authorized collection points. Disposal over household waste is prohibited! •...
-
Page 21: Contents
Water Resistant The MODSTER Dasher is designed so that the motor, regulator and servo are splash-proof, ie can be operated under humid conditions. Splash-proofed means only that a device can withstand water sprays, but it must not be immersed in water, or exposed to excessive humidity or strong rain for a long time. - Page 22 User Manual MODSTER DASHER V2 7. CH3-EPA+/- Please put CH4 in the middle of before you press the CH3 EPA+/-,then press EPA+/-, you can adjust the angle of ST 8. CH4-EPA+/- Please put the CH4 switch on left or right, then press...
- Page 23 User Manual MODSTER DASHER V2 XC4R AA x4 155.10 193.70 81.30 Battery Installation Receiver Installation & Connection Using the AA batteries or NIMH batteries, when the voltage Installation is lower than 4.5V ±0.2, the buzzer sounds continuously, and the LED should start flashing.
- Page 24 User Manual MODSTER DASHER V2 Pairing The Transmitter & Receiver 1. Turn on the receiver power. Press the SW switch.The receiver’s LED should start flashing. 2. Turn on the transmitter. 3. When the LED on the receiver becomes solid,the binding process is completed.
- Page 25 User Manual MODSTER DASHER V2 Fault Handing When there is no backward function and you can’t find the centre bit, please check, if the TRIM is on centre or not. General Care 1. Always use clean, dry cloth or soft bristle brush to clean your equipment.
- Page 26 User Manual MODSTER DASHER V2 • If necessary, stop the engine with the trim on the transmitter. • Press the throttle / brake lever on the remote control forward. The speed of rotation of the motor should change steadily. •...
- Page 27 User Manual MODSTER DASHER V2 Angle of Attack The spring elements can be converted into other pivot points both at the top, at the shock absorber bridge and at the lower transverse link. In this way, the model is also raised / lowered. However, by changing the shock absorbers, the angle at which the force influences the damper also changes.
-
Page 28: Maintainance
User Manual MODSTER DASHER V2 CAMBER Adjustment of the camber at the front and rear axle Adjusting the camber is done by means of the tensioning screws (arrow) in the upper crossbars. Turning the tensio- ning screw clockwise (forwards) shortens the crossbar, the wheel is pulled upwards in the direction of „negative fall“. -
Page 29: Disposal
User Manual MODSTER DASHER V2 10. Disposal Dispose of the product at the end of its service life in accordance with the applicable legal regulations. Batteries You as an end user are obliged by law (battery ordinance) to return all used batteries and accumulators; Disposal over household waste is prohibited! This symbol indicates the prohibition of disposal via household waste. -
Page 30: Explosion View
User Manual MODSTER DASHER V2 11. Explosion View 226090 www.modster.at... - Page 31 User Manual MODSTER DASHER V2 226044 www.modster.at...
-
Page 32: Spare Parts
User Manual MODSTER DASHER V2 12. Spare Parts www.modster.at... - Page 33 User Manual MODSTER DASHER V2 218131 LIPO AKKU 3S 11,1V LADEGERÄT AC MODSTER 3800 MAH 35C (DEANS) 60 CHARGER LIPO 2-4S www.modster.at...
