- Page 1 HD Pan & TilT Wi-Fi Day/nigHT Camera DCS-5030l QUICK INSTALLATION GUIDE КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ GUÍA DE INSTALACIÓN RÁPIDA GUIA DE INSTALAÇÃO RÁPIDA 快速安裝指南 PETUNJUK PEMASANGAN CEPAT...
-
Page 2: Contents Of Packaging

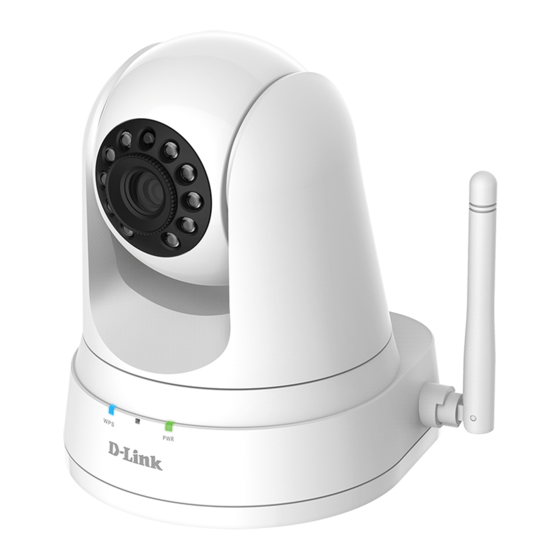

CONTENTS OF PACKAGING HD PAN & TIlT WI-FI DAy/NIGHT CAmErA DCS-5030L mOUNTING KIT POWEr ADAPTEr ETHErNET CABlE (CAT5 UTP) CONNECTS THE CAMERA TO YOUR ROUTER DURING SETUP QUICK INSTAll CArD If any of these items are missing from your packaging, contact your reseller. -
Page 3: Product Setup
Congratulations, your DCS-5030L is now ready to use! Be sure to check the support.dlink.com website periodically for the latest firmware updates to keep your product secure and up to date with the latest features. - Page 4 POrTAl After registering your DCS-5030L camera with a mydlink account in the mydlink Home mobile app, you will be able to remotely access your camera from the www.mydlink.com website. After signing in to your mydlink account, you will see a screen similar to the following: Step 1: Open Internet Explorer and go to http://www.mydlink.com, then sign into mydlink.
-
Page 5: Mounting The Camera
Using the supplied thumbscrew, fasten the camera to the mounting bracket. Connect the power cable to the camera. Step 6: Adjust the angle of the arm on the mounting bracket as required. Tighten the thumbscrew to lock the arm in place. DCS-5030l... -
Page 6: Troubleshooting
WHy IS THE CAmErA VIEW HAZy Or BrIGHT WHEN USING NIGHT VISION mODE? The IR night vision lights on the camera may be reflecting off of a nearby surface or window. Try repositioning your camera to avoid reflections or glare. DCS-5030l... - Page 7 TeCHniCal SUPPOrT You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: D-link middle East - Dubai, U.A.E. Tel: 1300-766-868 Plot No. S31102, 24/7 Technical Support Jebel Ali Free Zone South, Web: http://www.dlink.com.au P.O.Box 18224, Dubai, U.A.E.
- Page 8 Fax: +961 4 54 49 71 Ext:12 Email: taoun@dlinkmea.com Bahrain Technical Support: +973 1 3332904 Kuwait: Technical Support: + 965 22453939 / +965 22453949 Türkiye Büyükdere Cad. Ferro Plaza No:155 D: 1 K: 1 Zincirlikuyu / Istanbul Tel: +90 (212) 289-56-59 Email: info.tr@dlink.com.tr DCS-5030l...
-
Page 9: Комплект Поставки
КОМПЛЕКТ ПОСТАВКИ БЕСПРОВОДНАЯ ОБЛАЧНАЯ СЕТЕВАЯ HD-КАМЕРА С ПРИВОДОМ НАКЛОНА/ПОВОРОТА И ПОДДЕРЖКОЙ НОЧНОЙ СЪЕМКИ DCS-5030L МОНТАЖНЫЙ КОМПЛЕКТ АДАПТЕР ПИТАНИЯ ETHERNET-КАБЕЛЬ 5 КАТЕГОРИИ ДЛЯ ПОДКЛЮЧЕНИЯ КАМЕРЫ К МАРШРУТИЗАТОРУ И НАСТРОЙКИ ПАРАМЕТРОВ КАРТОЧКА БЫСТРОЙ УСТАНОВКИ Если что-либо из перечисленного отсутствует, обратитесь к поставщику. - Page 10 Когда появится запрос сканирования QR-кода, используйте код, указанный на карточке быстрой установки из комплекта поставки или на этикетке устройства. Поздравляем, теперь камера DCS-5030L готова к использованию! Обязательно проверяйте периодически Web-сайт support.dlink.com на предмет наличия обновлений программного обеспечения, чтобы гарантировать безопасность устройства и поддержку новейших функций.
- Page 11 ПОРТАЛ mydlink Зарегистрировав камеру DCS-5030L в облачном сервисе mydlink с помощью приложения mydlink Home, Вы также сможете получить удаленный доступ к камере, используя Web- сайт www.mydlink.com. После авторизации под учетной записью mydlink Вы увидите окно, представленное ниже: Шаг 1: Откройте Internet Explorer и перейдите на Web-сайт http://www.mydlink.com, затем...
-
Page 12: Монтаж Камеры
Прикрепите кронштейн к стене с помощью входящих в комплект поставки винтов. Шаг 5: Используя входящий в комплект поставки винт, прикрепите камеру к кронштейну. Подключите кабель питания к камере. Шаг 6: Отрегулируйте положение кронштейна. Затяните винт, чтобы зафиксировать его в требуемом положении. DCS-5030l... -
Page 13: Поиск И Устранение Неисправностей
Можно повернуть кольцо фокусировки на передней части камеры, чтобы отрегулировать фокус. ПОЧЕМУ НА ИЗОБРАЖЕНИИ С КАМЕРЫ НАБЛЮДАЕТСЯ ДЫМКА ИЛИ ЯРКИЙ СВЕТ ПРИ ИСПОЛЬЗОВАНИИ РЕЖИМА НОЧНОГО НАБЛЮДЕНИЯ? Возможно, свет от инфракрасных светодиодов камеры отражается от близлежащей поверхности или окна. Попробуйте изменить положение камеры. DCS-5030l... - Page 14 • По горизонтали: 94,36° • IPV4, ARP, TCP, UDP, ICMP • По вертикали: 59,3° • DHCP-клиент • По диагонали: 110,44° • NTP-клиент (D-Link) • DNS-клиент УГОЛ ПОВОРОТА/НАКЛОНА • DDNS-клиент • Угол поворота: От -170° до +170° (Всего 340°) • SMTP-клиент...
- Page 15 Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...
-
Page 16: Contenido Del Empaque
CONTENIDO DEl EmPAQUE CÁmArA IP PAN & TIlT WIrElESS DÍA/NOCHE DCS-5030L KIT DE mONTAJE FUENTE DE AlImENTACIÓN CABlE ETHErNET (CAT5 UTP) CONECTE LA CÁMARA A SU ROUTER DURANTE LA INSTALACIÓN TArJETA DE INSTAlACIÓN rÁPIDA Si alguno de estos elementos no se encuentran en el empaque, por... -
Page 17: Instalación Del Producto
Cuando se le pide escanear un código QR, utilice el código de la tarjeta de instalación rápida de su empaque, o en la etiqueta pegada en el dispositivo. Felicitaciones, su DCS-5030L ya está lista para usarla! Asegúrese de revisar el sitio web support. dlink.com periódicamente con las últimas actualizaciones de firmware para mantener su producto seguro y al día con las últimas características. - Page 18 POrTAl mydlink Después de registrar la cámara DCS-5030L en una cuenta de mydlink con la aplicación móvil mydlink Home, usted será capaz de acceder remotamente a su cámara desde la página web www.mydlink.com. Después de iniciar sesión en su cuenta mydlink, verá una pantalla similar a la...
-
Page 19: Montaje De La Cámara
Conecte el cable de alimentación a la cámara. Paso 6: Ajuste el ángulo del brazo en la abrazadera de montaje según se requiera. Apriete el tornillo de mariposa para fijar el brazo en su lugar. DCS-5030l... -
Page 20: Solución De Problemas
¿POr QUÉ lA VISTA DE lA CÁmArA ESTA NEBUlOSA O BrIllANTE CUANDO SE UTIlIZA mODO VISIÓN NOCTUrNA? Las luces de la visión nocturna del IR de la cámara pueden estar reflejándose fuera de una superficie o ventana cercana. Intente re-ubicar la cámara para evitar reflejos o deslumbramientos. DCS-5030l... - Page 21 SOPOrTE TÉCNICO PArA USUArIOS EN lATINO AmErICA Por favor revise el número telefónico del Call Center de su país en http://www.dlinkla.com/soporte/call-center Soporte Técnico de D-link a través de Internet Horario de atención Soporte Técnico en www.dlinkla.com e-mail: soporte@dlinkla.com & consultas@dlinkla.com...
-
Page 22: Conteúdos Da Embalagem
CONTEÚDOS DA EmBAlAGEm CÂmErA HD PAN & TIlT WI-FI COm VISÃO NOTUrNA DCS-5030L KIT DE mONTAGEm ADAPTADOr DE ENErGIA CABO DE rEDE ETHErNET (CAT5 UTP) CONECTE A CÂMERA EM SEU ROTEADOR PARA INSTALAÇÃO GUIA rÁPIDO DE INSTAlAÇÃO Se algum destes itens estiver faltando em sua embalagem, por favor contate seu revendedor. -
Page 23: Instalação Do Produto
Parabéns, a sua câmera DCS-5030L está pronta para uso! Certifique-se de verificar periodicamente o site support.dlink.com para que as atualizações de firmware mais recentes para manter o seu produto seguro e atualizado com as mais recentes funcionalidades. - Page 24 POrTAl mydlink Depois de registrar sua câmera DCS-5030L com uma conta mydlink com o aplicativo mydlink Home, você será capaz de acessar remotamente a câmera do site da www.mydlink.com. Depois de fazer login em sua conta mydlink, você verá uma tela semelhante à seguinte: Passo 1: Abra o Internet Explorer e vá...
- Page 25 Usando o parafuso fornecido, prenda a câmera no suporte de montagem. Conecte o cabo de energia para a câmera. Passo 6: Ajuste o ângulo do braço sobre o suporte de montagem, conforme necessário. Aperte o parafuso para travar o braço no lugar demarcado. DCS-5030l...
-
Page 26: Guia De Solução De Problemas
POrQUE A VISÃO DA CÂmErA ESTÁ POUCO NÍTIDA OU COm mUITO BrIlHO QUANDO USANDO O mODO DE VISÃO NOTUrNA? As luzes de visão noturna (IR) da câmera podem estar refletindo sobre uma superfície refletora próxima, como um espelho ou janela. Tente reposicionar a câmera para evitar reflexos ou brilho. DCS-5030l... - Page 27 SUPOrTe TÉCniCO Caso tenha dúvidas na instalação do produto, entre em contato com o Suporte Técnico D-Link. Acesse o site: www.dlink.com.br/suporte DCS-5030l...
- Page 28 包裝內容 HD旋轉式無線網路攝影機 DCS-5030L 壁掛配件 電源供應器 乙太網路線(CAT5 UTP) 在設定時連接攝影機至您的路由器 中 文 快速安裝資訊卡 若包裝內有缺少任何物品，請和您的經銷商聯絡。 系統需求 • 802.11ac/n/g無線路由器 • 寬頻網路連線 • iPhone、iPad或Android智慧型手機或平板電腦 DCS-5030l...
- Page 29 產品設定 設定您的攝影機 請依照以下的指示來設定您的mydlink攝影機。 步驟 請使用您的行動裝置，至iTunes App Store或Google Play內搜尋「mydlink Home」，或至網頁 mydlinkhomeapp.dlink.com來下載mydink Home app。 步驟 請開啟mydlink Home app並建立一個新帳戶或登入您現有的mydlink帳戶。 iOS: 若跳出是否允許此app存取您位置的確認訊息，請選擇「允許」。 Android: 請確認在您行動裝置的設定內已開啟位置服務。 中 文 步驟 在登入後，請點選左上角的設定圖示 並點選「新增裝置」，再依照指示來設定。 當進行至要求您掃描QR code的步驟時，請掃描在包裝內附快速安裝資訊卡上、或在您裝置 標籤上的QR code。 恭喜您已完成DCS-5030L的設定! 請定期造訪support.dlink.com網站來檢查新韌體以確保裝置的安全性 及擁有最新的功能。 備註 若您在將此攝影機註冊至mydlink帳戶時遇到問題，或您購買的是已拆封或重覆銷售的產品，請 在裝置有電源時用迴紋針按壓reset孔約10秒來清除所有設定並回復至出廠預設值。在您退換貨前，也 請先執行以上硬體reset的程序來清除您的個人資料。 DCS-5030l...
- Page 30 平台 在將 DCS-5030L 註冊到 mydlink 帳戶後，您可以透過 www.mydlink.com 網站來遠端存取您的攝影機。 在登入您的 mydlink 帳戶後即可看到類似以下的畫面 : 步驟 1: 開啟網頁瀏覽器，在網址內輸入 http://www.mydlink.com，再以 mydlink 註冊的帳戶資料登入。 步驟 2: 從裝置清單內選擇您的攝影機後即可看到攝影機的即時影像。 中 文 DCS-5030l...
- Page 31 壁掛攝影機 請參考以下說明來使用臂架將攝影機安裝在牆面或天花板上。建議您在做完所有攝影機設定並確定可 連通網路之後再做此動作，以節省後續又拆裝的麻煩。 步驟 請將臂架貼放到您想要的位置，用鉛筆在兩個螺絲孔位處做記號。請 確認臂架的方向，且預留足夠的空間給攝影機和線材連接。 步驟 請依牆面或天花板的材質以適當的工具在您做記號的位置鑽孔。若為 水泥牆壁等較硬的材質時，請先用6mm的鑽頭鑽兩個25mm深的孔， 然後放入塑膠壁虎以支撐螺絲。 步驟 為了讓壁掛的環境可以更美觀，您可以將線材隱藏在背板內。請先將 中 背板的上蓋打開，將線材穿過背板並放入溝槽內，確認突出背板上方 的線材有足夠的長度可以連接攝影機，再將上蓋蓋回背板。 文 步驟 使用包裝內附的螺絲鎖上背板。 步驟 使用包裝內附的指旋螺絲來將攝影機固定在臂架上，之後將電源線連 接到攝影機。 步驟 依您的需求來調整臂架角度，最後將指旋螺絲轉緊來固定臂架。 DCS-5030l...
- Page 32 疑難排解 常見問題 影像模糊時該如何解決? 您可以旋轉攝影機鏡頭旁的對焦環來調整焦距。 為何使用夜視模式時影像變得模糊或太亮? 可能是因為攝影機內建的IR夜視燈反射到附近的表面或窗戶，您可以嘗試更換攝影機的位置來避免反 射狀況。 中 文 DCS-5030l...
- Page 33 D-Link 友訊科技 台灣分公司 技術支援資訊 如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣地區用戶可以透過我 們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。 D-Link 免付費技術諮詢專線 0800-002-615 手機付費電話 (02)6600-0123#8715 服務時間：週一至週五，早上9:00到晚上9:00 週六日及國定假日(不含農曆春節) 早上10:00到晚上7:00 網 站：http://www.dlink.com.tw 電子郵件：dssqa_service@dlink.com.tw 如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司 的聯絡資訊以取得相關支援服務。 產品保固期限、台灣區維修據點查詢，請參考以下網頁說明： http://www.dlink.com.tw 中 產品維修： 使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。 文 注意 ! 依據 低功率電波輻射性電機管理辦法 第十二條 : 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用 者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。 第十四條 : 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現 有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。 前項合法通信，指依電信規定作業之無線電信。低功率射頻電機須忍受合法通 信或工業、科學及醫療用電波輻射性電機設備之干擾。 DCS-5030l...
-
Page 34: Isi Kemasan
ISI KEmASAN KAmErA WI-FI HD PAN & TIlT UNTUK SIANG/mAlAm DCS-5030L mOUNTING KIT ADAPTOr lISTrIK KABEl ETHErNET (CAT5 UTP) MENGHUBUNGKAN KAMERA KE ROUTER SELAMA PENGATURAN KArTU INSTAlASI CEPAT Jika terdapat salah satu item yang hilang dari kemasan Anda, hubungi penjual. - Page 35 Ketika Anda diminta untuk memindai kode QR, gunakan kode pada Kartu Instalasi Cepat dalam paket Anda, atau pada label yang melekat pada perangkat Anda. Selamat, DCS-5030L Anda sekarang siap untuk digunakan! Pastikan Anda mengunjungi situs support.dlink.com secara berkala untuk mendapatkan update firmware terbaru agar produk Anda memiliki fitur-fitur terbaru.
- Page 36 POrTAl mydlink Setelah mendaftarkan kamera DCS-5030L Anda dengan akun mydlink di aplikasi mobile mydlink Home, Anda dapat mengakses kamera Anda dari jarak jauh melalui situs www.mydlink.com. Setelah masuk ke akun mydlink Anda, Anda akan melihat tampilan seperti berikut: Langkah 1: Buka Internet Explorer dan buka halaman http://www.mydlink.com, kemudian masuk ke mydlink.
- Page 37 Kencangkan braket pemasangan pada dinding dengan menggunakan sekrup yang disediakan. Langkah 5: Dengan menggunakan sekrup yang disediakan, kencangkan kamera ke braket pemasangan. Sambungkan kabel listrik ke kamera. Langkah 6: Sesuaikan sudut lengan pada mounting bracket. Kencangkan sekrup untuk mengunci lengan di tempat. DCS-5030l...
- Page 38 Anda dapat mengubah cincin fokus di bagian depan kamera untuk mengatur fokus. mENGAPA TAmPIlAN KAmErA SEPErTI BErKABUT KETIKA mENGGUNAKAN NIGHT VISION? Lampu IR night vision pada kamera dapat memantul dari permukaan atau jendela terdekat. Coba ubah posisi kamera Anda untuk menghindari pantulan cahaya. DCS-5030l...
- Page 39 DUKUngan TeKniS Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-link melalui Internet: Email : support@dlink.co.id Website : http://support.dlink.co.id DCS-5030l...
- Page 40 WIRELESS NETWORK REMINDER Wireless Network Name (SSID) Wireless Network Password Ver.1.00(DI)_130X183 2015/04/09 6CS5030LQW01G...
