Summary of Contents for Keysight Technologies 82351B

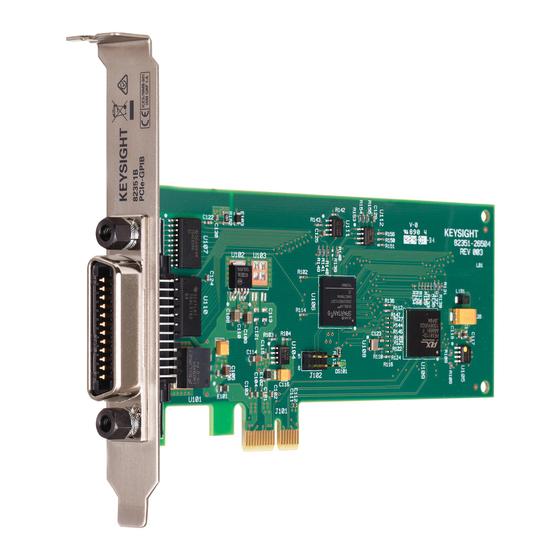

- Page 1 Keysight 82351B Keysight 82351B PCIe®-GPIB Interface PCIe®-GPIB Interface Quick Start Quick Start Poster Guide...
- Page 2 Do not proceed beyond a WARNING notice until the indicated conditions are fully understood and met. For further safety information details, refer to the Keysight 82351B PCIe®-GPIB Interface User’s Guide. Keysight 82351B Quick Start Poster...
- Page 3 Use the device with the cables provided. CAUTION – Repair or service that this not covered in this manual should only be performed by qualified personnels. For further safety information details, refer to the Keysight 82351B PCIe®-GPIB Interface User’s Guide. Keysight 82351B Quick Start Poster...
-
Page 4: Product At A Glance
Keysight 82351B PCIe- GPIB Interface User’s Guide. Ensure the Keysight IO Libraries Suite software is NOTE installed in your PC before installing the 82351B PCle-GPIB interface card. Prod uct at a Glance Keysight 82351B Quick Start Poster... - Page 5 82351B General Information 82351B related documentation See the following documents for information related to the 82351B. All documents are available in electronic format by clicking the IO icon on the Windows® taskbar notification area and selecting Documentation. – Keysight IO Libraries Connectivity Guide...
- Page 6 1 Before Installing the 82351B Unpack and inspect the shipping container for damage Verify that you received the following items in your shipment of the 82351B PCIe-GPIB Interface: – Keysight 82351B PCIe-GPIB Interface Card – Keysight Instrument Control DVD with Keysight IO Libraries Suite –...
-
Page 7: Installing Keysight Io Libraries Suite
After the libraries are installed, the IO icon is displayed on the Windows taskbar notification area. You can click the icon to manually run I/O configuration utilities and to display online documentation. It is not necessary to use the icon at this time. Keysight 82351B Quick Start Poster... - Page 8 Remove a cover plate Remove one of the PC back panel cover plates and fit the 82351B into any PCIe slot that will give adequate clearance for the GPIB connector. Keysight 82351B Quick Start Poster...
- Page 9 GPIB connector as the faceplate can be bent. Replace the cover plate screw This will hold the 82351B in place. Save the blank cover plate for future use if the 82351B is later removed. Replace the PC cover(s) as described in your PC documentation.
- Page 10 LBS screwdriver. Replace the standard profile bracket with the low profile bracket. Follow steps 1 and 3 if you use an Infiniium V-Series NOTE Oscilloscope. Replace the standard profile bracket with the V-Series Profile Bracket (54919-00105). Keysight 82351B Quick Start Poster...
-
Page 11: Connecting Gpib Instruments
– Minimize cable length as much as possible. See the Keysight 82351B PCIe- GPIB Interface User’s Guide for maximum cable lengths. Connect GPIB cables to the 82351B Tighten the GPIB connector screws finger- tight only. - Page 12 Click the IO icon on the Windows taskbar notification area. Click Keysight Connection Expert. Observe the Keysight Connection Expert The 82351B will appear as a PCIe-GPIB interface in the Connection Expert explorer. Connected instruments will be displayed beneath the interface.
- Page 13 7 Programming Instruments via 82351B Use Interactive IO to communicate with instruments After the 82351B has been connected to GPIB instruments and configured, you can use Interactive IO to establish communication between your PC and GPIB instruments. To run Interactive IO for an IEEE- 488.2 compliant instrument, do the...
- Page 14 This information is subject to change without notice. Always refer to the Keysight website for the latest revision. © Keysight Technologies 2014-2017 Edition 2, 26 May 2017 Printed in Malaysia *82351-90100* 82351-90100 www.keysight.com...
- Page 15 Keysight 82351B Keysight 82351B ® PCIe®-GPIB Interface PCIe -GPIB インタ フェース クイック・スター Quick Start ト・ポスター Guide...
- Page 16 に準拠して安全が確認されていま す。IEC 61326-1:2005/ 注意の表示は、危険を表します。 ここに示す操作手順や規則などを EN61326-1:2006 規格に準拠した 正しく実行または遵守しないと、 EMC 設計になっています。 製品の損傷または重要なデータの 損失を招くそれがあります。指定 安全マーク された条件を完全に理解し、それ が満たされていることを確認する まで、注意の指示より先に進まな グランド端子 いでください。 注意、危険あり（具 体的な警告／注意情 報についてはマニュ アルを参照） 警告の表示は、危険を表します。 ここに示す操作手順や規則などを 正しく実行または遵守しないと、 怪我または死亡のおそれがありま す。指定さた条件を完全に理解 し、それが満たされていることを 確認するまで、警告の指示より先 に進まないでください。 詳細な安全情報については、 『Keysight 82351B PCIe®-GPIB Interface User’s Guide』を参照してください。 Keysight 82351B クイック・スタート・ポスター...
- Page 17 示します。 本器は、WEEE 指令（2002/96/EC）のマーキン グ要件に適合します。貼付された製品ラベル は、本電気／電子製品を家庭ゴミとして廃棄 してはならないとを示します。 EMC 規制に対する韓国の認証マークです。専 門的な用途および家庭用以外の電磁界環境で の使用に適した Class A の機器です。 – 機器に損傷や欠陥があると思われる場合は、機 器を使用しないでください。 – 機器にケーブルを接続する前に、機器のすべて のマークを確認してください。 – 可燃性の気体や蒸気がある環境で機器を使用し ないでください。 – 機器に交換部品を装着したり、機器を無断で改 造したりしないでください。 – 機器には、付属のケーブルを使用してください。 – 本書で説明していない修理やサービスは、サー ビスマンのみが実施してください。 詳細な安全情報については、 『Keysight 82351B PCIe®-GPIB Interface User’s Guide』を参照してください。 Keysight 82351B クイック・スタート・ポスター...
- Page 18 はじめに このクイック・スタート・ガイドでは、82351B PCIe-GPIB インタフェース・カードを PC にイン ストールして設定するための簡単な方法を紹介し ます。詳なインストール／設定手順については、 Keysight 82351B PCIe- GPIB Interface User’s 『 Guide 』 を参照してください。 82351B PCle-GPIB インタフェース・カードをイ ンストールする前に、Keysight IO Libraries Suite ソフトウェアが PC にインストールされているこ とを確認してくさい。 製品の概要 Keysight 82351B クイック・スタート・ポスター...
- Page 19 Connection Expert を初めとする Keysight IO Libraries Suite のユーティリティの使用法を詳 細に説明しています。 – 『Keysight VISA Use's Guide』では、Keysight Virtual Instrument Software Architecture （VISA）ライブラリについて説明しています。 – 『Keysight SICL User's Guide for Windows』では、 Windows 用 Keysight Standard Instrument Control Library（SICL）について説明しています。 82351B の詳細については、 http://www.keysight.co.jp/find/82351Bを参照して ください。 Keysight 82351B クイック・スタート・ポスター...
- Page 20 1 82351B をインストールする前に 梱包を開き、輸送用カートンに損傷がないかどうか を確認します。 82351B PCIe-GPIB インタフェースに以下の付属 品が同梱されていることを確認します。 – Keysight 82351B PCIe-GPIB インタフェース・ カード – Keysight IO Libraries Suite が収録された Keysight Instrument Control DVD – ロープロファイル・ブラケット – 82351B クイック・スタートポスター ロープロファイル ・ ブラケット 82351B クイック ・ スタート ・ ポスター Keysight Instrument...
- Page 21 PC の電源を入れ、Keysight IO Libraries Suite が 収録された Keysight Instrument Control DVD を DVD ドライブに挿入します。インストーラが自 動的に起動しない場合は［スタート］＞ ［ファイル名を指定して実行］ をクリックして、 < ドライブ >:autorun\auto.exe と入力します。 ライブラリをインストールする Keysight IO Libraries Suite ウィンドウが表示され たら、画面上の指示に従ってライブラリをインス トールします。この時点では、Keysight Connection Expert を行する必要はありません。 ［IO］アイコンを探す ライブラリをインストールすると、Windows タス クバーの通知領域に［IO］アイコンが表示されま す。このアイコンは、I/O 設定ユーティリティを 手動起動したり、オンライン・ドキュメントを表 示する場合にクリックします。ここでは、このア イコンを使用する必要はありません。 Keysight 82351B クイック・スタート・ポスター...
- Page 22 3 82351B の PC へのインストール カードのシリアル番号を記録する 静電気防止袋からカードを取り出し、シリアル番 号を後で参照できるように記録しておきます。袋 は保管しておいてください。カードを PC から取外 す必要が生じた場合にカードを保管するためです。 PC のカバーを外す PC とすべての周辺機器の電源をオフにします。 電源ケーブルを PC から外します。PC のカバーを 外して、I/O スロットにアクセスできるようにし ます。順については、PC のマニュアルを参照し てください。カードを持ったり装着する際には、 静電放電に注意してください。 カバー・プレートを取り外す PC のリア・パネルのカバー・プレートの 1 つを 取り外し、GPIB コネクタのための十分なスペー スのある任意の PCIe スロットに、82351B を装着 します。 Keysight 82351B クイック・スタート・ポスター...
- Page 23 82351B をインストールする カードのエッジ・コネクタを PC の PCIe 拡張ス ロット・コネクタに挿入します。インタフェース が完全に収まるように、カードの上端を手のひら でしかり押しつけます。GPIB ケーブルを接続で きるように、GPIB コネクタはリア・パネルの開 口部から外に出ている必要があります。カードを 持つときは必ず端を持ってください。また、GPIB コネクタの周りの金属板を曲げないように注意し てください。 カバー・プレートのねじを取り付ける これにより、82351B が適切な位置に固定されま す。取り外したカバー・プレートは、後で 82351B を取り外したときのために保管しておい てください。PC のマニュアルの説明に従って、 PC のカバーを取り付けます。 Keysight 82351B クイック・スタート・ポスター...
- Page 24 ファイルブラケット (54919-00105) に交換 します 標準的な CPU シャーシより小さなシャーシを使 用している場合は、以下の手順を実行します。 9/32 インチ 6 角、 7.0 IN/LBS 締付けトルク・ド ライバを使用して、コネクタ・ブラケットと 標準サイズのブラケットをとめている 6 角ね じを取り外します。 標準サイズのブラケットをロープロファイ ル・ブラケットと交換します。 Infiniium V シリーズ オシロスコープを使用してい る場合は、ステップ 1 ～ 3 に従ってください。 標準プロファイルブラケットを V シリーズ プ ロファイルブラケット (54919-00105) に交換 します。 Keysight 82351B クイック・スタート・ポスター...
-
Page 25: Gpib 測定器の接続
5 GPIB 測定器の接続 接続ガイドラインを確認する – コネクタ取付け部への負担を少なくするため に、ケーブル・コネクタ・ブロックを重ねる 場合は 3 個までにしてください。 – ケーブルはできるだけ短くしてください。 Keysight 『 ケーブルの最大長については、 82351B PCIe- GPIB Interface User’s Guide 』 を 参照してください。 GPIB ケーブルを 82351B に接続する GPIB コネクタのねじを指の力だけで締めます。 例：1 台の測定器の接続 例：複数の測定器の接続 Keysight 82351B クイック・スタート・ポスター... - Page 26 ザードが表示される場合があります。 ［次へ＞］ をクリックして、ウィザードの手順を実行しま す。DVD を挿入する必要はありません。 Keysight Connection Expert を起動する Windows タスクバーの通知領域にある［IO］アイ コンをクリックします。 ［Keysight Connection Expert］をクリックします。 Keysight Connection Expert を見る Connection Expert エクスプローラに、82351B が PCIe-GPIB インタフェースとして表示されます。 接続された測定器がインタフェースの下に表示さ れます。 ［Rescan］をクリックすれば、いつでも 表示情報を更新できます。 82351B を設定する Connection Expert に 82351B が表示されたら、設 定は終了で、プログラミングに使用できます。 Keysight 82351B クイック・スタート・ポスター...
- Page 27 7 82351B 経由での測定器のプログラミング Interactive IO を使用して測定器と通信する 82351B を GPIB 測定器に接続して設定したら、 Interactive IO を使用して PC と GPIB 測定器の間 の通信を確立することができます。IEEE- 488.2 準 拠の測定器に対して Interactive IO を動作させる には、次の手順を実行します。 1 ［Connection Expert］ウィンドウで測定器の アイコンをクリックします。 2 ［Send Command s To This Instrument］をク リックして、Interactive IO を表示します。 デフォルトのコマンド *IDN? がテキスト・...
- Page 28 これは空白のページです。 Keysight 82351B クイック・スタート・ポスター...
- Page 29 この情報は予告なしに変更される 場合があります。最新リビジョン については、Keysight の Web サイ トをご覧ください。 © Keysight Technologies 2014-2017 第 2 版、2017 年 5 月 26 日 Printed in Malaysia *82351-90100* 82351-90100 www.keysight.co.jp...
