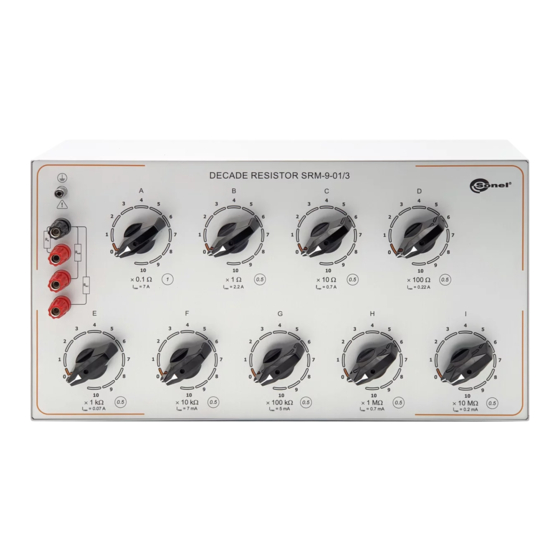

Summary of Contents for Sonel SRM-3

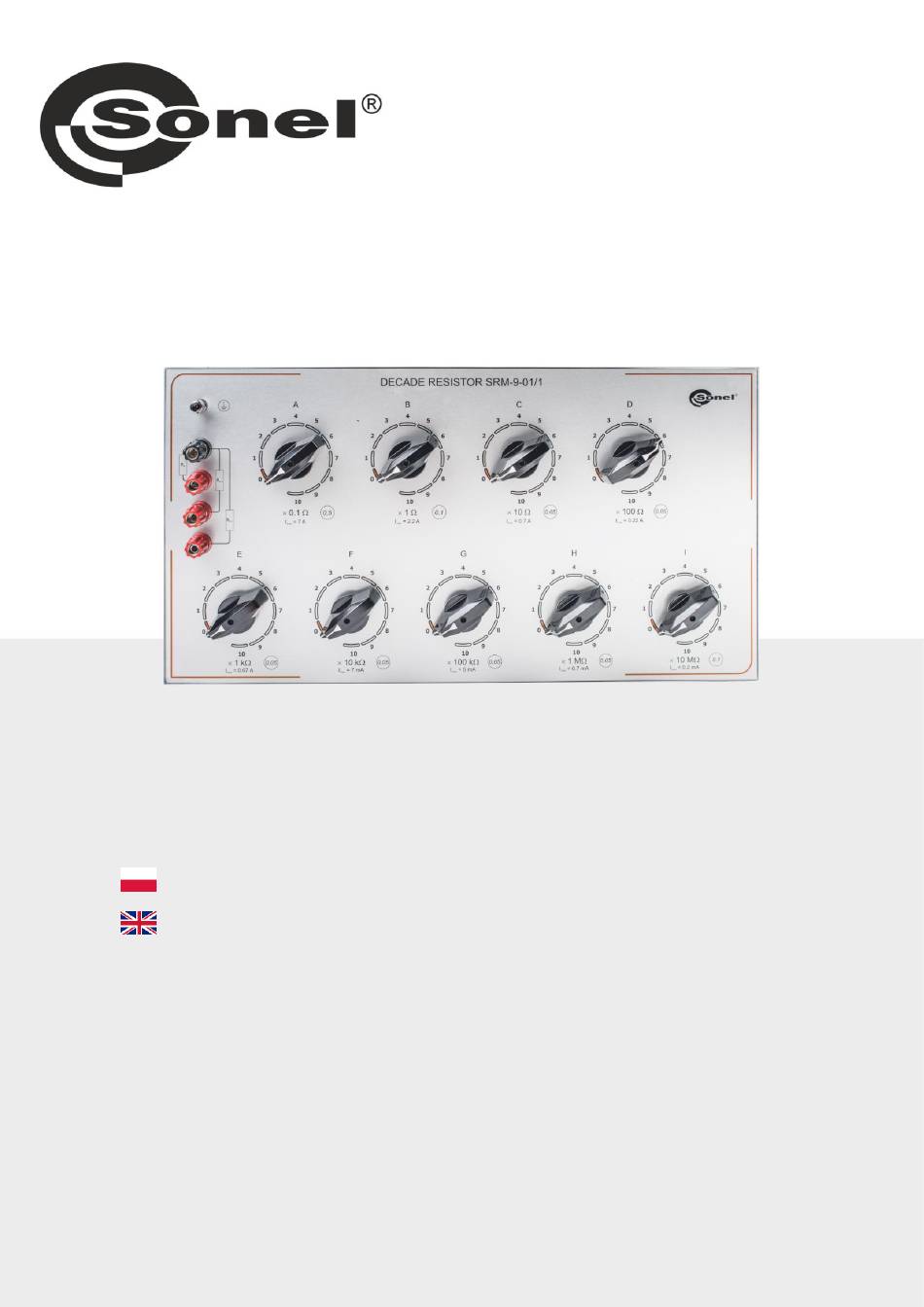

- Page 1 INSTRUKCJA OBSŁUGI USER MANUAL SRM-3 ● SRM-6 ● SRM-9 v1.02 09.06.2021...
- Page 3 INSTRUKCJA OBSŁUGI DEKADY REZYSTANCYJNE SRM-3 ● SRM-6 ● SRM-9 SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.02 09.06.2021...
-
Page 4: Table Of Contents
8.2 Przygotowanie do pracy i wykonanie pomiarów ................7 Wzorcowanie dekady rezystancyjnej ................. 8 10 Zasady obsługi i przechowywania ..................8 11 Transport ..........................8 11.1 Opakowanie ..........................8 11.2 Warunki transportu ........................8 12 Producent ..........................8 SRM-3 ● SRM-6 ● SRM-9 – INSTRUKCJA OBSŁUGI... -
Page 5: Wprowadzenie
Dekady rezystancyjne SRM są przeznaczone do odtwarzania rezystancji AC i DC. Dekady rezystancyjne SRM są wykorzystywane jako wzorcowy przyrząd do kalibracji mierników rezystancji, w tym szeregu urządzeń SONEL serii MPI, MRP, MRU, MIC i innych, wg parametrów: rezystancji uziemienia, napięcia dotykowego, rezystancji DC. -
Page 6: Dodatkowe Parametry Techniczne Dekad Rezystancyjnych Typu Srm
Granica dopuszczalnej wartości dodatkowego błędu pomiarowego spowodowanego zmianami temperatury otoczenia w porównaniu z normalną, w zakresie temperatur pracy jest równa klasie dokładności. Wymiary: ▪ SRM-3............................215 x 147 x 160 mm ▪ SRM-6............................540 х 147 х 160 mm ▪ SRM-9............................472 x 260 x 160 mm Waga: ▪... -
Page 7: Kompletacja
Nie wolno podłączać na wejściu napięcia przekraczającego wartość podaną na przedniej części urządze- nia i w tej instrukcji. UWAGA! Zakazane jest korzystanie z dekady rezystancyjnej bez podłączenia ochronnego uziemienia do uziemienia obwodu systemu elektrycznego budynku. SRM-3 ● SRM-6 ● SRM-9 – INSTRUKCJA OBSŁUGI... -
Page 8: Ogólne Zalecenia Dotyczące Eksploatacji
Dekady rezystancyjne SRM mają wysoką dopuszczalną moc rozproszenia i spełniają wszystkie wymagania, które dotyczą laboratoriów kalibracji i testowania przyrządów pomiarowych dla rezystorów wzorcowych i mogą być wykorzystywane w innych układach pomiarowych AC i DC. SRM-3 ● SRM-6 ● SRM-9 – INSTRUKCJA OBSŁUGI... -
Page 9: Przygotowanie Do Pracy I Wykonanie Pomiarów
Rys. 2. Typowy schemat wykonania sprawdzenia MRP-201 przy pomiarze rezystancji uziemienia Sieć ~220 V (230 V) Rys. 3. Typowy schemat wykonania sprawdzenia MRP-201 przy pomiarze napięcia dotykowego Rys. 4. Typowy schemat wykonania sprawdzenia MPI-530 przy pomiarze rezystancji prądu stałego SRM-3 ● SRM-6 ● SRM-9 – INSTRUKCJA OBSŁUGI... -
Page 10: Wzorcowanie Dekady Rezystancyjnej
Producentem przyrządu prowadzącym serwis gwarancyjny i pogwarancyjny jest: SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica tel. (74) 858 38 00 (Biuro Obsługi Klienta) e-mail: bok@sonel.pl internet: www.sonel.pl Do prowadzenia napraw serwisowych upoważniony jest jedynie producent. Wyprodukowano w Rosji. SRM-3 ● SRM-6 ● SRM-9 – INSTRUKCJA OBSŁUGI... - Page 11 USER MANUAL MANUAL DECADE RESISTORS SRM-3 ● SRM-6 ● SRM-9 SONEL S.A. Wokulskiego 11 58-100 Świdnica, Poland Version 1.02 09.06.2021...
- Page 12 8.2 Preparing and taking measurements ..................... 15 Calibration of the decade resistor ..................16 10 Operation and maintenance ..................... 16 11 Transport ..........................16 11.1 Packaging ..........................16 11.2 Transport conditions ......................... 16 12 Manufacturer ........................16 SRM-3 ● SRM-6 ● SRM-9 – USER MANUAL...
-
Page 13: Introduction
Decade resistors of SRM series are designed to implement AC and DC resistance. SRM resistors are used as standard instrument for the calibration of resistance meters, including a number of SONEL devices of MPI, MRP, MRU, MIC series and others, taking into account earth resistance, contact voltage, DC resistance. -
Page 14: Additional Technical Parameters Of Srm Resistors
Permissible limit of the additional measurement error caused by changes in ambient temperature (compared to the normal operating temperature range) is equal to the accuracy precision class. Dimensions: ▪ SRM-3............................215 x 147 x 160 mm ▪ SRM-6............................540 х 147 х 160 mm ▪ SRM-9............................472 x 260 x 160 mm Weight: ▪... -
Page 15: Content Of The Packaging
Do not connect the input voltage exceeding the value specified on the front of the device and in this manual. UWAGA! It is forbidden to operate the decade resistor without connecting it to the protective earth terminal of the ground circuit used by the electrical system of the building. SRM-3 ● SRM-6 ● SRM-9 – USER MANUAL... -
Page 16: General Guidelines For Using The Device
SRM decade resistors have a high permissible dissipation power and meet all requirements for decade resistors to be used in calibration laboratories and for testing measuring instruments and may be used in other AC/DC measuring systems. SRM-3 ● SRM-6 ● SRM-9 – USER MANUAL... -
Page 17: Preparing And Taking Measurements
Fig. 2 - Typical layout of MRP-201 controls when measuring earth resistance. Network ~220 V (230 V) Fig. 3 - Typical layout of MRP-201 controls when measuring touch voltage. Fig. 4 - Typical layout of MPI-530 controls when measuring DC resistance. SRM-3 ● SRM-6 ● SRM-9 – USER MANUAL... -
Page 18: Calibration Of The Decade Resistor
58-100 Świdnica Poland tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Service repairs must be performed only by the manufacturer. Made in Russia. SRM-3 ● SRM-6 ● SRM-9 – USER MANUAL...
