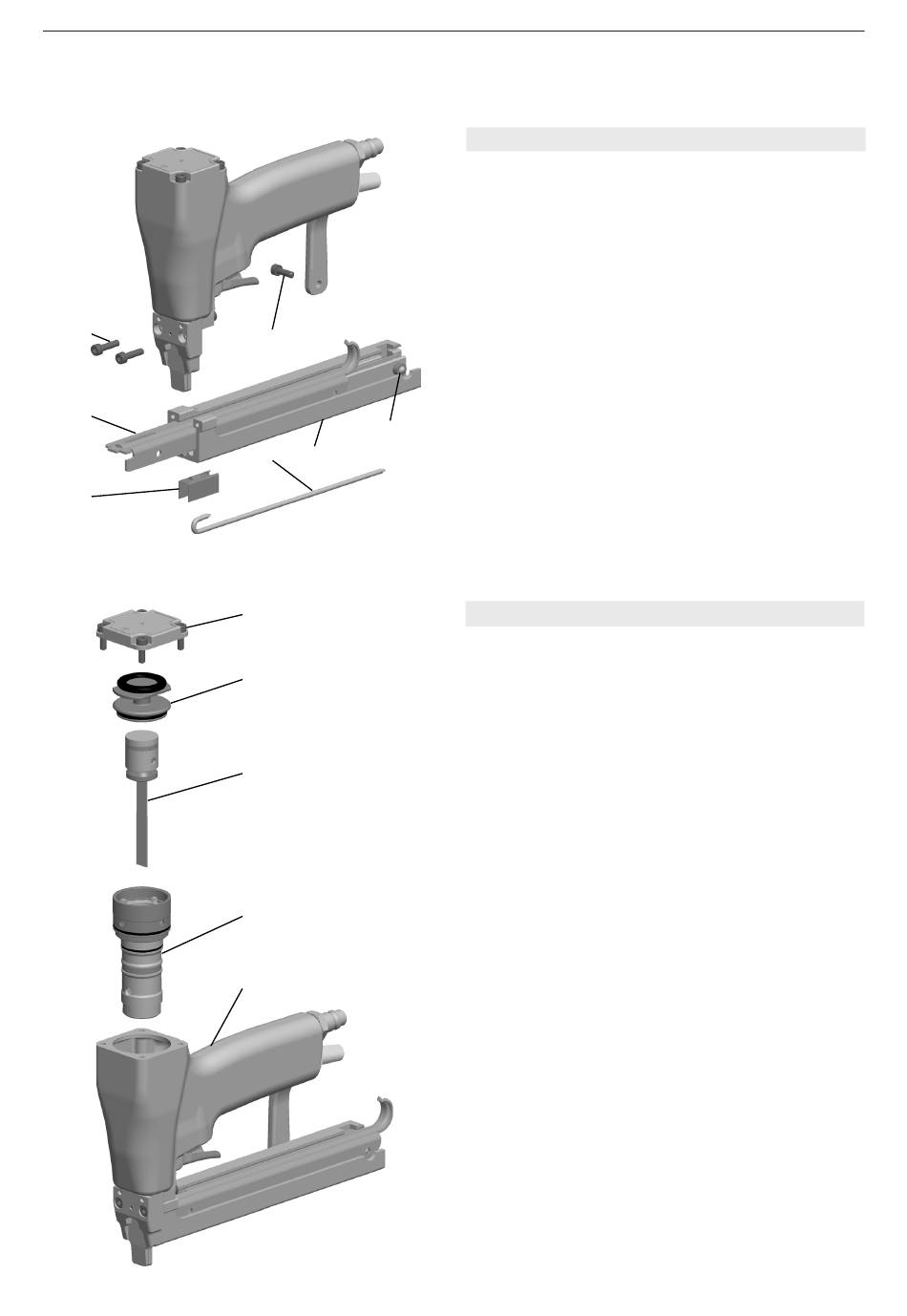

7.3 BYTE FRAMMATARFJÄDER
– Demontera skruv (Fig. 6/2) vid bakre infästning till
magasin.
– Demontera de två skruvarna (6/1) och ta bort ma-
gasinet (6/3) från verktygskroppen.
– Ta bort magasinslocket (6/4) framåt.
– Demontera frammataren (6/6) och dess fjäder
(6/7) .
– Montera frammatarfjädern under den främre rullen.
– Montera först på frammataren; spänn frammatar-
fjädern något, släpp frammataren försiktigt och där
efter haka fast fjädern på den bakre fästkroken.
– Montera locket (6/4) framifrån; tryck in spärren
(6/5) enligt bilden när locket skall passera den.
– Äntra magasinets tre skruvar och tryck magasinet
nedåt. Drag sedan de främre skruvarna först.
– Drag sedan fast den bakre skruven.
7.4 BYTE AV DRIVARE
– Demontera de fyra skruvarna (Fig. 7/1) och ta av
locket .
– Lyft ur locket för cylinderfodret (7/2) .
– Vänd verktyget och knacka det försiktigt mot en
träbit för att lossa kolv komplett (7/5) och cylinder-
foder med med hylsa (7/4) .
– Demontera drivaren (7/3) från kolven genom att
håll fast kolven försiktigt och vrid drivare ett 1/4
varv. Knacka ut drivarpinnen med ett dorn. Byt
drivare och montera i omvänd ordning. Glöm inte
att vrida drivaren 1/4 varv i förhållande till kolven.
– Smörj in alla rörliga delar med fett MS4 (Best. nr
184943).
– Montera kolv kpl. (7/3) tillsammans med cylinder-
foder med hylsa. För in kolv kpl. i cylinderfoder
med hylsa (7/4) och för in kolven kpl. och tryck ned
den till dess lägsta position.
– Äntra drivaren i drivarstyrningen och tryck ned
drivarpaketet. Kontrollera att kolven och drivaren
löper lätt i cylindern och styrningen.
– Montera locket för cylinderfodret (7/2).
– Montera locket och dra åt de fyra skruvarna.
