Kolver FAB Operator's Handbook Manual page 25

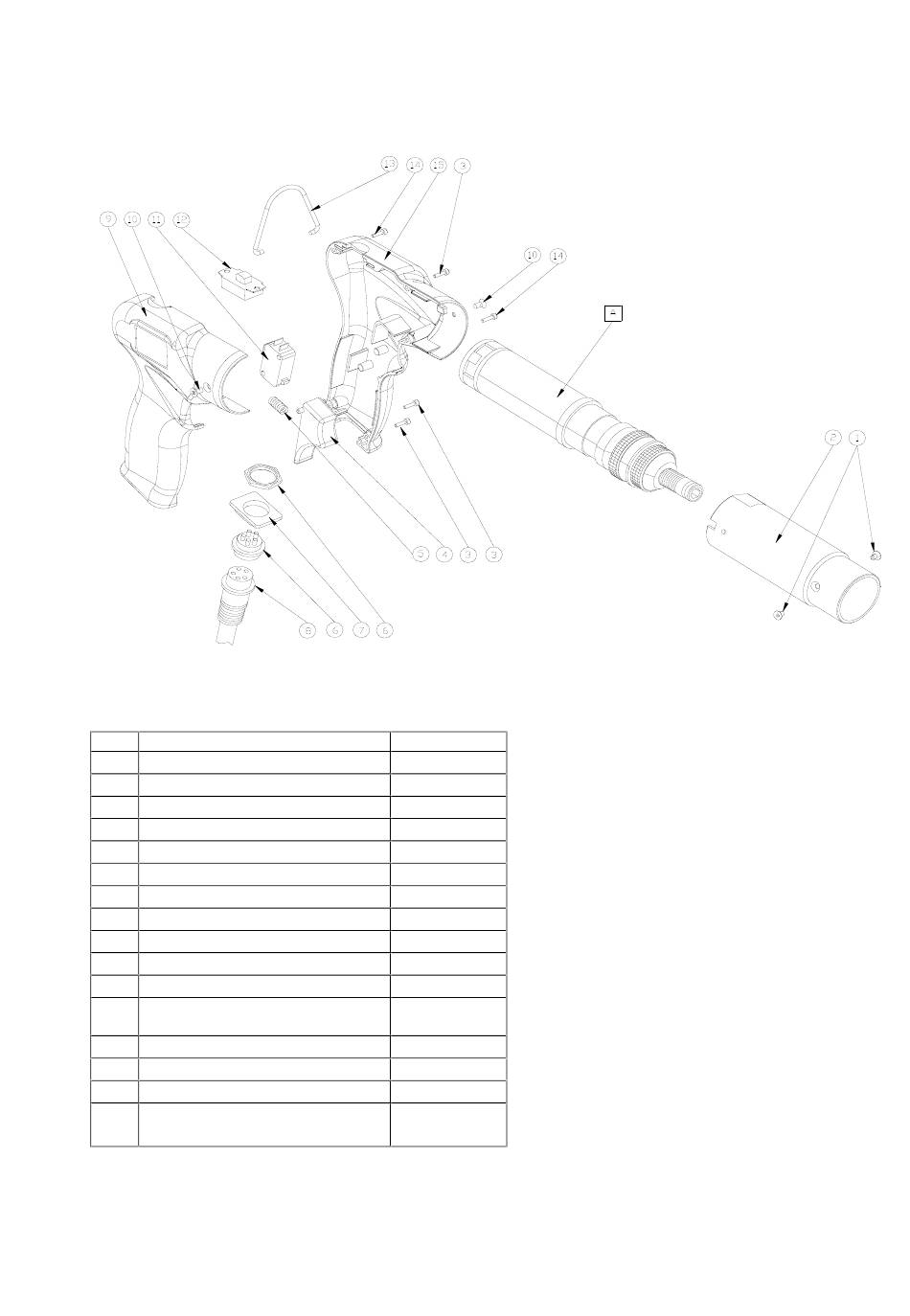

RAF..PP/FR: IMPUGNATURA/ HOUSING
RIF DESCRIZIONE/ DESCRIPTION
1 Vite/ Screw M3 x 6 TS (2)
Portamotore/ Motor cover
2
Vite impugnatura/ Screw (2)
3
4 Tasto/ Trigger
5 Molla tasto/ Spring trigger
Connettore/ Connector 5 pin M
6
7 Portaconnettore/ Connector seat
Cavo/ Cable 5 pin 2,5mt
8
9 Impugnatura sx/ Left housing
Vite/Screw M3 x 6 TS (2)
10
Micro interruttore/ Micro switch
11
12 Interruttore reversibilità/ Reverse
switch
13 Gancio/ Hook
14 Vite impugnatura/ Screw
Impugnatura dx/ Right housing
15
Motoriduttore/ Motor assembly
RAF32 – RAF38
Vers. 080920
PARTI DI RICAMBIO/ SPARE PARTS
COD.
801002
234508
234504
234503/ESD
221061
231666
234506
200063
234502/ESD
801002
201056
200057/S
200060
210059
234501/ESD
A
