Parti Di Ricambio/ Spare Parts - Kolver FAB Operator's Handbook Manual

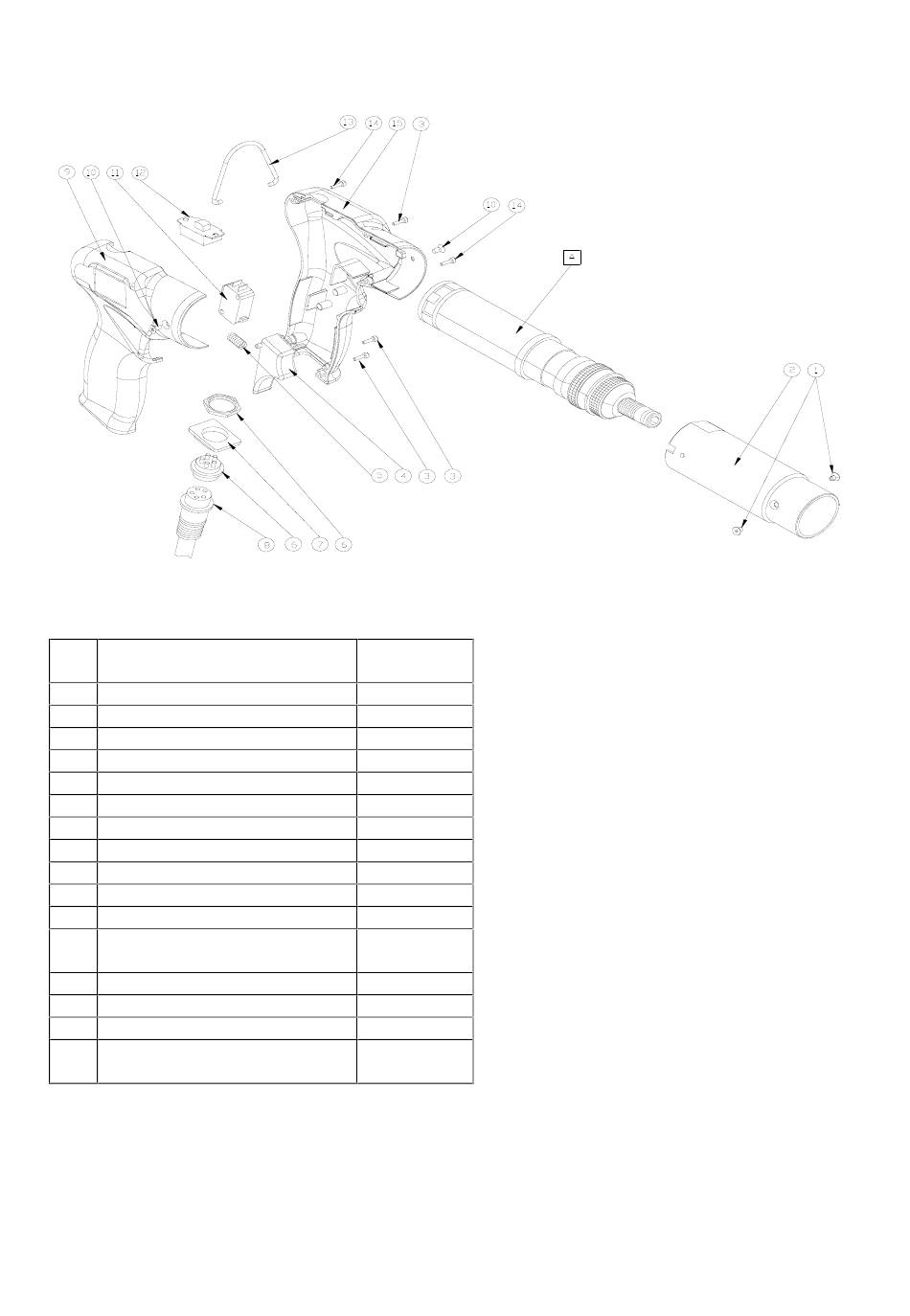

FAB..PP/FR: IMPUGNATURA/ HOUSING
DESCRIZIONE/
RIF
DESCRIPTION
1 Vite/ Screw M3 x 6 TS (2)
2 Portamotore/ Motor cover
3 Vite impugnatura/ Screw (2)
Tasto/ Trigger
4
5 Molla tasto/ Spring trigger
6 Connettore/ Connector 5 pin M
Portaconnettore/ Connector seat
7
8 Cavo/ Cable 5 pin 2,5mt
9 Impugnatura sx/ Left housing
10 Vite/Screw M3 x 6 TS (2)
11 Micro interruttore/ Micro switch
Interruttore reversibilità/
12
Reverse switch
13 Gancio/ Hook
Vite impugnatura/ Screw
14
Impugnatura dx/ Right housing
15
Motoriduttore/ Motor assembly
FAB 12 – FAB18
Vers. 080920

PARTI DI RICAMBIO/ SPARE PARTS

COD.
801002
234507
234504
234503/ESD
221061
231666
234506
200063
234502/ESD
801002
201056
200057/S
200060
210059
234501/ESD
A
