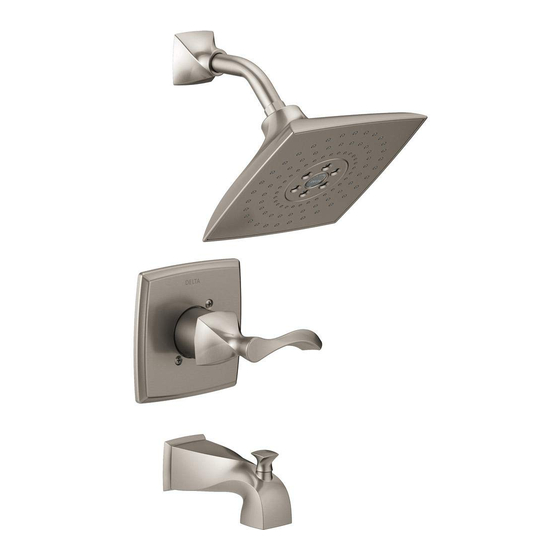

Delta MultiChoice 14 Series Installation Instructions Manual

Delta MultiChoice 14 Series Installation Instructions Manual

Valve trim
Hide thumbs Also See for MultiChoice 14 Series:

Advertisement

Available languages

Available languages

Quick Links

Write purchased model number here.
Table of Contents:
Warranties .................................................................................. Page 2
Installation Instructions ............................................................... Pages 3 - 12
Clean and care ........................................................................... Page 12
Maintenance ............................................................................... Page 12
Cartridge Summary Reference Sheet ........................................ Page 13
For additional replacement parts, visit www.deltafaucet.com
CAUTION: This system/device must be set by the
installer to ensure safe, maximum temperature.
Any change in the setting may raise the discharge
temperature above the limit considered safe and
may lead to hot water burns.
NOTICE TO INSTALLER: CAUTION! – As the
installer of this valve, it is your responsibility
to properly INSTALL and ADJUST this valve
per the instructions given. This valve does
not automatically adjust for inlet temperature
changes, therefore, someone must make the
necessary Rotational Limit Stop adjustments
at the time of installation and further adjustments
may be necessary due to seasonal water
temperature change. YOU MUST inform the
owner/user of this requirement by following the
instructions. If you or the owner/user are unsure
how to properly make these adjustments please
refer to page 6 and if still uncertain, call us at
1-800-345-DELTA.
After installation and adjustment, you must affix
your name, company name and the date you
adjusted the Rotational Limit Stop to the caution
www.deltafaucet.com
107528

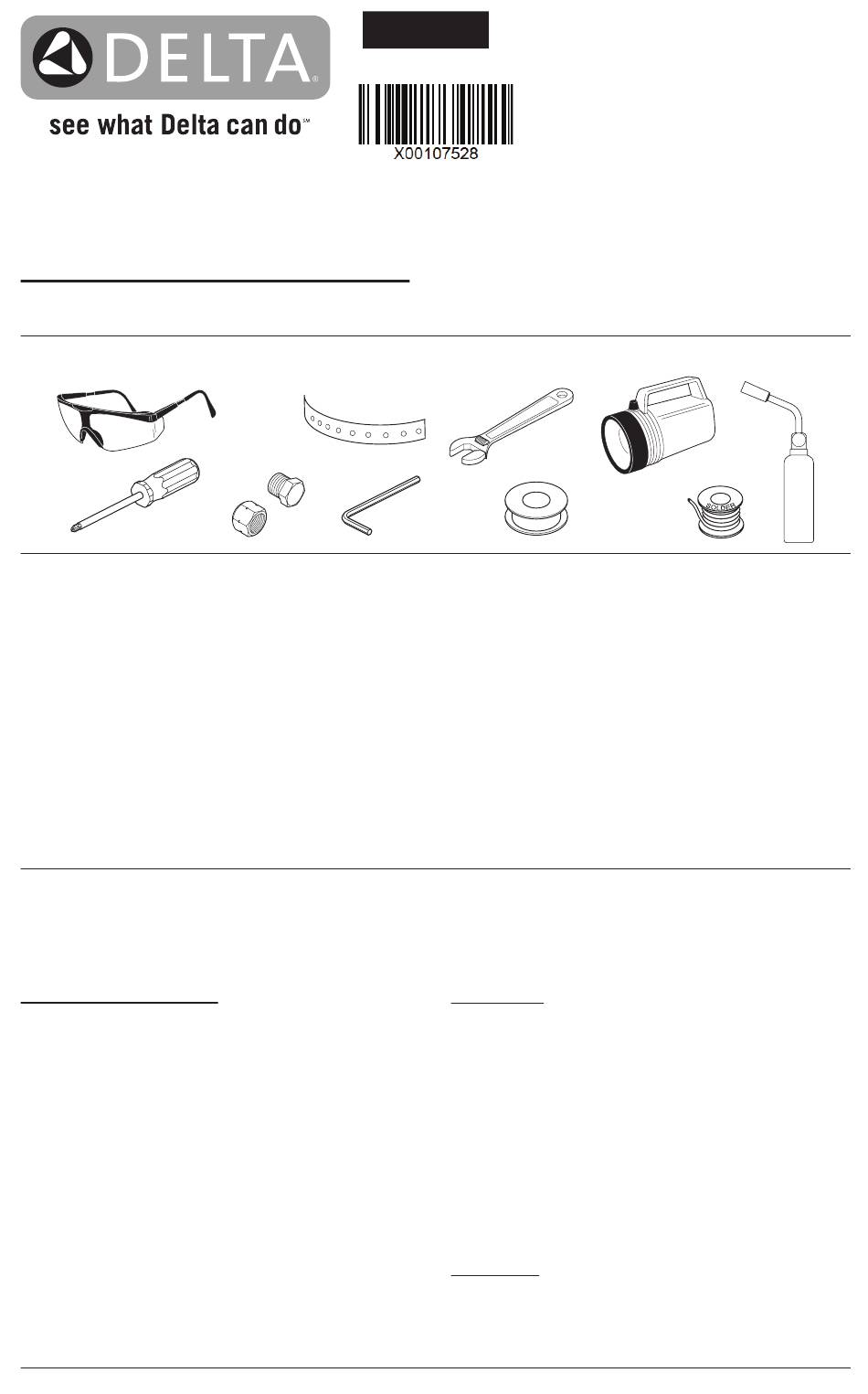

You May Need
label provided and apply or attach the label to
the back side of the closest cabinet door and
the warning label to the water heater. Leave
this Instruction Sheet for the owner's/user's
reference.
WARNING: This pressure balanced or
thermostatic bath valve is designed
to minimize the effects of outlet water
temperature changes due to inlet pressure
changes, commonly caused by dishwashers,
washing machines, toilets and the like. It may
not provide protection from hot water burns
when there is a failure of other temperature
controlling devices elsewhere in the plumbing
system, if the rotational limit stop is not
properly set or if the hot water temperature is
changed after the settings are made or if the
water inlet changes due to seasonal changes.
WARNING: Do not install a shut-off device on
either outlet of this valve. When this type of
device shuts off the water flow, it can defeat
the ability of the valve to balance the hot and
cold water pressures.
1
MultiChoice
®
Installation Instructions
Owners Manual
13/14 Series
1/2/2020
Valve Trim
Rev. A

Advertisement

loading
Need help?

Need help?

Do you have a question about the MultiChoice 14 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Delta MultiChoice 14 Series

  • Page 1 6 and if still uncertain, call us at WARNING: Do not install a shut-off device on 1-800-345-DELTA. either outlet of this valve. When this type of After installation and adjustment, you must affix...
  • Page 2 What You Must Do To Obtain Warranty Service or Replacement Parts. A warranty claim may be made and replacement parts may be obtained by calling 1 800 345 DELTA (3358) or by contacting us by mail or online as follows (please include...
  • Page 3 ® MultiChoice Rough-In Installation (When your product requires) SHUT OFF WATER SUPPLIES. finished wall. Consider the type and thickness of your • Mount body using the two stringer finished wall before placing your stringer mounting holes (4) on the bracket. back plate.
  • Page 4 Copper Tubing Iron Pipe • Connect valve body to water supplies using If you are making a BACK TO BACK the proper fittings for your valve body type OR REVERSE INSTALLATION (hot on (copper tubing, iron pipe or Pex). Note: (1) right and cold on left) install the valve is the cold inlet port and (2) is the hot body as described, but the water supply...
  • Page 5 • Connect top outlet (1) to shower pipe with proper fittings. • Connect bottom outlet (2) to tub spout pipe with proper fittings. • Pipe (3) between valve body and tub spout must be a minimum of 1/2" (13 mm) copper pipe or 1/2"...
  • Page 6 Installation Cartridge Installation Turn off water supplies. Remove bonnet Rotate the cartridge (1) so the words nut (1) and test cap (2) from the body. If “hot side” (2) appear on the left. Insert this is not a thin wall mounting, the entire cartridge into valve body as shown.
  • Page 7 Installation Shower Head and Tub Spout Installation FOR SHOWER HEAD INSTALLATION: Connect top outlet (1) to shower arm (2) with proper fittings. To prevent damage to finish on shower arm, insert wall end of shower arm into shower flange (3) before screwing arm into riser connection.
  • Page 8 FOR TUB SPOUT INSTALLATION: Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not use PEX tubing for tub spout drop.
  • Page 9 Adjusting the Rotational Limit Stop -For RLS With Removable Disc Hotter Disc Stem 1st Position IMPORTANT: The Rotational Limit Stop is used to limit the a comfortable bath or shower is typically between 90°F - 110°F. amount of hot water available such that, if set properly, the user will not be scalded if the •...
  • Page 10 -For RLS With Pull/Turn Adjustment Hotter Cooler IMPORTANT: The Rotational Limit Stop is used to limit the a comfortable bath or shower is typically amount of hot water available such that, if set between 90°F - 110°F. properly, a scald injury is less likely to occur if the •...
  • Page 11 Slide the sleeve over the cartridge, body and O-ring. Note: Adust for up to 1" thick wall. For thick wall installation, visit delta faucet website, check "view technical specification" of the models you bought, order the appropriate thick wall installation kit RP to get additional 1 3/4"...
  • Page 12 Install adapter (1) on cartridge stem (6) with screw (2). Thread set screw (4) into handle (3) slightly, put handle (3) on adapter (1) , hold and adjust the handle (3) at OFF position to ensure it well aligned with sleeve (7). Then tighten set screw (4).
  • Page 13 Cartridge Summary Reference Sheet ® Monitor Series 1300/1400 Cartridge shipped in July 2006 and after Cartridge shipped before March 2006. ® (prior to MultiChoice transition). Shorter lower Shorter lower housing housing White White Blue or off-white Blue Order RP19804 to replace cartridge. Order RP19804 to replace cartridge.
  • Page 14 107528 Rev. A...
  • Page 15 6 y si todavía no está seguro, llámenos al entrada son por los cambios estacionales. 1-800-345-DELTA. ADVERTENCIA: No instale un aparato de corte Después de hacer la instalación y el ajuste,...
  • Page 16 (como descrito arriba) cualquier pieza o acabado que demuestre ser defectuosa en material y/o fabricación bajo la instalación, el uso y el servicio normal. Si la reparación o el reemplazo no es práctico, Delta Faucet Company puede optar por reembolsarle el precio de compra a cambio de la devolución del producto.
  • Page 17 ® Instalación de la plomería MultiChoice (Cuando su producto lo requiere) CIERRE LOS SUMINISTROS DE AGUA. rasante o secundario el 3/8”a la pared Considere el tipo y el grosor de su pared acabada. Instale la pieza usando los dos terminada antes de colocar su placa trasera agujeros de instalación del acoplamiento de acoplamiento de las tuberías.
  • Page 18 Tubería de Hierro Cobre Conecte el cuerpo de la válvula a los sumin- Si está hacienda una instalación dorso istros de agua usando los accesorios apro- con dorso o a la inversa (caliente en la piados para el tipo de su válvula (tubería de derecha y fría en la izquierda) instale el cobre, hierro o Pex).
  • Page 19 Instalación Conecte la salida de arriba (1) a la tubería de la regadera con los accesorios apropiados. Conecte la salida de abajo (2) a la tubería del surtidor de la bañera con los accesorios apropiados. La tubería (3) entre el cuerpo de la válvula y el de la bañera debe ser de un mínimo de 1/2"...
  • Page 20 Installation Instalación del Cartucho Gire el cartucho (1) de manera que las palabras Cierre los suministros de agua. Quite la ‘hot side’ (lado caliente) (2) aparezcan a la la tuerca tapa (1) y la tapa de prueba (2). Si izquierda. Introduzca el cartucho en la válvula no es para instalar en pared delgada, puede como se muestra.
  • Page 21 Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera PARA LAS INSTALACIONES DE LAS CABEZAS DE REGADERA: Conecte la toma de salida de agua superior (1) al brazo de la regadera (2) con los accesorios apropiados. Para prevenir daño al acabado del brazo de la regadera, introduzca el extremo que va hacia la pared del brazo de la regadera dentro del reborde (3) antes de atornillar el brazo en la conexión de...
  • Page 22 PARA LA INSTALACIÓN DEL SURTIDOR DE LA BACERA: Refiérase a las instrucciones para la instalación suministradas con su surtidor. No conecte los surtidores para las instalaciones en las superficies horizontales en las válvulas dentro de las paredes. No use las regaderas de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera.
  • Page 23 El Ajuste del Tope que Limita la Rotación -Para RLS con Disco Extraíble Más Caliente Disco Unidad del Vástago Posición Primera IMPORTANTE: variadas en el agua de salida. Una temperatura El Ajuste del Tope que Limita la Rotación se de agua para un baño o ducha confortable usa para limitar la cantidad de agua caliente típicamente es entre 90°F - 110°F.
  • Page 24 -Para RLS con Ajuste de Tracción/Giro Hotter Cooler IMPORTANTE: temperatura del agua fría es más fría que durante el verano resultando en tem-peraturas El Ajuste del Tope que Limita la Rotación se variadas en el agua de salida. Una temperatura usa para limitar la cantidad de agua caliente de agua para un baño o ducha confortable disponible de manera que, si ajustado...
  • Page 25 O. Nota: Ajuste para paredes de hasta 1" de espesor. Para la instalación en pared gruesa, visite el sitio web de delta faucet, verifique "ver especificaciones técnicas" de los modelos que ha comprado, pida el juego de instalación...
  • Page 26 Instale el adaptador (1) en la espiga del cartucho (6) con el tornillo (2). Enrosque el tornillo de fijación (4) ligeramente en el mango (3), coloque el mango (3) en el adaptador (1), luego sostenga y ajuste el mango (3) en la posición OFF para asegurarse de que esté...
  • Page 27 Hoja resumen de referencia para el cartucho ® Monitor Series 1300/1400 El cartucho enviado en julio 2006 y después El cartucho enviado antes de marzo 2006. ® (antes de la transición a MultiChoice Más corto Más Más corto Más abajo Bastidor abajo Bastidor Blanco Blanco...
  • Page 28 107528 Rev. A...
  • Page 29 été effectués ou si la température et si cette ince rtitude persiste, appelez-nous au de l’eau d’alimentation a changé en raison du 1-800-345-DELTA. changement de saison. Après avoir terminé l’installation et le réglage, vous MISE EN GARDE – N’installez pas de dispositif devez inscrire, sur l’étiquette de mise en garde...
  • Page 30: Garanties

    été installé, utilisé et entretenu normalement. S’il n’est pas utile de réparer ou de remplacer le produit, Delta Faucet Company pourra rembourser le prix d’achat en échange du produit retourné.
  • Page 31 ® Installation de la plomberie brute MultiChoice (Lorsque votre produit nécessite) INTERROMPEZ L’ALIMENTATION EN EAU. fini. Installez le corps utilisez les deux Déterminez le type de la paroi et son trous (4) de la fixation qui donnent sur épaisseur totale avant de placer la plaque l’entretoise.
  • Page 32 Cuivre Raccorder le corps de robinet à la tuyauterie Dans le cas d’une installation dos à dos (cuivre, fer ou Pex). Note : (1) correspond ou inversée (eau chaude à droite et eau à l’entrée d’eau froide et (2) correspond à froide à...
  • Page 33 À l’aide des raccords appropriés, raccordez l’orifice supérieur (1) au tuyau de la douche et l’orifice inférieur (2) au tuyau du bec de baignoire. Le corps de robinet doit être relié au bec de baignoire par un tuyau de cuivre d’au moins 1/2 po (13 mm) ou un tuyau de fer d’au moins 1/2 po (13 mm).
  • Page 34 Installation Installation de la cartouche Tournez la cartouche (1) de sorte que la Interrompez l’arrivée d’eau. Enlevez le mention « hot side » (2) se trouve du côté l’écrou à portée sphérique (1) et le capuchon gauche. Introduisez la cartouche dans le d’essai (2) du corps.
  • Page 35 Installation de la pomme de douche et du bec de baignoire INSTALLATION DE LA POMME DE DOUCHE : Raccordez la sortie supérieure (1) au tuyau d’alimentation de la pomme de douche (2) à l’aide des raccords appropriés. Pour éviter d’abîmer le fini du tuyau de la pomme de douche, introduisez le côté...
  • Page 36 INSTALLATION DU BEC DE BAIGNOIRE : Consultez les instructions d’installation fournies avec le bec. Ne raccordez pas à une soupape murale à un bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d’un robinet de baignoire-douche prévue pour un bec de baignoire.
  • Page 37 Réglage de la butée anti-échaudage -Pour RLS avec disque amovible Plus chaude Disque Obturateurs 1ère Position IMPORTANT: en hiver qu’en été, ce qui peut entraîner une La butée antiéchaudage sert à limiter la variation de la température à la sortie du quantité...
  • Page 38 -Pour RLS avec réglage Tirer / tourner Hotter Cooler IMPORTANT: l’eau d’alimentation change. Par exemple, la La butée antiéchaudage sert à limiter la température de l’eau froide est plus basse quantité d’eau chaude disponible de sorte en hiver qu’en été, ce qui peut entraîner une Une blessure par échaudage est moins variation de la température à...
  • Page 39 Remarque: Veuillez ajuster pour un mur jusqu'à l'épaisseur de 1". Pour une installation sur un mur épais, veuillez visiter le site Web delta faucet, et consulter «Voir les spécifications techniques» des modèles achetés, et commander le kit d'installation RP approprié...
  • Page 40: Instructions De Nettoyage

    Veuillez installer l'adaptateur (1) sur la tige de la cartouche (6) avec la vis (2). Veuillez visser légèrement la vis de réglage (4) dans la poignée (3), mettre la poignée (3) sur l'adaptateur (1), maintenir et régler la poignée (3) en position OFF pour vous assurer qu'elle est bien alignée avec le manchon (7).
  • Page 41: Fiche De Référence Sommaire De La Cartouche

    Fiche de référence sommaire de la cartouche ® Monitor Series 1300/1400 Cartouche expédiée en juillet 2006 et par la suite (avant Cartouche expédiée avant mars 2006. ® la transition à MultiChoice Logement inférieur Logement inférieur plus court plus court Blanc Blanc Bleu ou blanc...
  • Page 42 Notes/Notas/Notes 107528 Rev. A...
  • Page 43 Notes/Notas/Notes 107528 Rev. A...
  • Page 44 Delta Faucet Company Product Service 55 E. 111th Street Indianapolis, IN 46280 107528 Rev. A...
