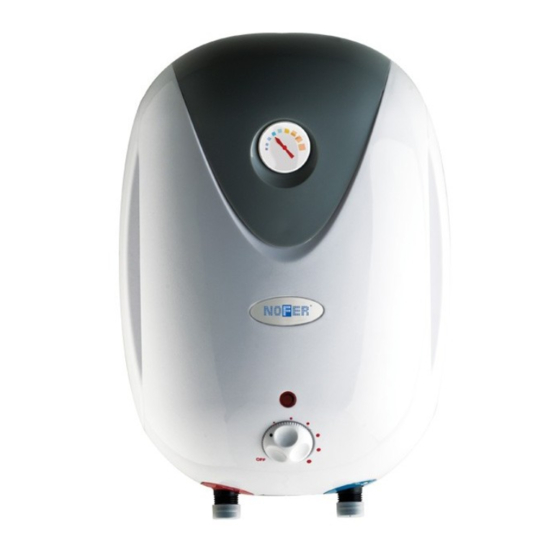

MANUAL DEL USUARIO Y DEL INSTALADOR
Estimado cliente, le agradecemos la confianza depositada en nuestra empresa al
comprar este producto.
Por favor, antes de instalar o utilizar el aparato por primera vez, lea atentamente estas
instrucciones.
Este Termo Eléctrico ha sido fabricado de acuerdo con los estándares de calidad más
exigentes y siguiendo lo establecido en las Normas Europeas de Seguridad Eléctrica y Compatibilidad
Electromagnética. Las características técnicas del aparato están indicadas en la placa de
características situada en la parte posterior de la tapa inferior de los termos.
La instalación debe ser llevada a cabo por personal cualificado. Cualquier trabajo de
reparación o mantenimiento (eliminación de incrustaciones calcáreas, cambio o revisión de
ánodo, etc...) debe ser llevado a cabo por Servicios de Asistencia Técnica Autorizados por
APARICI.
Información técnica:
APARICI – SB10
MANUAL DEL INSTALADOR
MODELO
CAPACIDAD
CARACTERÍSTICAS
ELÉCTRICAS:
VOLTAJE (V)
FRECUENCIA (Hz)
POTENCIA (W)
CLASE
GRADO DE
PROTECCIÓN
Tª REGULACIÓN
TERMOSTATO(ºC)
TIPO DE
TERMOSTATO DE
REGULACIÓN
TIPO DE
TERMOSTATO DE
SEGURIDAD
REGULACIÓN
EXTERIOR
TIPO DE
RESISTENCIA
SUMERGIDA
CARACTERÍSTICAS
HIDRÁULICAS:
DEPÓSITO
ESMALTADO
ÁNODO DE
MAGNÉSIO
P. NOMINAL
P. VÁLVULA
1
SB 10
10
230
50/60
2000W
I
IP24
75
BULBO
BIMETAL
SI
BLINDADA
SI
SI
9 bar
10 bar
Rev 4.1_ES_EN_FR_IT_PT

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SB10 and is the answer not in the manual?

Questions and answers

Summary of Contents for Aparici SB10

  • Page 1 Rev 4.1_ES_EN_FR_IT_PT MANUAL DEL USUARIO Y DEL INSTALADOR APARICI – SB10 Estimado cliente, le agradecemos la confianza depositada en nuestra empresa al comprar este producto. Por favor, antes de instalar o utilizar el aparato por primera vez, lea atentamente estas instrucciones.
  • Page 2: Conexión Hidráulica

    2.- ANCLAJE DEL APARATO Por su diseño, los termos eléctricos APARICI de esta serie están previstos para ser instalados en posición vertical según se observa en la fig-1. En esta posición, la entrada de agua fría (F) está a la derecha y salida de agua caliente (C) a la izquierda.
  • Page 3: Conexión Eléctrica

    Si el cable flexible de alimentación de este aparato está dañado debe ser sustituido por el cable de alimentación especial APARICI referencia 91005. Es también indispensable el instalar siempre un interruptor omnipolar a la red de alimentación eléctrica, con una apertura mínima entre los contactos de 3 mm.
  • Page 4 Fig. – 3 Esquema unifilar modelo APARICI – SB10 5.- NORMATIVA DE CONEXIÓN ELÉCTRICA. La instalación eléctrica del termo, está regulada por las normas específicas incluidas en el Reglamento Electrotécnico para baja tensión y la norma CEI 64-8. Según el cual, para la utilización del mismo en baños y cuartos de aseo, deben tenerse en cuenta las siguientes indicaciones: 1.- En la zona 0 queda totalmente prohibida la instalación de cualquier aparato eléctrico.
  • Page 5: Recomendaciones De Instalación

    APARICI recomienda la instalación de una válvula reductora de presión, regulada entre 2.5 y 3 bar, y un vaso de expansión. La válvula reductora de presión debe de instalarse lo más cerca posible de la acometida de la vivienda y alejada, a su vez, de la entrada del agua al aparato.
  • Page 6: Condiciones De Garantía

    A partir de los primeros 6 MESES, APARICI le prolonga la garantía hasta los DOS AÑOS desde la fecha de entrega amparándose en la presente Garantía Comercial. Durante este periodo, el Servicio Técnico Oficial determinará...
  • Page 7 Ante la eventualidad de una avería, puede consultar la documentación de su aparato para ver cuál es el Servicio Técnico Oficial más cercano a usted, acceder a la página web de la empresa (www.aparici.es) o bien puede contactar al número de teléfono 93 474 24 23. Del mismo modo, si necesita hacer cualquier comunicación legal con nuestra empresa debe dirigirse a APARICI,S.L., Avenida de la Fama,118 08940 Cornellá...
  • Page 8: Electrical Characteristics

    USER'S AND INSTALLATION MANUAL APARICI – SB10 Dear buyer, we thank you for purchase of our product. Prior to installation and first use of the electric water heater, please carefully read these instructions. This water heater has been manufactured in compliance with the relevant standards and tested by the relevant authorities as indicated by the Safety Certificate and the Electromagnetic Compatibility Certificate.
  • Page 9: Connection To The Water Supply

    2.- APPLIANCE WALL HANG Due to its design, the APARICI electrical water heaters could be installed in vertical position as you can see at fig-1. At this position cold water inlet pipe (F) is on the right side and hot water outlet pipe (C) on the left side.
  • Page 10 3 mm wide. The below drawing shows the electrical water heater diagram: Fig. – 3 APARICI – SB electrical diagram.
  • Page 11: Installation Recommendations

    Fig. – 4 6.- INSTALLATION RECOMMENDATIONS In order to have a correct operation of the APARICI electric water heater, please take into account the below considerations: 1. Water pressure at electric water heater inlet must be between 1.5 and 5 bar. Also all considerations explained at point 3) of this manual must be taken into account.
  • Page 12 IMPORTANT: Be sure that the water heater is filled with water before plug in. You could be sure that the water heaters if completely filled when water come out from a hot water tap. The water heater is ready to use at the moment it is plugged to electrical network. The thermostat allows the user to regulate the temperature from 7 to 75ºC using a high precision bulb.
  • Page 13 DES CHAUFFE-EAU ELÉCTRIQUE APARICI – SB10 Cher Client, merci d’avoir accordé votre confiance á la marque APARICI et d’avoir préféré notre chauffe-eau électrique. Nous espérons qu’il puisse satisfaire toutes vos attentes et vous fournisse pendant de nombreuses années les meilleurs services et le maximum d’économies d’énergie.
  • Page 14: Emplacement De L'appareil

    2.- POSITIONNEMENT DE L’APPAREIL Par conception, Les chauffe-eau électrique APARICI de cette série sont destinés à être installés en position verticale (fig-1). Dans cette position, l'entrée d'eau froide (F) est à droite et la sortie d’eau chaude (C) est à...
  • Page 15: Installation Électrique

    Pour ceci, l’unique opération á réaliser, de point de vue électrique, est la connexion de ce câble á une base de courant. Si le câble d’alimentation est endommagé devra être remplacé pour le câble d'alimentation spécial APARICI référence 91027. Il est indispensable toujours installer un interrupteur omnipolaire au réseau d’alimentation électrique avec ouverture minime de 3mm entre les contacts.
  • Page 16 Fig. – 3 Schéma unifilaire modèle APARICI – SB10 5.- NORMATIVE/ RÉGLEMENTATION DE CONNEXION ÉLECTRIQUE.. Pour tous types d’usage (familial/ commun), l’installation électrique de chauffe-eau, est précisée par les normes spécifiques inclues dans le Règlement Électrotechnique de basse tension et la norme CEI 64-8. Selon lesquelles, il faut prendre en considération les indications suivantes:...
  • Page 17: Recommandations D'installation

    Service Technique de APARICI est á votre disposition pour les clarifier. 4. El L’eau de réseau de distribution doit correspondre á quelques conditions requises minimales pour qu’elle soit considérée admissible de point de vue de la corrosion. Les limites établies par APARICI, basées sur des mesures internationales, sont les suivantes: •...
  • Page 18: Manuel De L'utilisateur

    Le chauffe-eau électrique est prêt á fonctionner dès le moment qu’il est branché électriquement. Le thermostat utilisé aux modèles APARICI SB10 permet la régularisation de la température d’accumulation de l’eau de 7ºC á 75 ºC á travers un bulbe de haute sensibilité. Ceci permet l’adaptation de la température de l’eau á...
  • Page 19: Caratteristiche Elettriche

    L’installazione deve essere effettuata da personale qualificato . Qualsiasi lavoro di riparazione o manutenzione (eliminazione di incrostazioni calcaree, cambio o revisione del anodo, etc...) deve essere effettuata dai Servizi di Assistenza Tecnica Autorizzata da APARICI. MANUALE DELL'INSTALLATORE Informazioni tecniche :...
  • Page 20 , permettendo, allo stesso tempo, la sostituzione semplice della resistenza . 2.- ANCORAGGIO DELL’APPARATO Gli scaldabagni elettrici APARICI di questa serie sono stati progettati per essere installati in tre posizioni verticale (fig-1). In questa posizione, l’entrata dell’acqua fredda (F) e’ a destra e l’uscita dell’acqua calda (C) a sinistra.
  • Page 21: Connessione Elettrica

    . Se il cavo flessibile di alimentazione di questo apparecchio e’ danneggiato deve essere sostituito con il cavo di alimentazione speciale APARICI codice 91027. E’ anche indispensabile installare sempre un interruttore omnipolare alla rete di alimentazione elettrica, con una apertura minima tra i contatti di 3 mm.
  • Page 22 Fig. – 3 Schema modello APARICI – SB10 5.- NORMATIVA DI CONNESSIONE ELETTRICA . L’installazione elettrica dello scaldabagno e’ regolata dalle norme specifiche incluse nel Regolamento Elettrotecnico per bassa tensione e la norma CEI 64-8. Secondo cui, per l’utilizzo dello stesso nei bagni , bisogna tener presente le seguenti indicazioni : 1.- Nella zona 0 e’...
  • Page 23: Manuale Dell'utente

    Servizio Tecnico di APARICI per risolvere qualsiasi dubbio che vi possa sorgere a riguardo . 4. L’acqua della rete di somministrazione deve avere dei requisiti minimi perche’ sia considerata ammissibile dal punto di vista della corrosione . I limiti stabiliti da APARICI, basati su standard internazionali, sono i seguenti •...
  • Page 24 Lo scaldabagno elettrico sara’ pronto per l’uso nel momento in cui viene connesso alla rete elettrica . Il termostato utilizzato nei modelli APARICI SB10 permette la regolazione progressiva della temperatura di accumulo dell’acqua dai 7ºC ai 75 ºC mediante una lampadina di alta sensibilita’. Questo fatto permette di adattare la temperatura dell’...
  • Page 25 MANUAL DO UTILIZADOR E INSTALADOR APARICI – SB10 Estimado cliente, agradecemos a confiança depositada na nossa empresa ao comprar este aparelho. Por favor, antes de instalar ou utilizar o aparelho pela primeira vez, leia atentamente as suas instrucções. Este Termoacumulador Eléctrico foi fabricado segundo as normas de qualidade mais exigentes e respeitando o estabelecido na Legislação Comunitária de Segurança Eléctrica e Compatibilidade...
  • Page 26: Ligação Hidráulica

    SB 10 G1/2’ ligações de água fig.-1 – Modelo APARICI SB10 1.- LOCALIZAÇÃO DO APARELHO. Para minimizar as perdas de água quente, é conveniente colocar o termoacumulador tão perto quanto possível dos pontos de utilização e, se possível, protegido das intempéries.
  • Page 27: Ligação Elétrica

    Para a drenagem das gotas de água que são libertadas pela válvula, deverá instalar-se um cano de drenagem. Fig-2 Instalación hidráulica Colocação em serviço: Antes de ligar hidraulicamente o termoacumulador, deixar correr a água durante alguns minutos de modo a que qualquer corpo estranho que esteja nos tubos possa ser eliminado, e que poderia entupir ou danificar a válvula de segurança, alterando o funcionamento da mesma.
  • Page 28 Fig. – 3 Esquema unifilar modelo APARICI – SBxxxN 5.- NORMAS DE LIGAÇÃO ELÉTRICA. A instalação elétrica do termoacumulador é regulada pelas regras específicas incluídas no Regulamento Eletrotécnico de baixa tensão e na norma IEC 64-8. Pelo que, para a sua utilização em casas de banho, as seguintes diretrizes devem ser consideradas: 1.
  • Page 29: Recomendações De Instalação

    à sua antiguidade, não permita a evacuação da água proveniente da válvula, APARICI recomenda a instalação de uma válvula redutora de pressão, regulada entre os 2.5 e os 3 bar, e um vaso de expansão. A válvula redutora de pressão deve ser instalada o mas próximo possível posible da entrada de água da casa logo, o mais afastada possível da entrada de água...
  • Page 30: Instruções De Utilização

    Durante este período, tanto o deslocamento e trabalho necessário para reparar sua garrafa térmica são livres. Desde os primeiros 6 meses, APARICI prolonga a garantia de dois anos a partir da data de entrega ao abrigo desta Garantia Comercial. Durante este período, o Serviço Técnico Oficial irá determinar quais as partes devem ser reparadas ou substituídas por peças novas, incluindo assegurar tanto a deslocação e trabalho...
  • Page 31 Além disso, esta garantia não cobre defeitos causados por mau uso ou uso termos para fins não domésticos, seja em instituições públicas ou actividades profissionais. Aparelho perderá a garantía se o mesmo for manipulado por estranhos APARICI ou que não sejam técnicos expressamente autorizados por APARICI..
