WIRELESS WATER VALVE CONTROL DEVICE
EN
Is a part of the U-Prox security alarm system
User manual
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
DISPOSITIVO INALAMBRICO DE CONTROL DE VÁLVULA DE AGUA
ES
Es parte del sistema de alarma de seguridad U-Prox.
Manual de usuario
Fabricante: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrania
DISPOSITIF DE COMMANDE DE VANNE D'EAU SANS FIL
FR
Fait partie du système d'alarme de sécurité U-Prox
Manuel utilisateur
Fabricant : Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ukraine
DISPOSITIVO VIA RÁDIO PARA CONTROLE DE VÁLVULA DE ÁGUA
PT
Faz parte do sistema de alarme de segurança U-Prox
Manual do usuário
Fabricante
Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrânia
БЕСПРОВОДНОЕ УСТРОЙСТВО УПРАВЛЕНИЯ
RU
МОТОРИЗОВАННЫМ КЛАПАНОМ
Часть устройства охранной сигнализации U-Prox
Руководство пользователя
Производитель: ООО "Интегрейтед Текникал Вижн Лтд"
03035, Украина, г. Киев, ул. Василия Липковского, 1
БЕЗДРОТОВИЙ ПРИСТРІЙ КЕРУВАННЯ МОТОРИЗОВАНИМ КЛАПАНОМ
UA
Частина охоронної системи U-Prox
Посібник користувача
Виробник: ТОВ "Інтегрейтед Текнікал Віжн Лтд"
03035, Україна, м. Київ, вул. Василя Липківського, 1
1 2
3
5
4
6

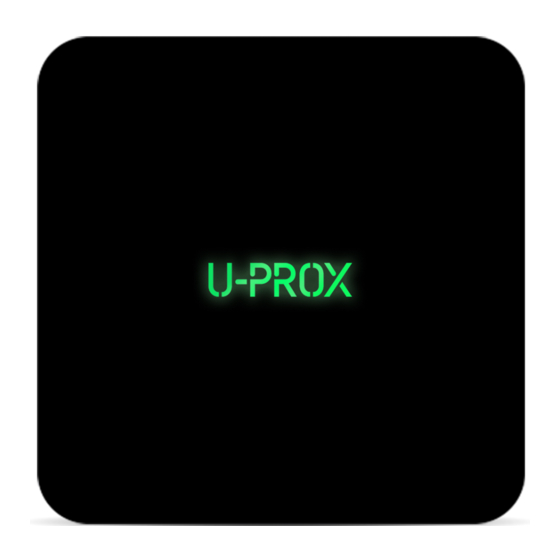

U-Prox Valve - is a wireless device designed to control a valve
actuator for water supply, irrigation etc or other external devices.
The device is connected to the control panel and is configured
with the U-Prox Installer mobile application.
Functional parts of the device (see picture)
1. Device case 4. Tamper switch
2. Light indicator 5. On/off button
3. Batteries 6. Connection for valve actuator
TECHNICAL SPECIFICATIONS
Output 3-pin, 12V DC
Delay no more than 10 seconds
Power 3V, two CR123A lithium batteries included
Service life of battery
up to 3 years
Radio frequency ISM-band wireless interface, multi-speed
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
ITU region 3 (AU): 916.5 to 917 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
Russian Federation: 868.0 to 868.2 MHz,
bandwidth 100kHz, 10 mW max.,
up to 3200m (in line of sight)
Communication
Secure two way communication,
sabotage detection, key - 256 bits
Operating temperature range -10°C to +55°C
Dimensions & weight 84.5 x 84.5 x 24.3 mm & 135 grams
Case colour white, black
COMPLETE SET
1. U-Prox Valve; 2. Two CR123A batteries (pre-installed);
3. Quick start guide
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
WARRANTY
Warranty for U-Prox devices (except batteries) is valid for two years after
the purchase date.
If the device operates incorrectly, please contact support@u-prox.systems
at first, maybe it can be solved remotely.
Válvula U-Prox- es un dispositivo inalámbrico diseñado para
EN
controlar auna válvula. Utilizado para suministro de agua, riego,
etc. u otros dispositivos externos.
El dispositivo está conectado al panel de control y está
configurado con la aplicación móvil U-Prox Installer.
U-Prox Installer
Partes funcionales del dispositivo (ver imagen)
1.Caja del dispositivo 4. Interruptor de sabotaje
2. Indicador de luz 5. Botón de encendido / apagado
3. Baterías 6. Conexión para actuador de válvula
ESPECIFICACIONES TÉCNICAS
Salida de 3 pines, 12 V CC
Retraso
no más de 10 segundos
Alimentación 3V, dos baterías de litio CR123A incluidas
Vida útil de la batería hasta 3 años
Frecuencia de radio
Interfaz inalámbrica de banda ISM,
multivelocidad con varios canales
Región 1 de la UIT (UE, UA): 868,0 a 868,6 MHz,
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión)
Región 3 de la UIT (AU): 916,5 a 917 MHz,
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión)
Federación de Rusia: 868,0 a 868,2 MHz,
ancho de banda 100kHz, 10 mW máx.,
hasta 3200 m (en línea de visión)
Comunicación Comunicación bidireccional segura,
detección de sabotaje, clave - 256 bits
Rango de temperatura -10°C a +55°C
de funcionamiento
Dimensiones y peso
84.5 x 84.5 x 24.3 mm y 135 gramos
Color de la caja
blanco, negro
JUEGO COMPLETO
1. Válvula U-Prox; 2. Dos baterías CR123A (preinstaladas);
3. Guía de inicio rápido
PRECAUCIÓN. RIESGO DE EXPLOSIÓN SI LA BATERÍA SE REEMPLAZA POR
UNA INCORRECTA ESCRIBE. DESECHE LAS BATERÍAS USADAS DE ACUERDO
CON LAS REGLAMENTACIONES NACIONALES
GARANTÍA
La garantía para los dispositivos U-Prox (excepto las baterías) es válida
por dos años después la fecha de compra. Si el dispositivo funciona
incorrectamente, póngase en contacto con support@u-prox.systems al
principio, tal vez se pueda resolver de forma remota.
U-Prox Valve - est un appareil sans fil conçu pour contrôler une
ES
valve. Actionneur pour l'approvisionnement en eau, l'irrigation,
etc. ou d'autres appareils externes.
L'appareil est connecté à la centrale et est configuré avec
L'application mobiler u-Prox Installer.
U-Prox Installer
Parties fonctionnelles de l'appareil (voir photo)
1. Boîte de l'appareil 4. Interrupteur d'autoprotection
2. Voyant lumineux 5. Bouton marche/arrêt
3. Piles 6. Connexion pour actionneur de vanne
CARACTERISTIQUES TECHNIQUES
Sortie
3 broches, 12 V CC
Retard
pas plus de 10 secondes
Alimentation 3V, deux piles lithium CR123A incluses
Durée de vie de la batterie jusqu'à 3 ans
Fréquence radio
interface sans fil à bande ISM, vitesse variable
avec plusieurs canaux
Région UIT 1 (UE, UA) : 868,0 à 868,6 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4 800 m (en champs libre);
Région UIT 3 (AU) : 916,5 à 917 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4 800 m (en champs libre);
Fédération de Russie : 868,0 à 868,2 MHz,
bande passante 100 kHz, 10 mW max.
jusqu'à 3200m (en champs libre)
Communication Communication bidirectionnelle sécurisée clé
de 256 bits, détection de sabotage
Plage de température -10°C à +55°C
de fonctionnement
Dimensions & poids
84.5 x 84.5 x 24.3 mm et 135 grammes
Couleur du boîtier Blanc, noir
ENSEMBLE COMPLET
1. Vanne U-Prox; 2. Deux piles CR123A (préinstallées) ;
3. Guide de démarrage rapide
ATTENTION. RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN
TYPE INCORRECT. ÉLIMINER LES BATTERIES USÉES CONFORMÉMENT AUX
RÉGLEMENTATIONS NATIONALES
GARANTIE
La garantie des appareils U-Prox (à l'exception des batteries) est valable
deux ans après la date d'achat.
Si l'appareil ne fonctionne pas correctement, veuillez d'abord contacter
support@u-prox.systems, cela peut peut-être être résolu à distance.
FR
U-Prox Installer
