WIRED PORT (INPUT) MODULE
EN
Is a part of the U-Prox security alarm system
User manual
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
MÓDULO DE PUERTO CABLEADO (ENTRADA)
ES
Es parte del sistema de alarma de seguridad U-Prox.
Manual de usuario
Fabricante: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrania
MODULE DE PORT FILAIRE (ENTRÉE)
FR
Fait partie du système d'alarme de sécurité U-Prox
Manuel utilisateur
Fabricant :
Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ukraine
MÓDULO DE PORTA COM FIO (ENTRADA)
PT
Faz parte do sistema de alarme de segurança U-Prox
Manual do usuário
Fabricante
Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrânia
МОДУЛЬ ПРОВОДНОГО ПОРТА
RU
Часть устройства охранной сигнализации U-Prox
Руководство пользователя
Производитель: ООО "Интегрейтед Текникал Вижн Лтд"
03035, Украина, г. Киев, ул. Василия Липковского, 1
МОДУЛЬ З ДРОТОВИМ ПОРТОМ (ВХОДОМ)
UA
Частина охоронної системи U-Prox
Посібник користувача
Виробник:
ТОВ "Інтегрейтед Текнікал Віжн Лтд"
03035, Україна, м. Київ, вул. Василя Липківського, 1
1
1
2
3
+
3
3
+
3
3
+
3
4
6
5

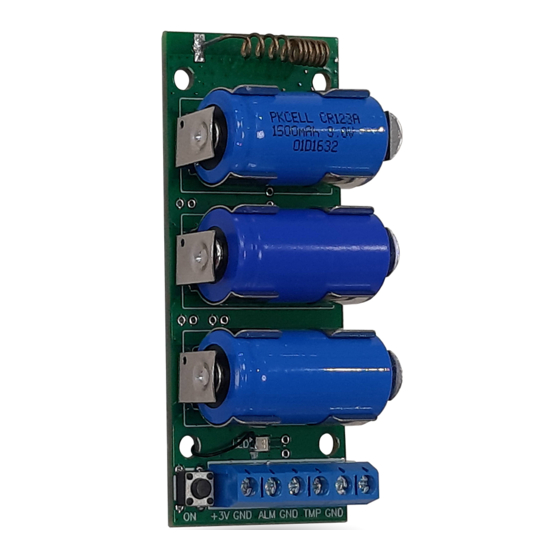

U-Prox Wireport - is a wireless module with 3 inputs, designed to
connect wired equipment (detectors, IR barriers etc.) to wireless
U-Prox control panel. It has 3V controlled power output and can be
built into detectors.
The device is connected to the control panel and is configured
with the U-Prox Installer mobile application.

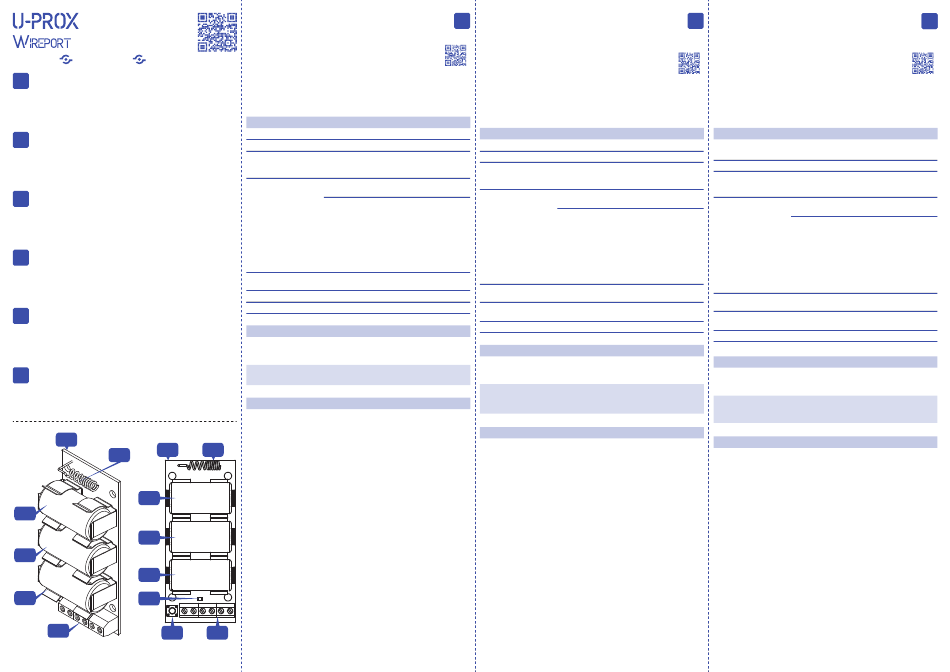

Functional parts of the device (see picture)
1. Device plate
4. Light indicator
2. Antenna
5. On/off button
3. CR123A battery
6. Terminal block
TECHNICAL SPECIFICATIONS
Inputs
3 - ALM1, ALM2 (Alarm) and TMP (Tamper switch)
Power output
3V, 50 mA max.
Battery
Three (3) CR123A batteries, 1500 mAh.
Up to 5 years, (2 wired detectors, 24 μA each
in standby)
Radio frequency
ISM-band wireless interface
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
ITU region 3 (AU):
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
Russian Federation: 868.0 to 868.2 MHz,
bandwidth 100kHz, 10 mW max.,
up to 3200m (in line of sight)
Communication
Secure two way communication,
sabotage detection, key - 256 bits
Operating temperature range
-10°C to +55°C
Dimensions & weight
89.7 х 38.8 х 20.5 mm & 0.34 kg
COMPLETE SET
1. U-Prox Wireport; 2. Three CR123A batteries (pre-installed);
3. Quick start guide
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
WARRANTY
Warranty for U-Prox devices (except batteries) is valid for two years after
the purchase date.
If the device operates incorrectly, please contact support@u-prox.systems
at first, maybe it can be solved remotely.
2
-
-
-
-
6
U-Prox Wireport - es un módulo inalámbrico con 3 entradas,
EN
diseñado para conectar equipos cableados (detectores, barreras
de infrarrojos, etc.) a Paneles inalámbricos de control U-Prox.
Tiene salida de potencia controlada de 3 V y puede ser integrado
en detectores.
El dispositivo está conectado al panel de control y está
configurado con la aplicación móvil U-Prox Installer.
U-Prox Installer
Partes funcionales del dispositivo (ver imagen)
1. Placa del dispositivo
2. Antena
3. Batería CR123A
ESPECIFICACIONES TÉCNICAS
Entradas
3- ALM1, ALM2 (alarma) y TMP (interruptor de sabotaje)
Potencia de salida
3 V, 50 mA máx.
Batería
Tres (3) baterías CR123A, 1500 mAh.
Hasta 5 años (2 detectores cableados, 24 μA
cada uno en modo de espera)
Frecuencia de radio
Interfaz inalámbrica de banda ISM
con varios canales
Región 1 de la UIT (UE, UA): 868,0 a 868,6 MHz,
916.5 to 917 MHz,
Región 3 de la UIT (AU): 916,5 a 917 MHz,
Federación de Rusia: 868,0 a 868,2 MHz,
Comunicación
Comunicación bidireccional segura, detección
de sabotaje, clave - 256 bits
Rango de temperatura
-10 ° C a + 55 ° C
de funcionamiento
Dimensiones y peso
89,7 х 38,8 х 20,5 mm y 0,34 kg
JUEGO COMPLETO
1. U-Prox Wireport; 2. Tres baterías CR123A (preinstaladas);
3. Guía de inicio rápido
PRECAUCIÓN. RIESGO DE EXPLOSIÓN SI LA BATERÍA SE REEMPLAZA POR UNA
INCORRECTA. DESECHE LAS BATERÍAS USADAS DE ACUERDO CON LAS
REGLAMENTACIONES NACIONALES
GARANTÍA
La garantía para los dispositivos U-Prox (excepto las baterías) es válida por
dos años después la fecha de compra. Si el dispositivo funciona incorrect-
amente, contacte support@u-prox.systems al principio, tal vez se pueda
resolver de forma remota.
U-Prox Wireport - C'est un module sans fil avec 3 entrées, conçu
ES
pour connecter des équipements filaires (détecteurs, barrières
infrarouges, etc.) aux panneaux sans fil
Panneau de commande U-Prox. Il a une puissance de sortie
contrôlée de 3 V et peut être intégré dans des détecteurs.
L'appareil est connecté au panneau de commande et est
configuré avec l'application mobile U-Prox Installer.
U-Prox Installer
Parties fonctionnelles de l'appareil (voir image)
4. Indicador de luz
1. Plaque de l'appareil
5. Botón de encendido / apagado
2. Antenne
6. Bloque de terminales
3. Pile CR123A
CARACTERISTIQUES
Entrées
Puissance de sortie
Batterie
Fréquence radio
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión)
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión)
ancho de banda 100kHz, 10 mW máx.,
hasta 3200 m (en línea de visión)
Communication
Pplage de température de
fonctionnement
Dimensions et poids
PARTIE COMPLÈTE
1. U-Prox Wireport; 2. Trois piles CR123A (pré-installées);
3. Guide de démarrage rapide
ATTENTION. RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR TYPE
INCORRECTE. ÉLIMINER LES BATTERIES USÉES CONFORMÉMENT AUX
RÉGLEMENTATIONS NATIONALES
GARANTIE
La garantie des appareils U-Prox (à l'exception des batteries) est valable
deux ans après la date d'achat. Si l'appareil ne fonctionne pas
correctement, veuillez d'abord contacter support@u-prox.systems, cela
peut peut-être être résolu à distance.
FR
U-Prox Installer
4. Voyant lumineux
5. Bouton marche/arrêt
6. Bornier
3 - ALM1, ALM2 (alarme) et TMP (interrupteur
d'autoprotection)
3V, 50mA max.
Trois (3) batteries CR123A, 1500 mAh
Jusqu'à 5 ans (2 détecteurs filaires, 24 μA
chacun en mode veille).
Interface sans fil bande ISM
avec plusieurs canaux
UIT Région 1 (UE, AU) : 868,0 à 868,6 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4800 m (en champs libre)
UIT Région 3 (AU) : 916,5 à 917 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4800 m (en champs libre)
Fédération de Russie : 868,0 à 868,2 MHz,
Bande passante 100kHz, 10mW max.,
jusqu'à 3 200 m (en champs libre)
Communication bidirectionnelle sécurisée
clé 256 bits, détection de sabotage, clé.
-10 ° C à + 55 ° C
89,7 x 38,8 x 20,5 mm et 0,34 kg
