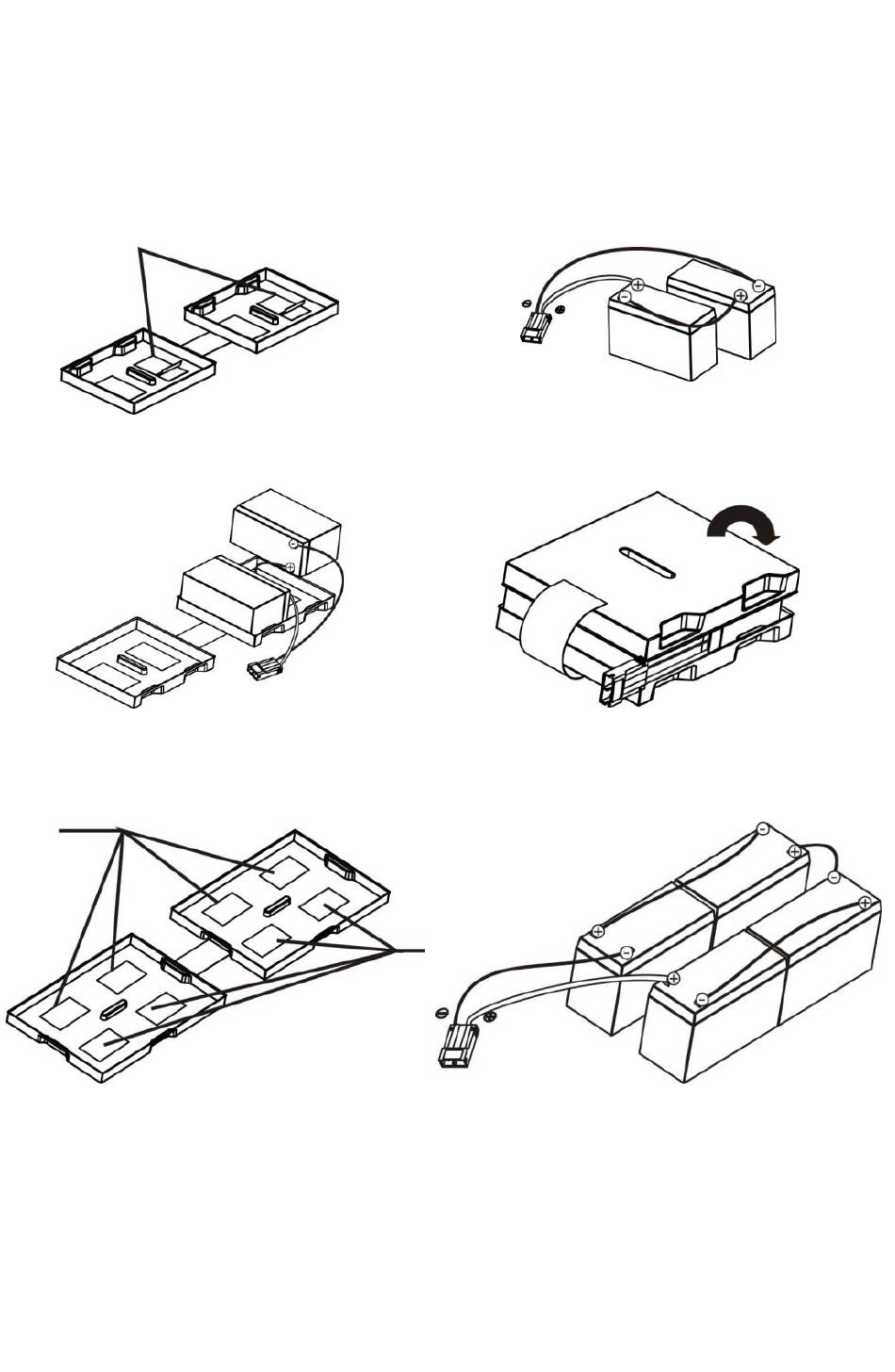

2-5. Assemblage du kit de batteries
REMARQUE : Assembler d'abord le kit de batteries avant de l'installer dans l'onduleur.
Utiliser la procédure correcte ci-dessous pour l'assemblage.
Étape 1 : Retirer les bandes
autocollantes.
Bandes
Étape 3 : Placer les blocs de batteries
assemblés sur un côté de l'enveloppe
en plastique.
Étape 1 : Retirer les bandes
autocollantes.
Bandes
Étape 3 : Placer les blocs de batteries
assemblés sur un côté de l'enveloppe en
plastique.
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron - FRANCE - www.infosec-ups.com
36
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 17 AA 59 204 17
- 2 batteries for E3 Pro 1000 RT
- 4 batteries pour E3 Pro 2000 RT
Étape 2 : Connecter toutes les bornes des
batteries en suivant le tableau ci-dessous.
Étape 4 : Couvrir l'autre côté de l'enveloppe en
plastique comme figuré ci-dessous. Le kit de
batteries est alors correctement installé.
Étape 2 : Connecter toutes les bornes des
batteries en suivant le tableau ci-dessous.
Bandes
Étape 4 : Couvrir l'autre côté de l'enveloppe
en plastique comme figuré ci-dessous. Le kit
de batteries est alors correctement installé.
