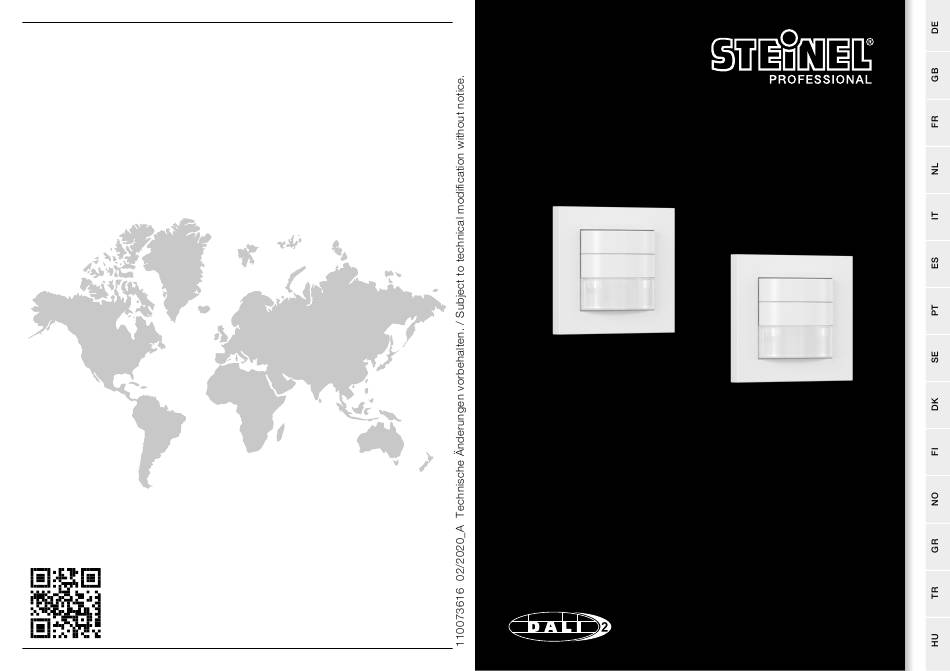

- Page 1 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de IR 180 HF 180 Application Controller Contact www.steinel.de/contact Information IR 180 HF 180...
- Page 2 DE � � � � � � � � � 11 Textteil beachten! GB � � � � � � � � � 22 Follow written instructions! FR � � � � � � � � � 32 Se référer à la partie texte ! NL �...
- Page 3 DA1- DA2- DA1- DA2- DA1+ DA2+ DA1+ DA2+ - 4 - - 5 -...
- Page 4 - 6 - - 7 -...
- Page 5 - 8 - - 9 -...
- Page 6 - 10 -...
-
Page 7: About This Document
DA1–, DA1+, DA2–, DA2+ = Connection to the DALI BUS P = For connecting several presence detectors IR 180 The IR 180 is equipped with a pyro sensor which detects the invisible heat I II Note III P conductor: emitted by moving objects (people, animals etc.). -
Page 8: Mounting Procedure
The chosen stay-ON time can be set to between 30 s and 30 min via the Control PRO sensor is a DALI sensor, IR 180 / HF 180 must only be connected control dial. Once the brightness threshold is exceeded (presence logic), the to the Control PRO DALI sensor in the COM1 or COM2 version. -
Page 9: Switch Function
DIP switch factory settings Switch for light function DIP 1 – DIP 5 = OFF The function of the integrated switch (A) depends on sensor configuration as well as the current operating situation. DIP 1 – (NORM�/TEST) normal/test mode (Fig� 5�4) ➜... -
Page 10: Maintenance & Care
Warranty no longer suitable for use must be collected separately and recycled in an Declaration. We guarantee that your STEINEL Professional sensor product will environmentally compatible manner. -
Page 11: Technical Specifications
For information on making claims under the terms of the warranty, please go to 13� Troubleshooting www�steinel-professional�de/garantie Malfunction Cause Remedy If you have a warranty claim or would like to ask any ques- Y E A R Y E A R Y E A R Light does not switch ON n No supply voltage n Check supply voltage... -
Page 12: Om Detta Dokument
DA1–, DA1+, DA2–, DA2+ = Anslutning till DALI BUS IR 180 P = För anslutning av flera närvarovakter IR 180 är utrustad med en pyrosensor som känner av den osynliga vär- mestrålningen från kroppar i rörelse (människor, djur, etc.). Den registrerade I II Anmärkning... -
Page 13: Montage
P-ledningen, måste Control PRO vakten vara en COM1 eller COM2 sensor. Är Control PRO sensorn en DALI sensor, får IR 180 / HF 180 endast anslutas till IQ-läge ( Control PRO DALI sensorn som COM1 eller COM 2 version. På IR / HF 180 Ställer du ställskruven på... - Page 14 DIP 1 – (NORM�/TEST) Normal-/testläge (bild 5�4) Skymningsinställning Testläget är bestämmande, dvs. det styr före och över alla andra inställningar Användningsexempel Skymningsinställning som är gjorda och används för att testa funktionen och ställa in bevakningsom- rådet. Oavsett omgivningens ljusnivå tänder sensorbrytaren ljuset i ca 5 s vid Skymningsdrift min.
- Page 15 7� Underhåll/Skötsel Smart Remote (art nr E1360256) – Styrning via smartphone eller surfplatta – Ersätter alla fjärrkontroller Produkten är underhållsfri. – Ladda ner den passande appen och anslut via Bluetooth Bevakningslinsen kan rengöras med en fuktig trasa (utan rengöringsmedel). 10� deklaration 8�...
- Page 16 12� Tekniska data 13� Driftstörningar Mått B × H × D 80 × 80 × 50 mm Störning Orsak Åtgärd Spänning 220-240 ~V / 50/60 HZ Ljuset tänds inte n Ingen spänning n Kontrollera anslutnings- ansluten spänningen Sensorik Passiv infraröd (IR) /högfrekvens (HF) n Skymningsvärdet för n Öka långsamt skym- Räckvidd IR max.
-
Page 17: Generelle Sikkerhetsinstrukser
DA1–, DA1+, DA2–, DA2+ = tilkobling til DALI BUS IR 180 P = for sammenkobling av flere tilstedeværelsessensorer IR 180 er utstyrt med en pyrosensor som registrerer den usynlige varme- strålingen fra mennesker, dyr o.l. som beveger seg. Den registrerte varme- I II... - Page 18 Merknad vedr� parallellkobling via P-kabel: Rekkeviddeinnstilling IR (ill� 5�4 / J) IR 180 og HF 180 kan kobles parallelt. Men det må være en nulleder i hver Trinnvis justerbar innfelte boks. Ved bruk av flere sensorbrytere skal disse kobles til samme fase.
- Page 19 DIP 1 – (NORM�/TEST) normal-/testmodus (ill� 5�4) Skumringsinnstilling Testmodus har prioritet foran alle andre innstillinger på sensorbryteren, og Eksempler på bruk Nominell verdi for lysstyrke tjener til kontroll av funksjonene og dekningsområdet. Uavhengig av lysstyrken Skumringsmodus min. kobler sensorbryteren inn lyset med ca. 5 s. belysningstid når det er bevegelse i rommet (blå...
- Page 20 Vi gir deg fem års garanti på at apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som gjenvinnes på en miljøvennlig måte.
-
Page 21: Tekniske Spesifikasjoner
12� Tekniske spesifikasjoner 13� Driftsfeil Feil Årsak Tiltak Mål b × h × d 80 × 80 × 50 mm Lyset tennes ikke n ingen tilførselsspenning n kontroller tilførselsspen- Spenning 220-240 ~V / 50/60 HZ ningen Sensorsystem Passiv infrarød (IR) / høyfrekvens (HF) n lux-verdien er for lavt n øk lux-verdien sakte til innstilt lyset tennes...
