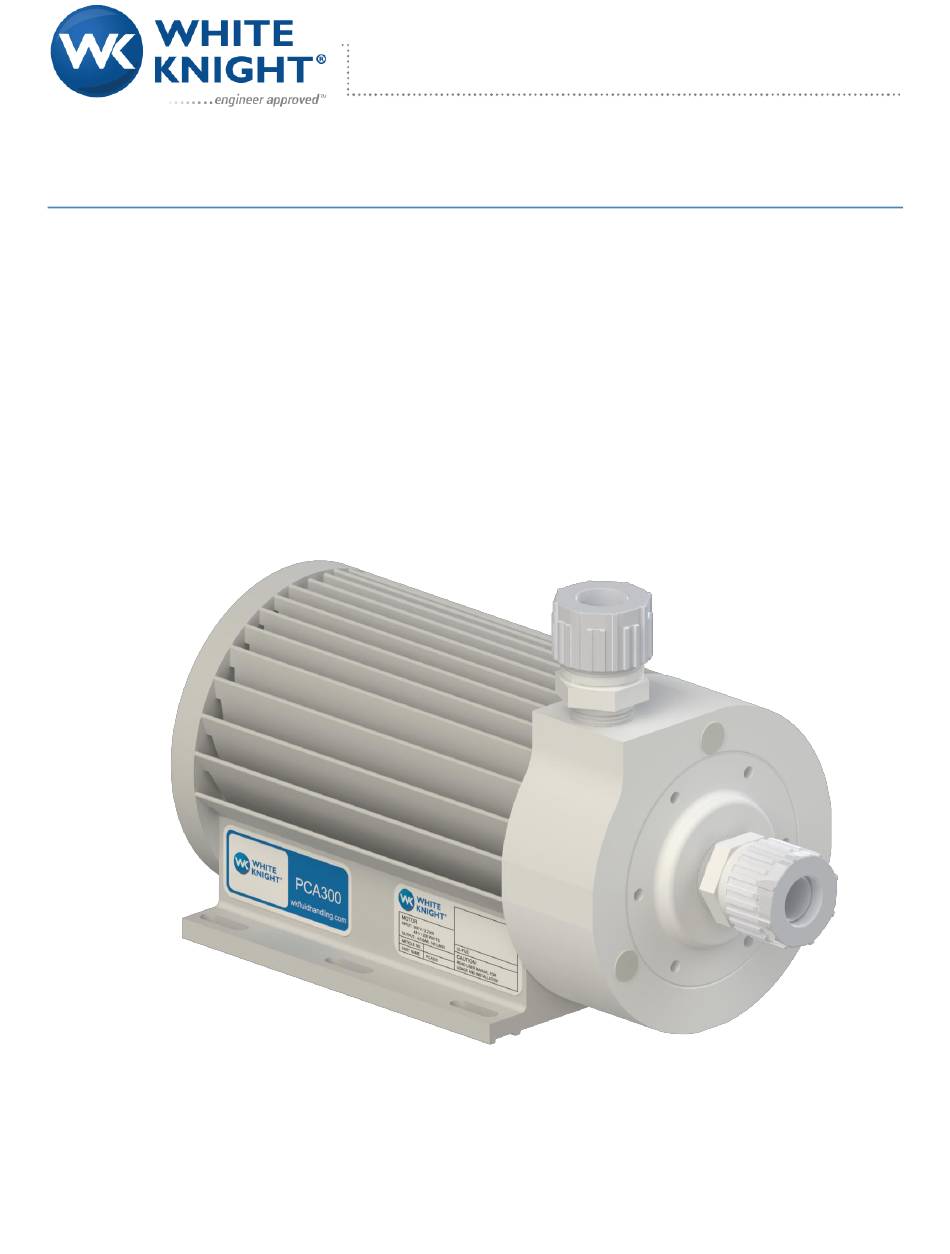

Owner's Manual
PCA300
140 LPM/37 GPM
4.75 BAR/69 PSI
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Copyright © 2021 White Knight Fluid Handling | A Graco company
Version 1.0.1 | 3 December 2021 | Page 1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel

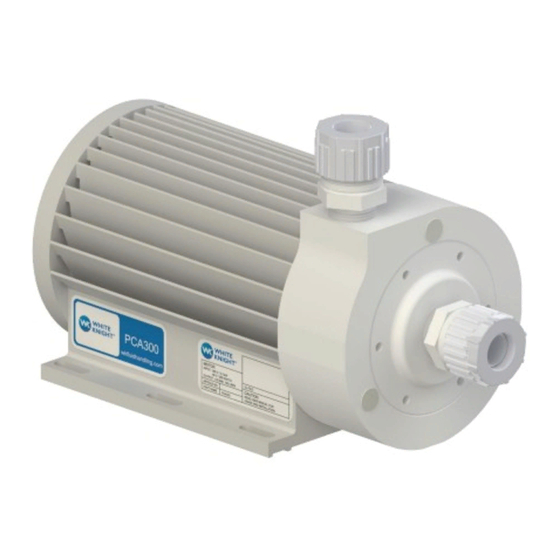

Related Manuals for Graco WHITE KNIGHT PCA300
Summary of Contents for Graco WHITE KNIGHT PCA300
- Page 1 187 E. 670 S., Kamas, UT 84036 435.783.6040 888.796.2476 https://wkfluidhandling.com Owner’s Manual PCA300 140 LPM/37 GPM 4.75 BAR/69 PSI ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 1...
-
Page 2: Table Of Contents
Troubleshooting ..............................35 8.1. Troubleshooting with software ........................35 8.2. Troubleshooting with LEDs .......................... 36 Technical Support ............................36 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 2... - Page 3 187 E. 670 S., Kamas, UT 84036 435.783.6040 888.796.2476 Appendix ..............................36 10.1. Ordering Instructions ..........................36 10.2. Regulatory Status ............................ 36 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 3...
-
Page 4: Cautions And Warnings
MOVING PARTS HAZARDS Pump contains moving parts. Do not open or disassemble pump. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 4... -
Page 5: Technical Specifications
750 W Power Supply Air Cooling Module Material Polypropylene/ FKM Inlet Pressure 1-3 Bar Cooling Medium Compressed Air Connection ¼ NPT ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 5... -
Page 6: General Environmental Conditions
The pump should be lifted using the center of the product as shown in image. Where available make use of rolling cart for transportation. Do not carry pump by liquid connections. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 6... -
Page 7: Electrical Set Up
Both the 48 VDC power supply and the controller can be powered off of the same AC power. • Pump can be controlled by PLC inputs or by RS232 connection to a computer interface. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 7... -
Page 8: Power Consumption
2.6.1. Pump Performance Curves PCA300 Performance Curves Flow Rate [GPM] 5500 5000 4500 4000 3500 3000 2500 Flow Rate [LPM] ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 8... - Page 9 5000 Flow Rate [LPM] 2.6.3. Maximum Allowable Head vs Fluid Temperature Maximum Static Pressure for Pump Head Degrees C ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 9...
-
Page 10: Pump Dimensions
Pump must be mounted in a horizontal configuration. Review section 3 to determine when a cooling jacket is required. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 10... -
Page 11: Controller Dimensions
2.9. Recommended 48 VDC power supply The PCA300 system requires an external 48VDC power supply with capability of suppling 20 amps. (Units in mm) ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 11... -
Page 12: Thermal Management
Passive Cooling, 30 °C Liquid Temperature Power Throttle Limit 5000 Recommened Operational Limit 4000 3000 2000 Flow Rate (LPM) ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 12... - Page 13 Active Cooling, 30 °C Liquid Temperature Power Throttle Limit Recommended Operational Limit 5000 4000 3000 2000 Flow Rate (LPM) ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 13...
- Page 14 Liquid Temperature Vs. Motor Temperature Passive Cooling Temp. Gradiant = 0.72 Active Cooling Temp. Gradiant = 0.43 Water Temperature (°C) ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 14...
-
Page 15: Controller Temperature
187 E. 670 S., Kamas, UT 84036 435.783.6040 888.796.2476 3.3. Controller Temperature Controller Temperature Curves 5000 4000 3000 2000 Flow Rate [LPM] ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 15... -
Page 16: Equipment Installation
Ensure cables are wired to the plug connectors correctly per Table 3. 8. Ensure all screw terminals are routinely tightened. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 16... - Page 17 →YELLOW(W) Interface. To be sourced Pin 8 See TABLE 4 separately →DRAIN *Wire not provided. 14-30 AWG. Pin 9 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 17...
- Page 18 This output echoes out the process Output signal input even if process control is not enabled. Pin 14 Analog Analog Output Output Common Reference ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 18...
-
Page 19: Installation Of The Pump
In some cases, a user may want to run the pump dry before running it with fluid in it. It is recommended that when operating the pump dry that the max pump speed be kept below 3000 RPM. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 19... -
Page 20: Air-Cooling Module
Place air-cooling module on back of pump and NPT adapter. Apply 15-30 PSI (1- Bar) of air secure with 1.5-inch length 10-32 fasteners. pressure. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 20... -
Page 21: Pca300 System Operation
Install PCA300 Interface Software and open program Once the PCA300 Interface Software has been opened, the window shown below will appear. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 21... - Page 22 The software will automatically select an active port, for verification/selection consult “device manager” on a your pc for available ports. Once the correct port is selected, click the “Connect” button. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 22...
- Page 23 1. To control the pump in “Speed Control” mode, type in the desired speed into the “Pump Rotation Speed” box and click “Apply”. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 23...
- Page 24 4. For continued operation without the application running, the “serial lock” box must be checked. This will effectually lock out PLC control. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 24...
- Page 25 The “Clear Errors” button’s return to white signifies that the all errors are cleared and the pump can be restarted. It is recommended to investigate and troubleshoot all errors before restarting the pump. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 25...
- Page 26 The Status Tab shows the various alarms and errors that are currently in effect on the controller. The “Show Error Log” button displays a list of events that have been triggered. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 26...
- Page 27 PLC I/O Tab The PLC I/O tab reports the values on each of the pins of the PLC interface. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 27...
-
Page 28: Plc Interface
PLC Interface connection. Review Table 4 for the pinouts to run in either Speed Control Mode or Process Control Mode. The process mode PID control cannot be modified from the PLC Interface. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 28... -
Page 29: Command Line Interface
Data bits: 8 Flow Control: None Parity bit: None Stop bits: 1 Pinout for RS232 connection: Moniker Description Transmit Receive Ground ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 29... - Page 30 (this must be called at least every 500 ms to keep serial control active) See table 2 for data output list. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 30...
- Page 31 Sendcommand(“set 4000”); //set rpm 4000 Sendcommand(“start”); //start pump While(1) Callevery500ms(“get”); //every 500 ms update data list and maintain control. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 31...
- Page 32 PLC Process Output voltage 48 Volt flag state Active Alarm flag state Types of available errors (1 advisories, 2 deviation, 3 error) ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 32...
-
Page 33: Maintenance
10 lpm DI water from inlet to outlet for 40 minutes before shipment preparations. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 33... -
Page 34: Rebuild Process
The PCA300 system must be rebuilt at White Knight Fluid Handling. Do not open or disassemble the pump or controller. Strong magnets will pose a safety hazard when not handled properly. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 34... -
Page 35: Troubleshooting
“Clear Errors” button in either the Status Tab or the Main Control Tab. ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 35... -
Page 36: Troubleshooting With Leds
Electrical equipment for measurement, control and laboratory use – EMC requirements EN 61326-1:2013 ETL Safety Certification and Marking In process ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 36... - Page 37 White Knight Support 187 E. 670 S. Kamas, UT 84036 Phone: 435.783.6040 Toll Free: 888.796.2476 Fax: 435.783.6128 support@wkfluidhandling.com https://wkfluidhandling.com/support/ ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• Copyright © 2021 White Knight Fluid Handling | A Graco company Version 1.0.1 | 3 December 2021 | Page 37...
