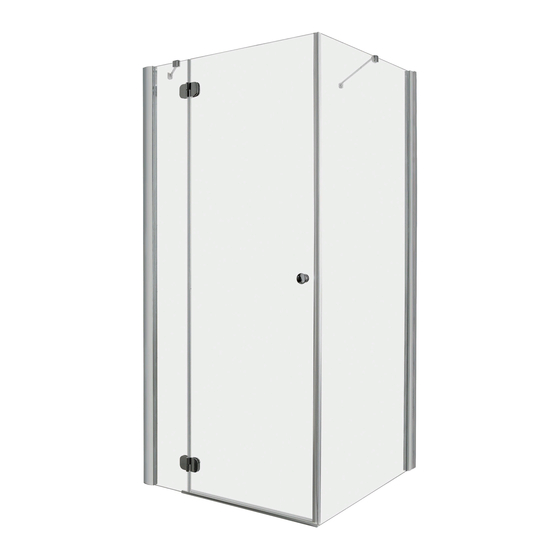

Essenza KDJ
Instrukcja pokazuje montaż kabiny w wariancie lewym
Assembling instruction shows installation of left-side version
Die Montageanleitung stellt die linke Variante der Dusche dar
В инструкции указан монтаж левого варианта кабины
В інструкції вказаний монтаж лівого варіанту кабіни
Instrukcja montażu
Assembly instruction
Montageanleitung
Инструкция по установке
Інструкція по установці
Almatea KDJ
Fuenta KDJ
Torrenta KDJ
Advertisement
Related Manuals for Radaway Almatea KDJ
Summary of Contents for Radaway Almatea KDJ
- Page 1 Instrukcja montażu Assembly instruction Montageanleitung Инструкция по установке Інструкція по установці Almatea KDJ Torrenta KDJ Essenza KDJ Fuenta KDJ Instrukcja pokazuje montaż kabiny w wariancie lewym Assembling instruction shows installation of left-side version Die Montageanleitung stellt die linke Variante der Dusche dar В...
- Page 2 20.1 naklejka label Klebezettel наклейка lipdukas naklejka label Klebezettel наклейка lipdukas...
- Page 3 20.2 naklejka label Klebezettel наклейка lipdukas...
- Page 4 Mark Pcs. Bezeichnung Stück Oznaczenie Sztuk обозначение штраф Essenza/Almatea/Fuenta Torrenta SW 1,5 6.1 6.2 SW 2,5 Essenza/Almatea/Fuenta Torrenta φ8 SW 4,0 M5 Typ A DIN 9021 5x40 4x16 DIN 7991 Fuenta Almatea Essenza Torrenta Fuenta Almatea Essenza Torrenta Fuenta Almatea Essenza Torrenta Fuenta...
- Page 5 φ8 800/800 900/900 1000/1000 757* 857* 957* 757* 857* 957* * Wymiary dotyczą montażu typowej kabiny montowanej na brodziku * All dimensions refer to installation on shower tray * Die Masse betrifft standard Dusche, die auf der Duschwanne montiert ist * Размеры...
- Page 6 naklejka label Klebezettel наклейка lipdukas SW 2,5 Essenza/Almatea/Fuenta Essenza/Almatea/Fuenta...
- Page 7 Torrenta Torrenta Torrenta naklejka label Klebezettel наклейка lipdukas SW 4,0 SW 4,0 SW 4,0...
- Page 8 Torrenta Almatea SW 2,5 Essenza SW 2,5 Fuenta...
- Page 9 Torrenta - 1850mm Essenza 1935mm Almatea - Fuenta Torrenta - 1817mm Essenza Almatea - 1906mm Fuenta 11.1 11.2...
- Page 10 ~ 7 - 8 m ~ 7 - 8 m SW 4,0 SW 2,5 13.1 13.2...
- Page 11 14.1 14.2 14.3 14.4 SW 2,5 14.5 14.6 SW 2,5 14.7 14.8 φ8 14.9 14.10 SW 2,5...
- Page 12 K > 1000mm Mark Pcs. Bezeichnung Stück Oznaczenie Sztuk обозначение штраф Fuenta Almatea Essenza Torrenta...
- Page 13 14.1 14.2 y = x - 23mm Essenza/Almatea y = x - 5mm Fuenta/Torrenta 14.3 14.5 14.4 14.6 φ8...
- Page 14 14.7 14.8 14.9 14.10 14.11 SW 2,5 SW 2,5 m = n - 14mm Essenza/Almatea m = n + 6mm Fuenta/Torrenta 14.12 SW 2,5 SW 2,5...
- Page 15 15.1 Torrenta - 1839mm Essenza 1935mm Almatea - Fuenta 15.2 17.1 16.1 17.2 SW 1,5...
- Page 16 SILIKON 20.1 20.1 20.1...
- Page 17 RADAWAY Sp. z o. o. ul. Górecka 104, 61-483 Poznań, Polska tel. +48 61 835 75 10, fax +48 61 835 75 17, e-mail: office@radaway.pl, www.radaway.pl...
- Page 18 Adnotacje o przebiegu naprawy data zgłoszenia data wykonania Przebieg naprawy Pieczątka zakładu...
