Summary of Contents for Radaway Almatea PDD

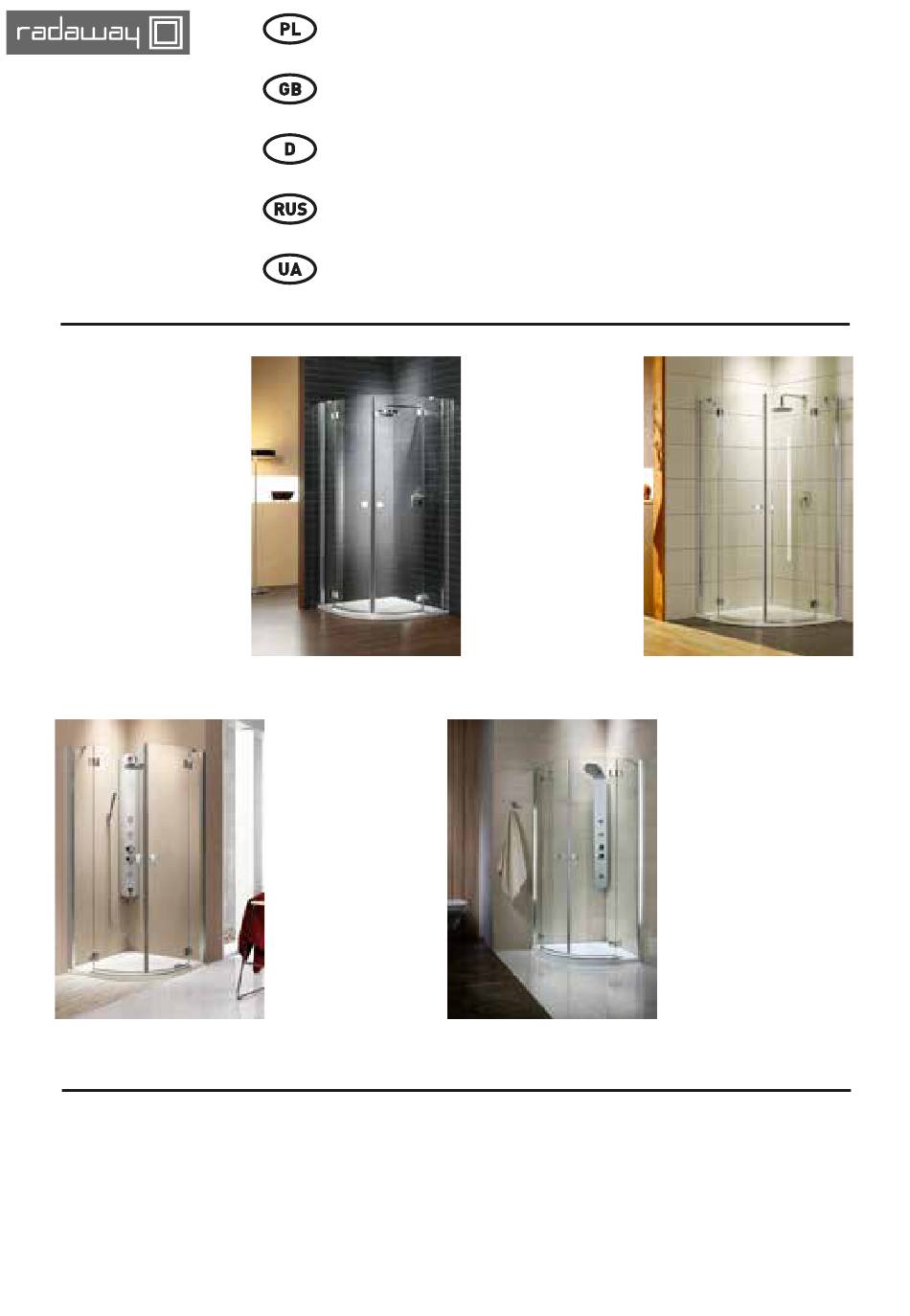

- Page 1 Instrukcja montażu Assembly instruction Montageanleitung Инструкция по установке Інструкція по установці Almatea PDD Torrenta PDD Essenza PDD Fuenta PDD...
- Page 2 Essenza/Almatea/Fuenta Oznaczenie strony nałożenia powłoki Side of the coating indicator Bezeichnung für Glasfläche mit der EasyClean-Beschichtung Сторона стекла с покрытием 14.1 14.1 1 . 1 17.1 11.1 Essenza/Almatea/Fuenta...
- Page 3 Essenza/Almatea/Fuenta Oznaczenie strony nałożenia powłoki Side of the coating indicator Bezeichnung für Glasfläche mit der EasyClean-Beschichtung Сторона стекла с покрытием 14.2 14.2 1 . 2 17.2 11.2 Essenza/Almatea/Fuenta...
- Page 4 Torrenta 10.1 Oznaczenie strony nałożenia powłoki Side of the coating indicator Bezeichnung für Glasfläche mit der EasyClean-Beschichtung Сторона стекла с покрытием 14.1 14.1 1 . 1 22 23 17.1 11.1 Torrenta...
- Page 5 Torrenta 10.2 Oznaczenie strony nałożenia powłoki Side of the coating indicator Bezeichnung für Glasfläche mit der EasyClean-Beschichtung Сторона стекла с покрытием 14.2 14.2 1 . 2 17.2 11.2 Torrenta...
- Page 6 Mark Pcs. Bezeichnung Stück Oznaczenie Sztuk обозначение штраф Essenza/Almatea/Fuenta Torrenta ------------------- φ8 M5 Typ A DIN 9021 5x40 ------------------- 10.1 10.2 11.1 11.2 11.1 11.2 11.1 11.2 ------------------- M4x30 DIN 7984 ------------------- Fuenta 14.1 14.2 14.1 14.2 Almatea Torrenta 14.1 14.2 14.1 14.2...
- Page 7 Mark Pcs. Bezeichnung Stück Oznaczenie Sztuk обозначение штраф Fuenta Almatea Essenza Torrenta 17.1 17.1 17.2 17.2 ------------------- ~2000mm 4x16 DIN 7991 ------------------- ------------------- Essenza/Almatea/Fuenta Torrenta SW 1,5 SW 2,5 SW 3,0 SW 4,0...
- Page 8 Essenza/Almatea/Fuenta Torrenta...
- Page 9 Torrenta Essenza/Almatea/Fuenta/Torrenta Essenza/Almatea/Fuenta naklejka label Klebezettel M4x30 наклейка DIN 7984 lipdukas 800/800 900/900 1000/1000 756* 856* 956* 756* 856* 956* Essenza/Almatea/Fuenta 800/800 900/900 1000/1000 751* 851* 951* 751* 851* 951* * Wymiary dotyczą montażu typowej kabiny montowanej na brodziku * All dimensions refer to installation on shower tray * Die Masse betrifft standard Dusche, die auf der Duschwanne montiert ist...
- Page 10 Essenza/Almatea/Fuenta Torrenta naklejka label Klebezettel наклейка lipdukas M4x30 DIN 7984 φ8 Essenza/Almatea/Fuenta Torrenta...
- Page 11 Oznaczenie strony nałożenia powłoki Side of the coating indicator Bezeichnung für Glasfläche mit der EasyClean-Beschichtung Сторона стекла с покрытием naklejka label Klebezettel наклейка lipdukas SW 2,5 Essenza/Almatea/Fuenta Torrenta Essenza/Almatea/Fuenta Essenza/Almatea/Fuenta naklejka label Klebezettel наклейка lipdukas M4x30 DIN 7984 naklejka label Klebezettel наклейка...
- Page 12 Essenza/Almatea/Fuenta Essenza/Almatea/Fuenta 11.1 11.2 14.1 14.2 14.1 14.2 1 . 1 1 . 2 Essenza/Almatea/Fuenta/Torrenta Essenza/Almatea/Fuenta/Torrenta SW 4,0 Essenza/Almatea/Fuenta/Torrenta 14.2...
- Page 13 10.1 1 . 1 naklejka label Klebezettel наклейка lipdukas SW 4,0 14.1 1 . 1 Torrenta 1 . 1 SW 2,5 SW 4,0 14.1 Almatea Essenza/Almatea/Fuenta/Torrenta 1 . 1 Essenza/Almatea/Fuenta/Torrenta SW 2,5 Essenza 1 . 1 SW 2,5 Fuenta...
- Page 14 11.1 Essenza/Almatea/Fuenta/Torrenta Essenza/Almatea/Fuenta/Torrenta 1 . 1 Torrenta - 1817mm Essenza Almatea - 1903mm Fuenta 13.1 Essenza/Almatea/Fuenta/Torrenta Essenza/Almatea/Fuenta/Torrenta 13.2...
- Page 15 ~ 7 - 8 m ~ 7 - 8 m 1 . 1 1 . 2 ~ 7 - 8 m ~ 7 - 8 m SW 4,0 SW 4,0 Essenza/Almatea/Fuenta/Torrenta 15.1 15.2 Essenza/Almatea/Fuenta/Torrenta...
- Page 16 14.1 Torrenta SW 2,5 Essenza/Almatea/Fuenta/Torrenta 16.1 16.2 16.7 16.8 φ8 16.3 16.4 16.9 16.10 SW 2,5 SW 2,5 16.5 16.6 SW 2,5...
- Page 17 11.1 11.2 17.1 Torrenta Torrenta 17.2 Torrenta 17.3 11.1 11.1 11.2 Torrenta 18.1 Essenza/Almatea/Fuenta/Torrenta Torrenta - 1839mm Essenza Almatea - 1932mm Fuenta Essenza/Almatea/Fuenta/Torrenta 1 . 1 18.2 17.1 17.1 17.2 Essenza/Almatea/Fuenta/Torrenta...
- Page 18 14.1 Essenza/Almatea/Fuenta 14.1 19.1 SW 1,5 Essenza/Almatea/Fuenta 20.1 SILIKON Essenza/Almatea/Fuenta/Torrenta 20.2 Essenza/Almatea/Fuenta/Torrenta Essenza/Almatea/Fuenta/Torrenta...
- Page 19 21.1 Essenza/Almatea/Fuenta Essenza/Almatea/Fuenta/Torrenta Essenza/Almatea/Fuenta 10.1 10.1 Torrenta...
- Page 20 10.1 Torrenta 23.1 Torrenta Torrenta...
- Page 21 RADAWAY Sp. z o. o. Jasin, ul. Rabowicka 59, 62-020 Swarzędz, Polska tel. +48 61 835 75 10, fax +48 61 835 75 17, e-mail: office@radaway.pl, www.radaway.pl...
- Page 22 Adnotacje o przebiegu naprawy data zgłoszenia data wykonania Przebieg naprawy Pieczątka zakładu...
