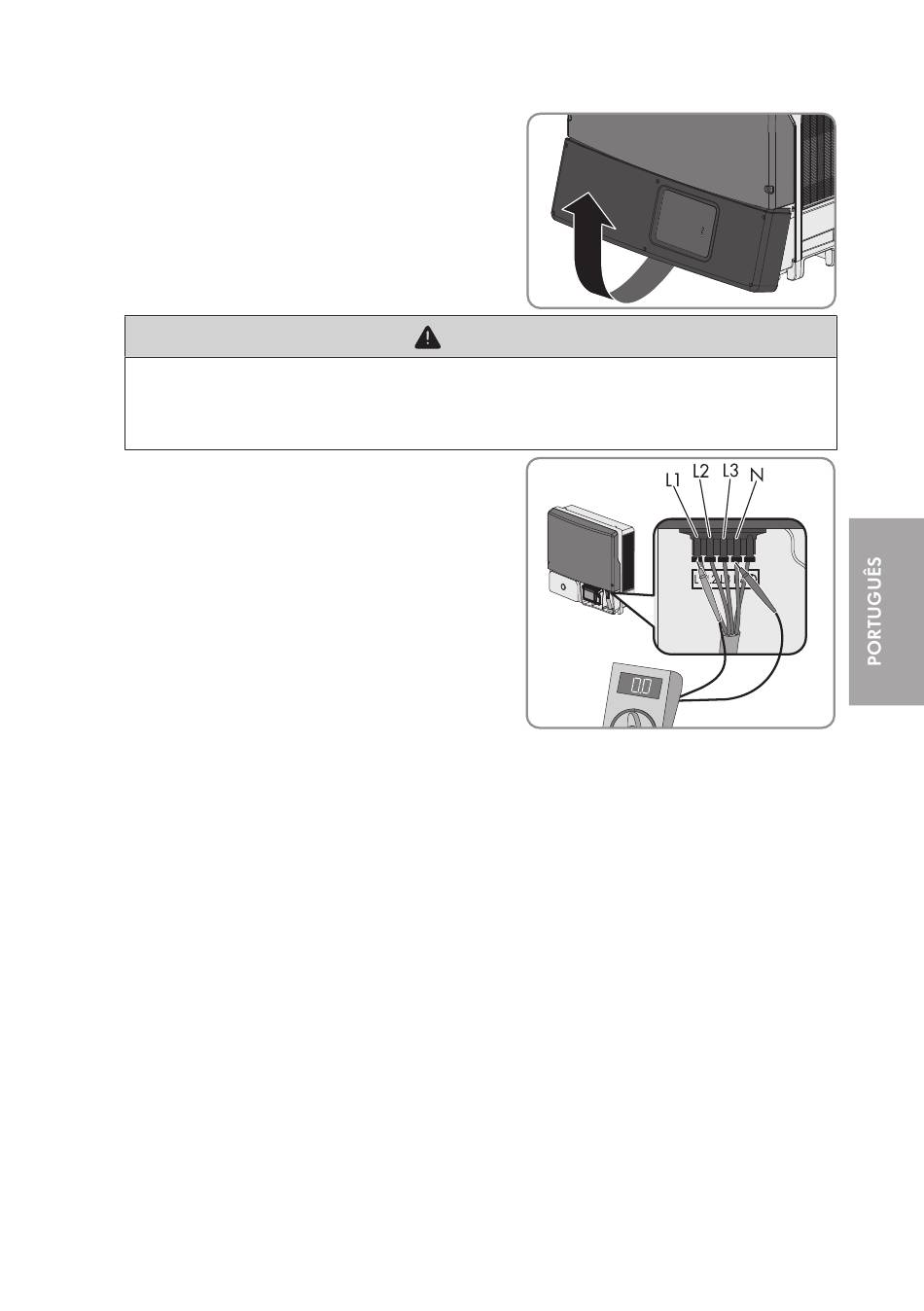

7. Levantar e retirar a tampa inferior da caixa.
8.
Perigo de queimaduras ao tocar na cobertura de proteção CC.
A cobertura de proteção CC pode atingir temperaturas elevadas durante o funcionamento.
• Não tocar na cobertura de proteção CC.
9. Com um aparelho de medição adequado,
determinar a ausência de tensão na régua de
terminais CA, sucessivamente, entre L1 e N, entre
L2 e N e entre L3 e N. Para isso, enfiar a ponta de
prova sempre na abertura redonda do terminal de
ligação.
10. Com um aparelho de medição adequado, determinar a ausência de tensão na régua de
terminais CA, sucessivamente, entre L1 e PE, entre L2 e PE e entre L3 e PE. Para isso, enfiar a
ponta de prova sempre na abertura redonda do terminal de ligação.
11. Se for utilizado o relé multifunções, determinar a ausência de tensão entre todos os terminais
do relé multifunções e PE na régua de terminais CA.
12. Com uma pinça amperimétrica, determinar a ausência de corrente em todos os cabos CC.
13. Apontar a posição dos conectores de ficha CC para que, mais tarde, seja possível voltar a
ligá-los na mesma posição.
Manual de substituição
5 Colocar o inversor sem tensão
CUIDADO
ACCON-STPTL10-RM-xx-10 199
