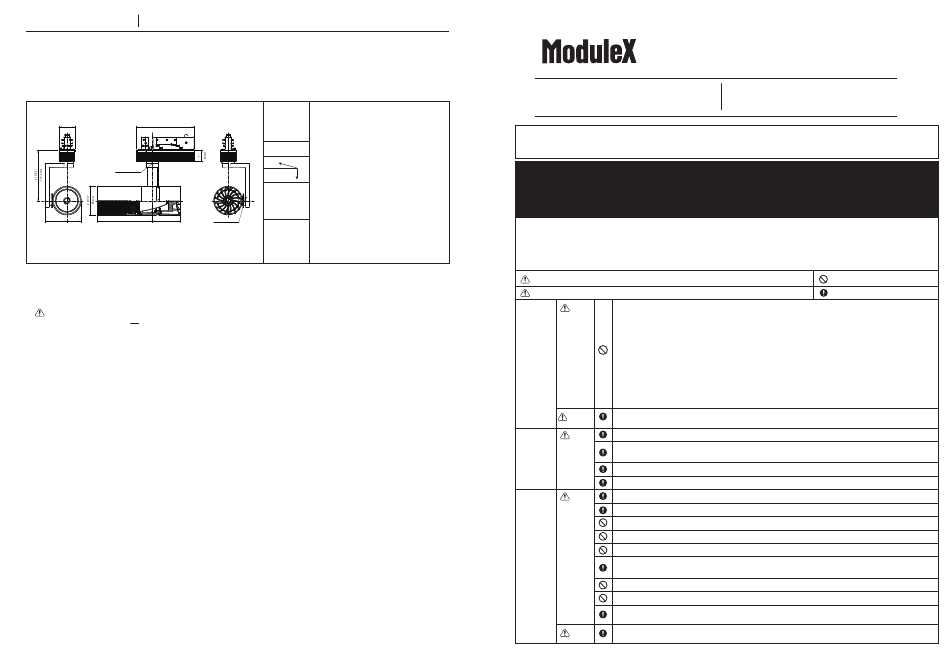

Modulex MMP-060S Series Installation Manual page 3

Guide d'installation Appareil d'éclairage
Rail d'éclairage
MMP-080S/5H/1N/10B/N1/2
1 3/8" 5 5/64"
129mm
35mm
Pan lock
Set screw(M3)
1 29/32" 1 9/32" 4 27/32" 2 31/64"
122.9mm 63.1mm
48.3mm 32.5mm
UNIQUEMENT POUR UNE UTILISATION AVEC UN SYSTÈME DE RAIL NORDIC ALUMINIUM INC, Séries TEK.
La voie d'éclairage EUTRAC est soignée séparément et nous ne fournissons pas les pistes d'éclairage applicables.
Cette fi xation est compatible avec la piste à 2 circuits Nordic Aluminium seulement. L'appareil se fixe aux rails de circuit gauche et droit de la piste.
Veuillez vous assurer que seulement UN flux d'alimentation est fourni à la piste.
Poids
Tension d'entrée
1.44lbs,655g 120V
Courant d'entrée 0.183A
Puissance d'entrée 21.8W
degrés Rotation
10°
Dimmable pas possible
90°
Option
Filtres de contrôle de distribution de lumière
Full-Di ff utilisateur Filtre de lentille MLA-080/DF01
Filtre de lentille semi-di ff utilisateur MLA-080/DS03
Filtre à lentille à pleine diffusion MLA-080/SF01
Tilt lock
Filtre à lentille semi-étalé MLA-080/SS01
Set screw(M3)
Filtre de contrôle Edge MLA-080/EC02
Loupe d'affûteuse MLA-080/SH01
(disponible seulement distribution étroite)
Guide d'installation
INSTRUCTIONS POUR L'INSTALLATION ET LE FONCTIONNEMENT DES LUMINAIRES LED SUR RAIL SÉRIE
MMP-060S.UNIQUEMENT POUR UNE UTILISATION AVEC UN SYSTÈME DE RAIL NORDIC ALUMINIUM INC, Séries TEK.
CONSIGNES DE SÉCURITÉ IMPORTANTES
CONSERVER CES INSTRUCTIONS
Pour installer l'appareil en toute sécurité (Lire attentivement et suivre toutes les instructions du guide)
Lire et comprendre ces instructions avant de commencer l'installation de l'appareil.
Cet appareil est conçu pour une installation en conformité avec le code national d'électricité et les réglementations locales.Pour assurer la pleine
conformité avec les réglementations et codes locaux, vérifiez auprès de votre inspecteur en électricité local avant l'installation.Pour éviter un choc
électrique, couper l'électricité sur la boîte à fusibles avant l'installation.
Conserver ces instructions pour vous y référer lors de l'entretien.
Attention : Ne pas installer l'appareil correctement peut entraîner des blessures.
Avertissement : Ne pas installer l'appareil correctement peut entraîner des dommages matériels.
Attention
Le dispositif est destiné à être utilisé à l'intérieur seulement, dans des conditions normales.
Avant
Ne peut pas être utilisé dans les conditions suivantes(Causes de chutes, d'électrocution et incendie)
l'installation
●Surface inclinée, inégale
●Taux d'humidité élevé
● À l'extérieur
● Au sol
●Zones avec des vibrations ou des chocs
●Zones exposées à la lumière directe du soleil
Veuillez demander un avis si vous ne pouvez pas juger par vous-même si l'environnement d'installation propose
des emplacements adaptés.
Veuillez suivre les indications ou les spécifications de l'appareil à propos de la distance de la zone de rayonnement.
Avertissement
(Causes de changement de forme, de changement de couleur des objets dans le rayonnement)
Attention
Pour le Seule une personne qualifiée peut travailler sur le câblage et l'équipement électriques.(Cause d'accidents)
câblage
Utiliser du courant alternatif.Veuillez suivre la plaque signalétique des appareils pour la fréquence d'alimentation électrique.
électrique
(Cause d'électrification/feu)(50 Hz/60 Hz usage courant pour des ballasts et des appareils à lampe incandescente)
Assurez-vous que la tension d'alimentation est de ± 6 % de celle mentionnée dans la plaque signalétique ou le guide.(Causes de courte durée des lampes/électrification/feu)
Assurez-vous que tous les câbles et les codes ne sont pas endommagés.(Causes de chute/dégât)
Attention
Veuillez suivre les instructions de l'appareil ou ce guide pour installer l'appareil et la lampe.(Causes de chute/électrification/feu)
Lors de l
'installation
Couper l'alimentation lors de l'installation de la lampe.(Causes d'électrification)
de l'appareil
d'éclairage
Ne toucher pas l'appareil lorsque l'interrupteur est sur marche ou que vous venez juste de mettre l'interrupteur sur arrêt à cause de la température élevée.
Ne pas mettre ou couvrir l'appareil de chiffons, papiers ou isolants.(Causes de non éclairage/feu)
Ne pas placer dʼobjets métalliques ou inflammables.(Cause d'électrification/feu/appareil cassé)
S'assurer que toutes les pièces des appareils en plus de celles de l'installation et du montage ne toucheront aucun des
objets à la fois à l'intérieur et à l'extérieur du plafond, tels qu'une rampe d'éclairage, etc.(Causes de chute/électrification/feu)
Ne pas démonter ou modifier les appareils.(Cause d'électrification/feu/chute/appareils cassés)
Ne pas manipuler avec les mains mouillées.
Si vous sentez une odeur de fumée, si vous voyez de la fumée ou remarquez quelque chose d'inhabituel, veuillez
éteindre l'interrupteur et demandez aux entreprises de construction de réparer.(Cause d'électrification/feu)
S'assurer que la construction n'affectera aucun système de prévention d'incendie, comme une installation fixe d'extinction
Avertissement
automatique à eau (sprinkler) qui fonctionne en cas de chaleur provenant de l'appareil.(Causes de mauvais fonctionnement)
Appareil d'éclairage
: interdit
: à observer strictement
Plafond qui ne peut pas supporter le poids de l'appareil Ne pas installer un ensemble
● ●
de luminaire à moins de 6 po.
●Sur le mur
d'un rideau ou d'un matériel
●Endroits exposés au vent ou à des climatiseurs combustible similaire.
●Près d'un feu
●Zones poussiéreuses, zones de sortie de gaz corrosifs
●Température ambiante inférieure à 0 °C et
supérieure à 35 °C
