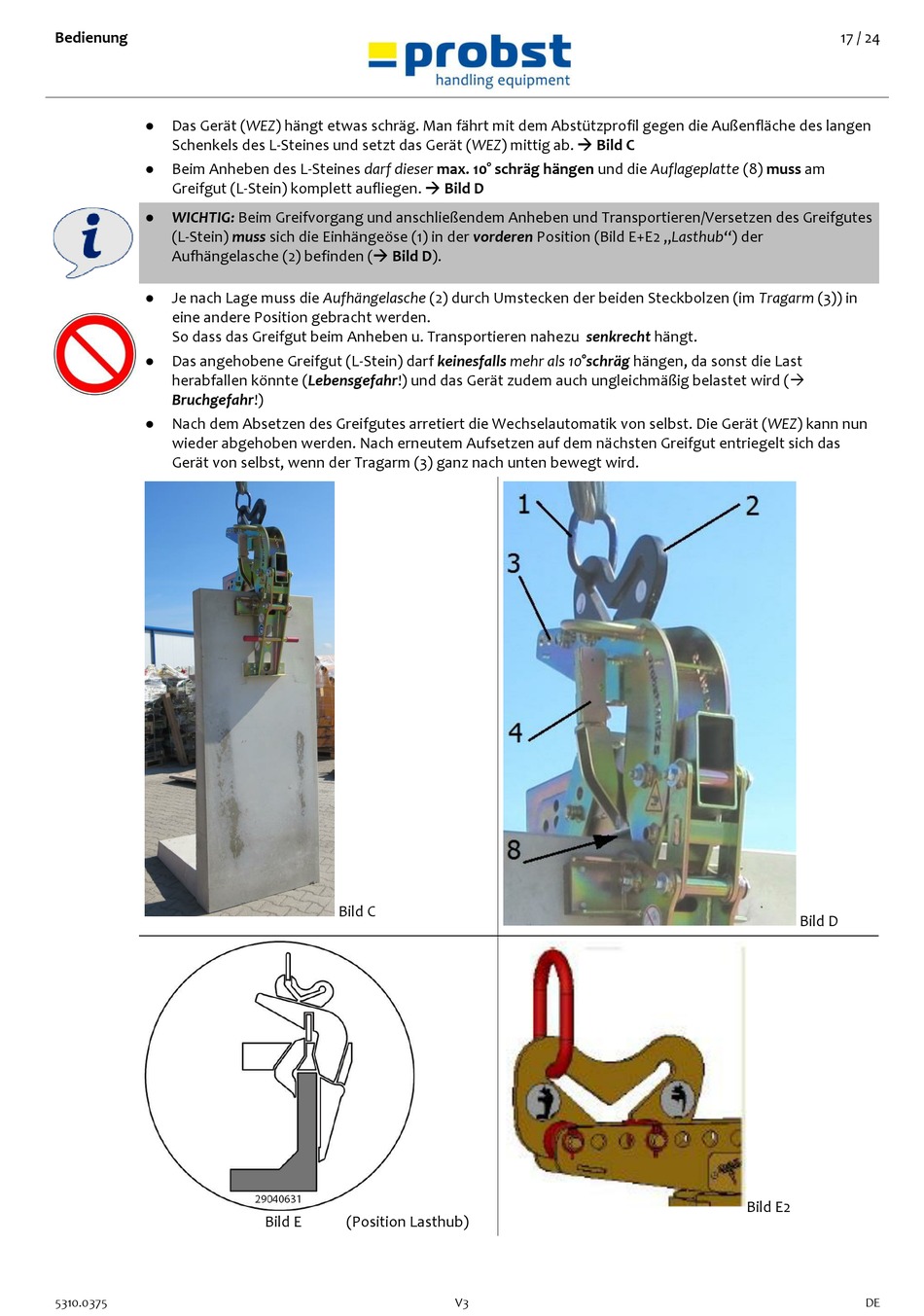

probst WEZ Series Operating Instructions Manual page 21

Bedienung
●
Das Gerät (WEZ) hängt etwas schräg. Man fährt mit dem Abstützprofil gegen die Außenfläche des langen
Schenkels des L-Steines und setzt das Gerät (WEZ) mittig ab.  Bild C
●
Beim Anheben des L-Steines darf dieser max. 10° schräg hängen und die Auflageplatte (8) muss am
Greifgut (L-Stein) komplett aufliegen.  Bild D
●
WICHTIG: Beim Greifvorgang und anschließendem Anheben und Transportieren/Versetzen des Greifgutes
(L-Stein) muss sich die Einhängeöse (1) in der vorderen Position (Bild E+E2 „Lasthub") der
Aufhängelasche (2) befinden ( Bild D).
●
Je nach Lage muss die Aufhängelasche (2) durch Umstecken der beiden Steckbolzen (im Tragarm (3)) in
eine andere Position gebracht werden.
So dass das Greifgut beim Anheben u. Transportieren nahezu senkrecht hängt.
●
Das angehobene Greifgut (L-Stein) darf keinesfalls mehr als 10°schräg hängen, da sonst die Last
herabfallen könnte (Lebensgefahr!) und das Gerät zudem auch ungleichmäßig belastet wird (
Bruchgefahr!)
●
Nach dem Absetzen des Greifgutes arretiert die Wechselautomatik von selbst. Die Gerät (WEZ) kann nun
wieder abgehoben werden. Nach erneutem Aufsetzen auf dem nächsten Greifgut entriegelt sich das
Gerät von selbst, wenn der Tragarm (3) ganz nach unten bewegt wird.
5310.0375
Bild C
Bild E (Position Lasthub)
V3
17 / 24
Bild D
Bild E2
