Maintenance & Operating Instructions

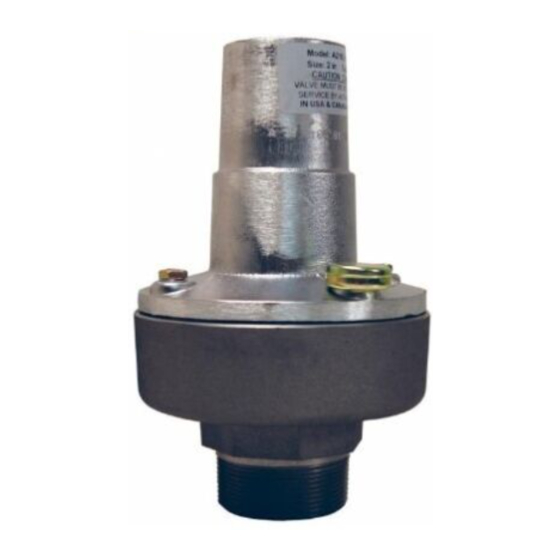

BAYCO 2182 AIR RELIEF VALVE,
AUTHORIZED REPAIR CENTER REPAIR KIT
USA:
Dixon Bayco USA
Chestertown, Maryland
Phone: 410-778-2000
Fax: 410-778-4702
Toll Free: 800-355-1991
E-mail:
dixonbayco@dixonvalve.com
www.dixonbayco.com
Mexico:
Dixva, S. de R.L. de C.V.
Monterrey, N.L
Phone: 01-800-00-DIXON (34966)
Fax: 01-81-8354-8197
E-mail:
contactenos@dixonvalve.com.mx
www.dixonvalve.com
Asia Pacific:
Dixon (Asia Pacific) Pty Ltd
Wingfield, South Australia
Phone: +61 8 8202 6000
Fax: +61 8 8202 6099
E-mail:
enquiries@dixonvalve.com.au
www.dixonvalve.com.au
Part Numbers:
2182RK15..........15 (+2/-0) PSI Repair kit
2182RK18..........18 (+2/-0) PSI Repair kit
2182RK15A .......15 (+1/-1) PSI Repair kit
2182RK18A .......18 (+1/-1) PSI Repair kit
For Sales & Service Contact
For
Canada:
Dixon Group Canada Limited
Innisfil (Barrie), Ontario
Phone: 705-436-1125
Fax: 705-436-6251
Toll Free: 877-963-4966
E-mail:
isales@dixongroupcanada.com
www.dixongroupcanada.com
Europe:
Dixon Group Europe Ltd
Preston, England
Phone: +44 (0)1772 323529
Fax: +44 (0)1772 314664
E-mail:
enquiries@dixoneurope.co.uk
www.dixoneurope.co.uk
- 1 -
090087 R8
Advertisement
Table of Contents
Related Manuals for Dixon BAYCO 2182 Series
Summary of Contents for Dixon BAYCO 2182 Series
- Page 1 Fax: 01-81-8354-8197 Fax: +44 (0)1772 314664 E-mail: contactenos@dixonvalve.com.mx E-mail: enquiries@dixoneurope.co.uk www.dixonvalve.com www.dixoneurope.co.uk Asia Pacific: Dixon (Asia Pacific) Pty Ltd Wingfield, South Australia Phone: +61 8 8202 6000 Fax: +61 8 8202 6099 E-mail: enquiries@dixonvalve.com.au www.dixonvalve.com.au - 1 - 090087 R8...
- Page 2 DESCRIPTION INCLUDED IN REPAIR KIT VENT COW L TOP COVER SPRING SEAT DIAPHRAGM SPRING W ASHER YES (4) SPACERS NO, DO NOT USE W ITH THIS KIT BOLT YES (4) CUP SEAL UPPER HALF CUP SEAL LOW ER HALF VALVE PLATE - 2 - 090087 R8...
-
Page 3: Air Relief Valve Repair Procedure
REPLACE AND REPORT: Immediately remove from service any air relief valve that is not performing satisfactorily. Return & report the problem to your Dixon Bayco distributor for warranty consideration. Air Relief Valve Repair Procedure DISASSEMBLY IMPORTANT: Refer to the attached parts diagram throughout the following procedure. - Page 4 In the event that the required opening pressure (either 15psig or 18psig as noted on the kit) cannot be obtained through use of the spring alone, ensure that you have the correct repair kit and contact your Dixon Bayco sales representative immediately.
-
Page 5: Air Relief Valve - Theory Of Operation
AIR RELIEF VALVE – THEORY OF OPERATION All Bayco air relief valves are spring-loaded system-pressure actuated devices consisting of a valve disc held in a closed position against a valve seat by means of spring pressure. The pressure in the system to be protected always acts on the valve disc and would tend to open the valve, however the spring load is set so as to ensure that the pressure in the system, at normal operating pressures, is insufficient to open the valve. - Page 6 Pressure and Vacuum Relief Valve Terminology Typical System Pressure Range Nominal System Pressure Reseating Warning Opening Fully Open Pressure "Hissing" "Set" "Cracking" "Rated" "Popping" Blowdown Seating Pressure - 6 - 090087 R8...
- Page 7 TESTING IMPORTANT: The opening pressure of this valve may indicate differently depending on the test equipment, instrumentation and air supply used. Where possible the valve should be tested using identical conditions and the same equipment as will be found on the system to be protected. When this is not practical the test set-up should, as closely as possible, approximate the conditions of the system to be protected.
-
Page 8: Valve Installation
Any attempt to disassemble or adjust settings for any reason will void the manufacturer’s warranty. See warranty section below for warranty details related to the use of this. Should any problems arise with the valve, remove from service immediately and contact your Dixon Bayco distributor. - Page 9 Fax: 01-81-8354-8197 Fax: +44 (0)1772 314664 E-mail: contactenos@dixonvalve.com.mx E-mail: enquiries@dixoneurope.co.uk www.dixonvalve.com www.dixoneurope.co.uk Asie et Pacifique: Dixon (Asia Pacific) Pty Ltd Wingfield, South Australia Téléphone: +61 8 8202 6000 Fax: +61 8 8202 6099 E-mail: enquiries@dixonvalve.com.au www.dixonvalve.com.au - 1 - 090087(fr) R8...
- Page 10 - 2 - 090087(fr) R8...
- Page 11 REMPLACEZ ET INFORMEZ : Mettez les soupapes de contrôle de pression qui ne fonctionnent pas de façon satisfaisante hors services immédiatement. Retournez et informez votre distributeur Dixon pour la garantie. Procédures de réparation pour les soupapes de contrôle de pression DÉMONTAGE...
- Page 12 Si la pression d’ouverture (soi 15 psig ou 18 psig tel que noté sur la trousse) que vous voulez n’est pas atteinte avec l’usage du ressort seulement, assurez-vous d’avoir la bonne trousse de réparation et contactez votre représentant Dixon immédiatement. ASSEMBLEMENT Assemblez la soupape en utilisant les procédures suivantes, en faisant référence au diagramme si...
- Page 13 Lorsque les quatre boulons sont sécurisés proprement, l’assemblée de la soupape peu être retiré de l’étau et est prête à être testée. SOUPAPES DE CONTRÔLE DE PRESSION – PRINCIPE DE FONCTIONNEMENT Toutes les soupapes de contrôle de pression Bayco sont actionnées par moyen de tension à ressort et sont composées d’un disque à...
- Page 14 ESSAI IMPORTANT : La pression d’ouverture de cette soupape peut être indiquée différemment dépendant de l’équipement d’analyse, l’instrumentation et la source d’air. Si c’est possible la soupape devrait être analysé de la même façon et avec les même équipements que le système qui demande une protection.
-
Page 15: Soin Et Entretien
AVERTISSEMENT: Tous les équipements d’essai devraient être ajustés pour l’usage d’une pression d’air élevée. Assurez-vous que toutes les lignes d’alimentations et les connexions soient au moins ¾’’. Assurez-vous que tous les instruments importants soient étalonnés correctement. Les résultats les plus précis seront obtenus lorsque la soupape de contrôle qui doit être analysé soit connectée à... - Page 16 Inspectez la soupape régulièrement pour vous assuré qu’elle soit serrée. La vibration excessive peut causer la soupape de se desserrer avec le temps. La manufacture Dixon produit des soupapes de contrôle de pression assemblée avec des vis “anti- altération” et préréglée à la manufacture aux besoins du client. Toute tentative de désassembler ou d’ajuster les réglages annuleront la garantie du manufacturier.
