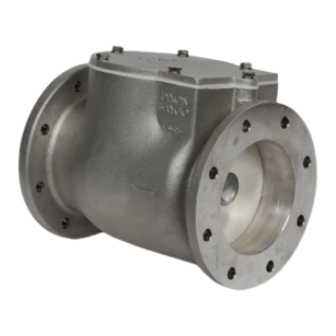

4" swing check valves for pneumatic service, molded flapper seat swing check 4" manifold with round flange/threaded ends, metal seat swing check 4" manifold with round flange/threaded ends, silicone seat swing check 4" manifold with round flange/threaded
Advertisement
Available languages
Available languages
Quick Links
Installation & Operating Instructions
BAYCO 4" SWING CHECK VALVES
4040RD — Molded Flapper Seat Swing Check 4" Manifold with Round Flange
4040TE — Molded Flapper Seat Swing Check 4" Manifold with Threaded Ends
4041RD — Metal Seat Swing Check 4" Manifold with Round Flange
4041TE — Metal Seat Swing Check 4" Manifold with Threaded Ends
4042RD — Silicone Seat Swing Check 4" Manifold with Round Flange
4042TE — Silicone Seat Swing Check 4" Manifold with Threaded Ends
