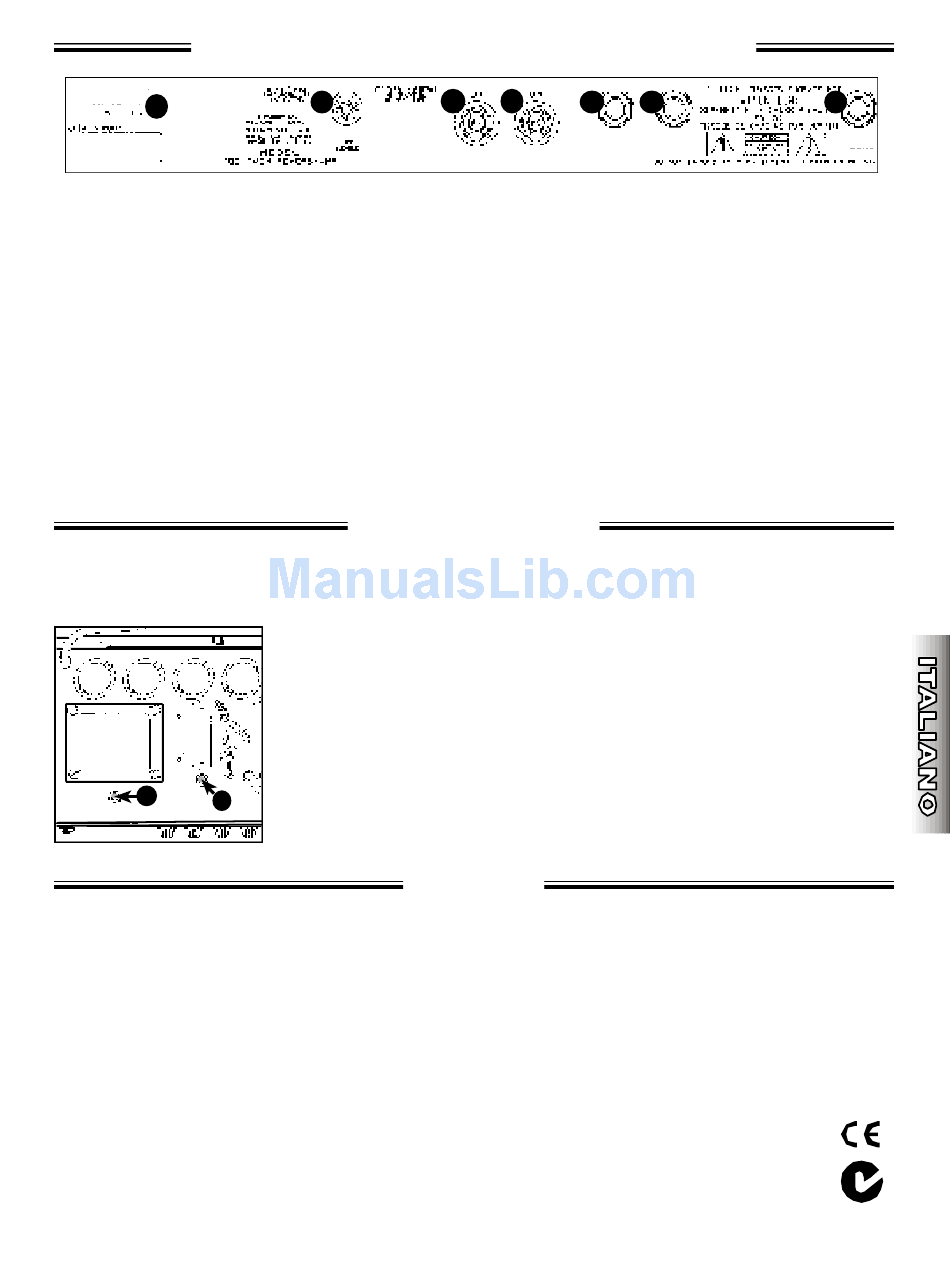

`65 Twin Reverb – Pannello Posteriore
POWER RATING
260 WATTS
A. POWER RATING - Collegare il cavo di alimentazione a
una presa c.a. con messa a terra conforme ai requisiti
di tensione e frequenza indicati sul pannello posteriore
dell'unità.
B. FUSE (Fusibile) - Protegge l'amplificatore dagli sbalzi di
tensione. Sostituire il fusibile solo con un fusibile dello
stesso tipo e della stessa potenza (come indicato sul
p o rtafusibile).
Se i fusibili dell'amplificatore si
fulminano ripetutamente, portare l'amplificatore presso
un Centro di assistenza Fender autorizzato.
C. POWER SWITCH (Alimentazione) - Pre m e re verso
l'alto per accendere l'alimentazione. Premere verso il
basso per spegnere l'alimentazione.
D. STANDBY SWITCH (Attesa) - Premere verso l'alto per
mettere l'amplificatore in modalità STANDBY. Premere
verso il basso per mettere l'amplificatore in normale
modalità di funzionamento OPERATING. In modalità
STANDBY, vengono alimentati solo i filamenti delle
Le valvole del '65 Twin Reverb sono regolate in fabbrica. Se la qualità del suono dell'amplificatore è diminuita e le
impostazioni HUM BALANCE e BIAS non sono in grado di ripristinarla, le valvole sono esauste e occorre sostituirle. Le
valvole del preamplificatore hanno una durata minore delle valvole di output.* Per domande sulle condizioni delle
valvole o sulle procedure descritte di seguito, portare l'amplificatore presso un Centro di assistenza Fender autorizzato.
FIG. 1
TIPO:
NUMERI DI PARTE:
POTENZA:
IMPEDENZE:
TIPO FUSIBILE:
COMPLEMENTO SPEAKER:
VALVOLE:
CARATTERISTICHE:
DIMENSIONI:
PESO:
FUSE
Valvola regolazione
A. HUM BALANCE ADJUSTMENT - Questa regolazione riduce al minimo il rumore degli
speaker dovuto a mancato balance dei filamenti delle valvole. Regolare dopo la
sostituzione delle valvole. Istruzioni per la regolazione: Accendere l'amplificatore per
2 minuti senza collegare componenti a nessuno degli INPUT. Ruotare le manopole
VIBRATO CHANNEL - VOLUME, MIDDLE e BASS completamente in senso orario e
la manopola TREBLE completamente in senso antiorario.
manopole NORMAL CHANNEL completamente in senso antiorario. Disattivare gli
effetti REVERB e VIBRATO. Inserire un cacciavite piatto nel controllo BALANCE
ADJUSTMENT (vedere "A" nella FIG. 1) e ruotarlo avanti e indietro portandolo nella
posizione in cui si sente la quantità minore di ronzio.
B. BIAS ADJUSTMENT - Questa regolazione va eseguita solo se le valvole di output
vengono sostituite con valvole non originali e deve essere svolta solo presso un
Centro assistenza Fender autorizzato. Sostituire le valvole solo con parti di ricambio
originali Fender® (vedere le specifiche di seguito). La posizione delle valvole è
stampata sull'etichetta della valvola, all'interno della cassa.
Specifiche
PR 186
021-7370-000 (100V) Japan,
021-7340-000 (230V) UK,
INPUT: 260 watt (cavo di alimentazione c.a.), OUTPUT: 85 watt (jack degli speaker)
Entrambi gli INPUT"1": 1M ohm, Entrambi gli INPUT "2": 136 k ohm
OUTPUT: 4 ohm (jack degli speaker combinati)
4 Amp, slow-blow, 125 volt min.
Due speaker da 12 pollici, riproduzione degli speaker d'epoca Special Design Fender (N.-parte 037617)
OUTPUT: Quattro Fender Special Design 6L6GC (N.-parte 039214),
PREAMPLIFICATORE: Quattro Fender Special Design 12AX7A(N.-parte 013341),
Due Fender Special Design 12AT7 (N.-parte 023531)
Vibrato e Reverb, supporti per inclinazione.
ALTEZZA:
49,2 cm
LARGHEZZA:
63,5 cm
PROFONDITÀ:
21,9 cm
29 kg
Le specifiche dei prodotti sono soggette a modifica senza preavviso.
SPEAKER
POWER
STANDBY
valvole.
In questo modo si elimina il tempo di
riscaldamento quando si riporta l'amplificatore in
modalità OPERATING e si aumenta la durata delle
valvole. L'interruttore POWER {C.} deve essere su ON
perché l'interruttore STANDBY funzioni.
E. MAIN SPEAKER JACK - Connessione a spina degli
s p e a k e r.
Quando l'amplificatore è acceso, uno
speaker deve essere sempre collegato a questo jack.
F. EXTERNAL SPEAKER JACK - Connessione a spina per
uno speaker esterno.
parallelo al MAIN SPEAKER JACK {E}.
distorsione o danni all'amplificatore, si dovrebbe usare
un carico di impedenza totale dello speaker di 4 Ohm.
G. FOOTSWITCH JACK - Connessione a spina per il
FOOTSWITCH
che
commutazione degli effetti VIBRATO e REVERB.
L'effetto VIBRATO non funziona se il FOOTSWITCH
non è inserito.
021-7300-000 (120V) USA,
021-7330-000 (240V) Australia.
(19-7/8 pollici)
(26-5/32 pollici)
(10-3/8 pollici)
(64 libbre)
11
EXT.
SPEAKER
Questo jack è collegato in
Per evitare
consente
di
eseguire
Ruotare TUTTE le
021-7360-000 (230V) Europa,
FOOT
PEDAL
la
