- Page 1 Manual IB-PCI2017-U2 U.2 / SATA PCIe Controller Card Handbuch IB-PCI2017-U2 U.2 / SATA PCIe Controller Karte...
- Page 2 Sicherheitshinweise IB-PCI2017-U2 Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Daten- verlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 3 Sicherheitshinweise IB-PCI2017-U2 • geeignetes Werkzeug verwenden • nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden 3. Gefahren durch Wärmeentwicklung Mangelhafte Belüftung des Geräts/Netzteils ACHTUNG Überhitzung und Ausfall des Geräts/Netzteils • externe Erwärmung vermeiden und Luftaustausch zulassen • Lüfter-Auslass und passive Kühlkörper freihalten •...
- Page 4 Sicherheitshinweise IB-PCI2017-U2 7. Entsorgung des Gerätes Umweltverschmutzung, Wiederverwertung nicht möglich ACHTUNG Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass die- ses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und...
- Page 5 Safety information IB-PCI2017-U2 Please read carefully the following information to prevent injuries, damage to mate- rial and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 6 Safety information IB-PCI2017-U2 3. Hazards caused by a development of heat Insufficient device/power unit ventilation IMPORTANT Overheating and failure of the device/power unit • Prevent externally heating up components and ensure an exchange of air • Do not cover the fan outlet and passive cooling elements •...
- Page 7 Safety information IB-PCI2017-U2 7. Disposing of the device Environmental pollution, unsuitable for recycling IMPORTANT Potential environmental pollution caused by components, recycling circle interrupted This icon on product and packaging indicates that this product must not be disposed of as part of domestic waste. In compliance with the Waste Electrical and Electronic Equipment Directive (WEEE) this electrical device and potentially included batteries must not be disposed of in conventional, domestic waste or recycling waste.

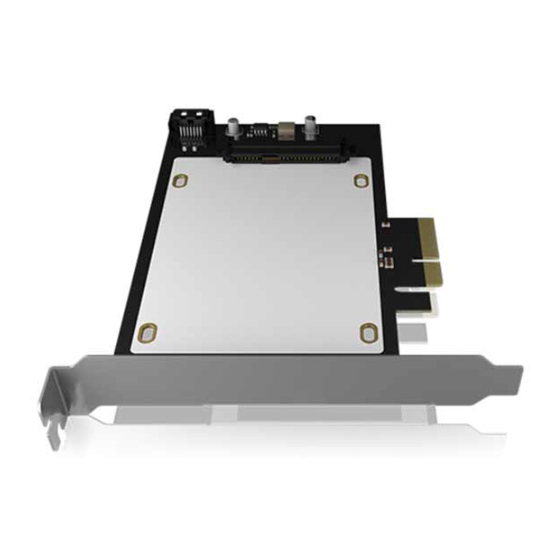

- Page 8 Manual IB-PCI2017-U2 Dear Customer, thank you for choosing an ICY BOX product. ® Product overview High-profile bracket 4x hole for 2.5" SSD/HDD fixation PCI-Express Generation 3.0 x4 slot interface U.2 connector 7 pin SATA data interface Packing content 1x IB-PCI2017-U2 1x SATA data cable (42 cm) 4x Screw for 2.5"...
- Page 9 The IB-PCI2017-U2 is backwards compatible with PCIe 1.0 and 2.0 Note: The IB-PCI2017-U2 adopts the PCIe Gen 3.0 x4 (32 Gbit/s) interface connector design. In order to get 32 Gbit/s performances, please use a PCIe slot based on PCI-Express Generation 3.0, 4 lanes for card installation.
- Page 10 Manual IB-PCI2017-U2 Attention! - The PCB is a very sensitive component. Please insert the PCIe card carefully and make sure it is correctly aligned. - Proceed with caution, as sharp edges inside the unit can cause injuries. Follow the instructions below to pre-install the 2.5" NVMe or SATA SSD to the PCIe card •...
- Page 11 Manual IB-PCI2017-U2 • Turn the card over and fix the 2.5" SSD with the four screws supplied.
- Page 12 Manual IB-PCI2017-U2 Follow the instructions below to install the PCI-Express card: • Before starting the installation switch off your computer and all connected devices and remove the power cable from the back of your computer • Remove the corresponding case cover •...
- Page 13 Manual IB-PCI2017-U2 • Carefully plug the 7 pin SATA data cable to a 7 pin SATA data connector on the mother- board and into the SATA data connector of the expansion card. Note: Ensure the correct orientation of the SATA connector.
- Page 14 Handbuch IB-PCI2017-U2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ICY BOX Produkt entschieden haben. ® Produktübersicht High-Profile Slotblende 4x Löcher für 2,5" SSD/HDD Befestigung PCI-Express Generation 3.0, 4 Lanes Schnittstelle U.2 Steckplatz 7-Pin SATA Datenschnittstelle Verpackungsinhalt: 1x IB-PCI2017-U2 1x SATA Datenkabel (42 cm) 4x Schraube für SSD/HDD Befestigung...
- Page 15 Die IB-PCI2017-U2 ist abwärtskompatibel zu PCIe 1.0 und 2.0 Hinweis: Die IB-PCI2017-U2 verwendet das PCIe Gen 3.0 x4 (32 Gbit/s) Schnittstellendesign. Um 32 Gbit/s Leistungen zu erzielen, verwenden Sie bitte einen PCIe Steckplatz, der auf der PCI-Express Generation 3.0, 4 Lanes basiert.
- Page 16 Handbuch IB-PCI2017-U2 Einbau Hinweis! Um Schäden oder Fehlfunktionen zu vermeiden, müssen während der Installation der PCIe Karte alle stromzuführenden Kabel am Computer entfernt werden. Beim Einsetzen der PCIe Karte achten Sie auf mögliche elektrostatische Entladung, da diese zu Schäden oder Fehlfunktionen führen kann.
- Page 17 Handbuch IB-PCI2017-U2 • Drehen Sie die Karte um und fixieren Sie die 2,5" SSD mit den vier mitgelieferten Schrauben.
- Page 18 Handbuch IB-PCI2017-U2 Bitte befolgen Sie die nachfolgenden Einbauanweisungen: • Schalten Sie Ihren Computer und alle angeschlossenen Geräte aus und entfernen Sie das Stromkabel an der Rückseite Ihres Computers. • Entfernen Sie die entsprechende Ge- häuseabdeckung. • Identifizieren Sie einen leeren PCIe 3.0 x4 Steckplatz und entfernen Sie die zugehörige Slotblende auf der Rück-...
- Page 19 Handbuch IB-PCI2017-U2 • Stecken Sie vorsichtig ein SATA 7-Pin Datenkabel an einen SATA 7-Pin Datenanschluss auf dem Motherboard und anschließend an den SATA 7-Pin Datenanschluss der Zusatzkarte an. Hinweis: Achten Sie auf die korrekte Ausrichtung des SATA Steckers. 2,5 SSD/HDD •...
- Page 20 © Copyright 2021 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product wit- hout prior notice.
