Summary of Contents for Icy Box IB-PCI208-HS

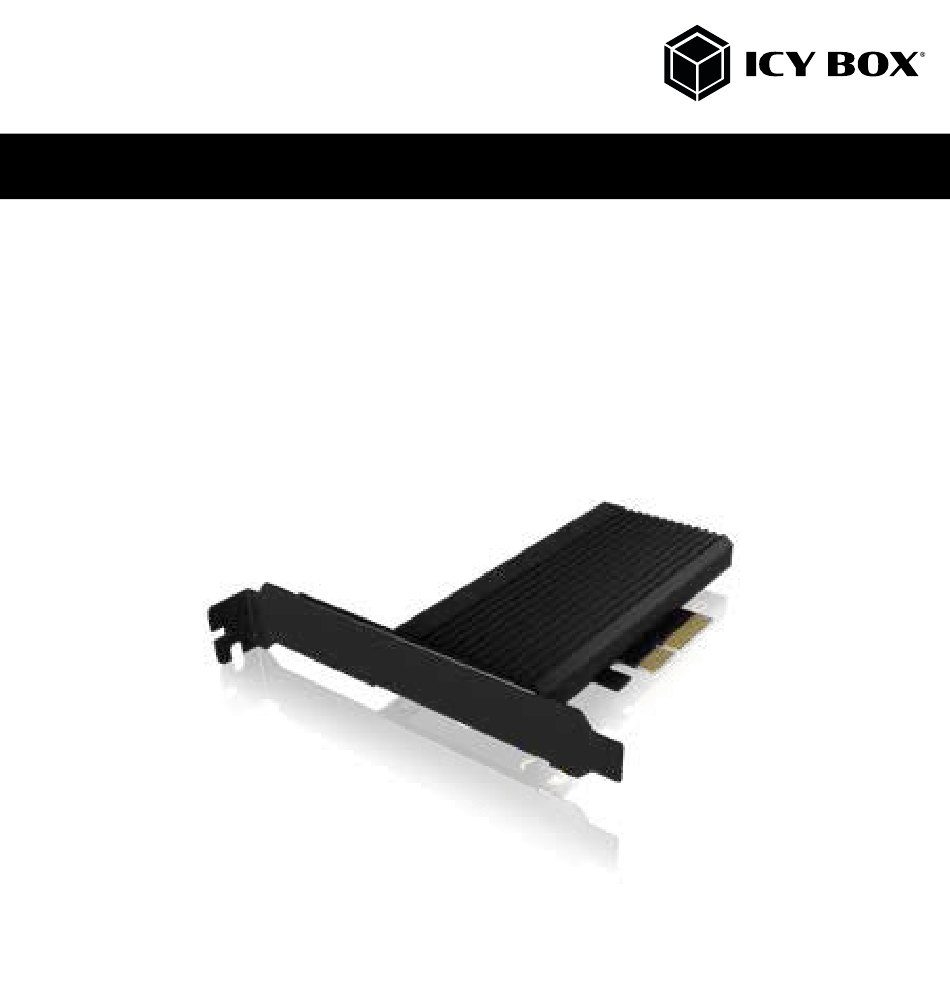

- Page 1 Manual IB-PCI208-HS PCIe extension card with M.2 M-Key socket for a NVMe SSD Handbuch IB-PCI208-HS PCIe Erweiterungskarte mit M.2 M-Key Sockel für eine NVMe SSD...
- Page 3 Sicherheitshinweise IB-PCI208-HS Manual IB-PCI208-HS Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beach- ten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahr- scheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 4 Manual IB-PCI208-HS 2. Gefahren während Montage (wenn vorgesehen) Scharfkantige Bauteile VORSICHT Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich • vor Montage, Betriebsanleitung lesen • Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden • Bauteile nicht mit Gewalt zusammensetzen • geeignetes Werkzeug verwenden •...
- Page 5 Manual IB-PCI208-HS 6. Reinigung des Gerätes Schädigende Reinigungsmittel ACHTUNG Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät • vor Reinigung, das Gerät außer Betrieb nehmen • aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet • nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist •...
-
Page 6: Warning Levels
Manual IB-PCI208-HS Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Page 7 Manual IB-PCI208-HS 2. Hazards during assembly (if intended) Sharp components CAUTION Potential injuries to fingers or hands during assembly (if intended) • Read the operating instructions prior to assembly • Avoid coming into contact with sharp edges or pointed components •...
- Page 8 Manual IB-PCI208-HS 6. Cleaning the device Harmful cleaning agents IMPORTANT Scratches, discolouration, damage caused by moisture or short circuit in the device • Disconnect the device prior to cleaning • Aggressive or intense cleaning agents and solvents are unsuitable • Make sure there is no residual moisture after cleaning •...
-
Page 9: Product Overview
Product overview No more free M.2 NVMe slot on your motherboard? No problem! Just use the ICY BOX IB-PCI208-HS on one free PCIe x4 slot. With PCIe 4.0 x4 your M.2 NVMe SSD reaches the next level in data transfer rates. Up to 64 Gbit/s are supported with PCIe 4.0. -
Page 10: Installation
Manual IB-PCI208-HS Key features • M.2 PCIe NVMe to PCIe 4.0 x4 • Data transfer rates up to 64 Gbit/s • Supports M.2 22x30/42/60/80 NVMe SSDs • heat sink made of aluminium incl. thermal pads • Support for usage of double sided SSDs •... - Page 11 Manual IB-PCI208-HS Push the M.2 SSD down and secure it from below with the silver pan head screw (H) at the rear end of the M.2 SSD. Take the thermal pad and remove the protective film on both sides and attach it to the M.2 SSD The thermal pad will adhere automatically.
- Page 12 Manual IB-PCI208-HS Fix the heat sink with the 4 small black screws (I) at all four corners. Depending on the PC case you use, fix the full- or low-profile slot bracket with the big black screws (J). Hint: Before you start the installation on the motherboard make sure that your body is electrically discharged.
- Page 13 Kein freier M.2 NVMe Steckplatz mehr auf Ihrem Mainboard? Kein Problem! Verwenden Sie einfach die ICY BOX IB-PCI208-HS auf einem freien PCIe x4 Steckplatz. Mit PCIe 4.0 x4 erreicht Ihre M.2 NVMe SSD das nächste Level der Datentransferraten. Bis zu 64 Gbit/s werden mit PCIe 4.0 unterstützt. In Bereichen wie diesem muss Ihre M.2 NVMe SSD gekühlt werden, um Leistungsverluste zu vermeiden.
- Page 14 Manual IB-PCI208-HS Hauptmerkmale • M.2 PCIe NVMe zu PCIe 4.0 x4 • Datentransferrate bis zu 64 Gbit/s • Unterstützt M.2 22x30/42/60/80 NVMe SSDs • Kühlkörper aus Aluminium inkl. Wärmeleitpads • Verwendung von zweiseitig bestückten SSDs möglich • Low und Full-Profile Slotblech Systemanforderungen Einen freien PCIe 4.0 x4 Slot auf dem Mainboard...
- Page 15 Manual IB-PCI208-HS Drücken Sie die M.2 SSD nach unten und befestigen Sie sie von unten mit der silbernen Flachkopfschraube (H) am hinteren Ende der M.2 SSD. Nehmen Sie das Wärmeleitpad und entfernen Sie die Schutzfolie auf beiden Seiten und bringen Sie sie auf der M.2 SSD an. Das Wärmeleitpad haftet selbständig.
- Page 16 Manual IB-PCI208-HS Befestigen Sie den Kühlkörper mit den 4 kleinen schwarzen Schrauben (I) an allen vier Ecken. Je nachdem, welches Gehäuse Sie verwenden, befestigen Sie das Full- oder half-Profile Slotblech mit den großen schwarzen Schrauben (J). Hinweis: Bevor Sie mit der Installation auf dem Mainboard beginnen, vergewissern Sie sich, dass Ihr Körper elektrisch entladen ist.
- Page 17 Manual IB-PCI208-HS Bitte nehmen Sie folgende wichtige Hinweise zur Inbetriebnahme zur Kenntnis •Die externe SSD kann nicht im laufenden Betrieb des Rechners angeschlossen oder von diesem getrennt werden. •Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.
- Page 20 © Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
