14 - EB140PLC Premilling / Anexo manual de instrucciones
4.3.2 Ajuste fino
El sistema de ajuste fino permite la regulación de 0,1 a 0,1
mm en la fresa 2 (1 división = 0,1 mm) del siguiente modo:
1. Aflojar la tuerca (A Fig. 4.10) con una llave fija e/c: 15 mm
2. Regular de 0,1 en 0,1 mm mediante la llave allen e/c: 5mm
según el (Gráfico fresa 2) y (Fig. 4.11), girando hacia la iz-
quierda si ha de corregir mas excedente y hacia la derecha si
ha de corregir en menos.
3. Pasar una madera para ver el resultado
4. Si es optimo apretar tuerca (A Fig. 4.11) si no volver a re-
gular.
El sistema de ajuste fino solo permite desplazar un recorrido
máximo de ± 1 mm.
+
-

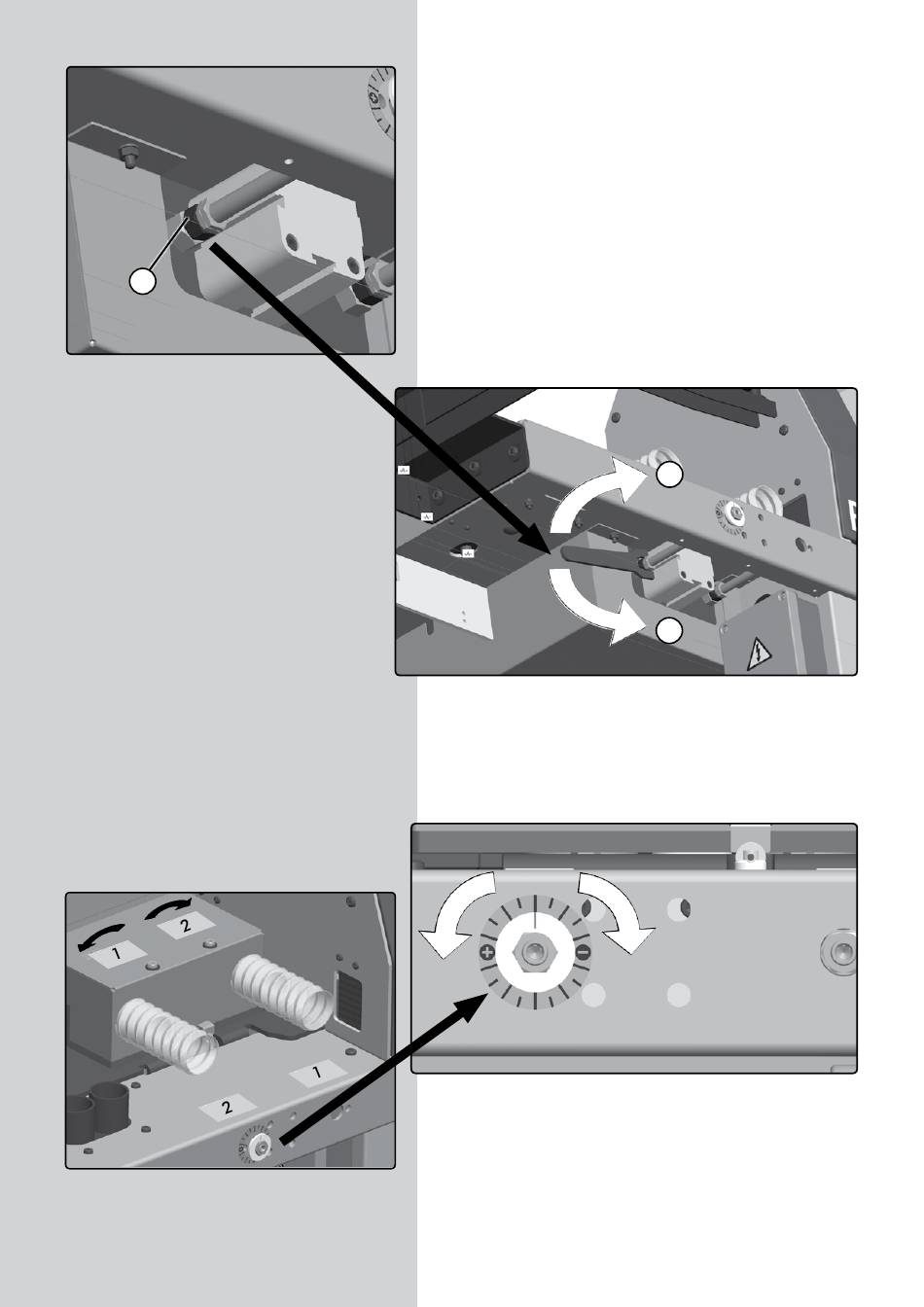

(Figura 4.10)
(Figura 4.11)
