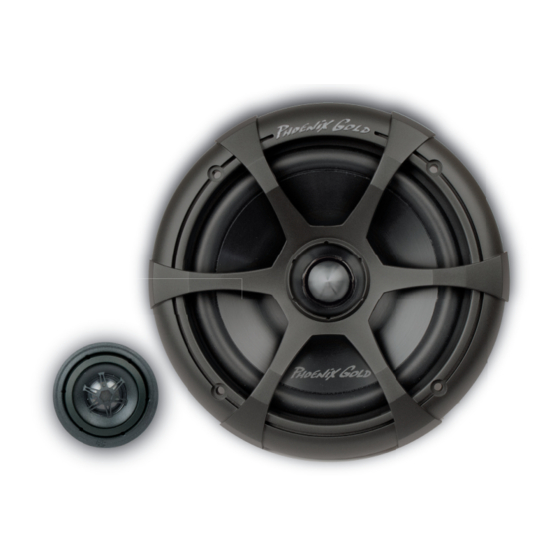

Component loudSpeaker Manual
Manuel de Composantes
Models: SX6CS, SX65CS
Features:
• Injection Molded Aluminum Plated Polypropylene Cone - Injection molded to be very light and rigid for excellent signal tracking
• Butyl Rubber Surround - Advanced butyl rubber surround is more rugged than foam, resists moisture and UV, and is extremely well damped
• Silk Dome Tweeter - Provides smooth, detailed and warm high frequency response
• Interwoven Tinsel Leads - Tinsel leads woven directly into the spider provide added strength and reliability
• Rigid Powder Coated Steel Frame - Designed for precise motor alignment
• Optimized Magnet/Motor Structure - For high efficiency and clarity of sound reproduction
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Phoenix Gold SX6CS
Summary of Contents for Phoenix Gold SX6CS

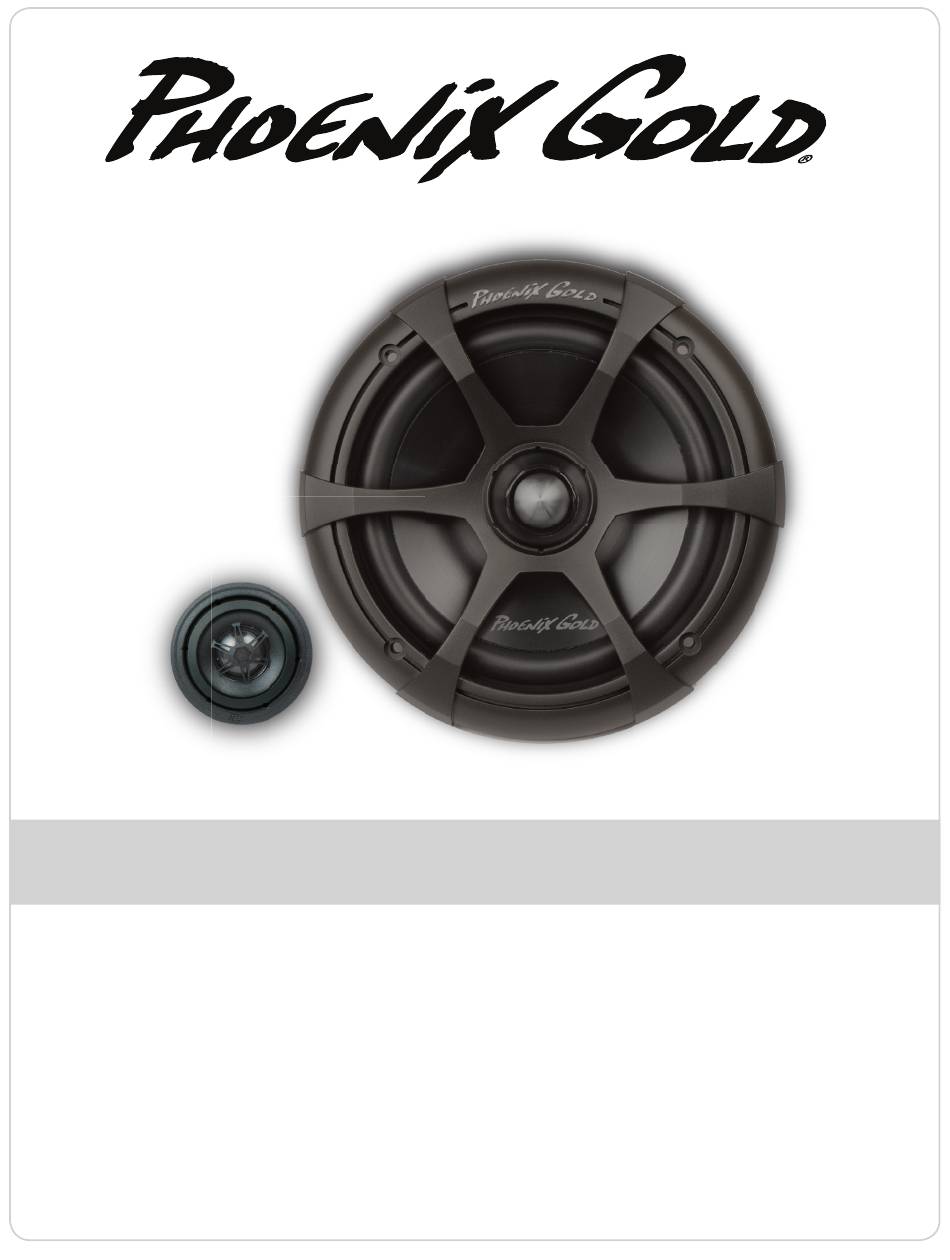

- Page 1 Component loudSpeaker Manual Manuel de Composantes Models: SX6CS, SX65CS Features: • Injection Molded Aluminum Plated Polypropylene Cone - Injection molded to be very light and rigid for excellent signal tracking • Butyl Rubber Surround - Advanced butyl rubber surround is more rugged than foam, resists moisture and UV, and is extremely well damped • Silk Dome Tweeter - Provides smooth, detailed and warm high frequency response...
- Page 2 SPEAKER INSTALLATION WITHOUT GRILL DOORS/REAR DECK Phoenix Gold has provided a foam mounting gasket. When installing your new 1. M any vehicles already have factory locations (Figure 1) to house the “DROP component speakers in a factory location make sure to use the foam mounting IN” feature of the SX Component speakers. If no existing locations are gasket as shown in figure 1. For reverse mounted speakers place the foam...
- Page 3 Once you have the inner portion assembled slide it into the outer cup and twist to lock into place. OUTER HOUSING OUTER CUP SPRING RETAINER The spring retainer is what holds the tweeter in place. Its fingers clamp against the inside of the wall you are mounting the tweeter to. © 2013 Phoenix Gold • www.phoenixgold.com...
-
Page 4: Specifications
Component Speaker Owner’s Manual SPECIFICATIONS: Due to continual product improvement, all specifications subject to change without notice. SX6CS SX65CS RMS Power Handling (watts) 125W 125W Peak Power Handling (watts) 250W 250W Impedance (ohms) Cut Out Dimension (mm)-Inches (131) 4.9 (145) 5.6 Mounting Depth (mm)-Inches (65) 2.55 (73) 2.9 © 2013 Phoenix Gold • www.phoenixgold.com... - Page 5 Component loudSpeaker Manual Manuel de Composantes Models: SX6CS, SX65CS Comprends: • P our Les Modelepour Modele: Un Design Performant - Produits du début à la fin par Phoenix Gold qui a utilisé la conception et la fabrication assistée par ordinateur (CFAO), il sont prêt à laisser leur marque dans le monde de la performance. • C ône En Polypropylène Plaque Aluminium Moule Par Injection - Moulé par injection pour être très léger et rigide pour un excellent suivi du signal. • E nceinte De Butylcaoutchouc - Une enceinte de butylcaoutchouc avancée est plus robuste que de la mousse, résiste à l’humidité et au UV, et est extrêmement bien amortie. • Anneau De Centrage Linéaires Complets (sur certains modèles)Réduit la distorsion et fourni un centrage de bobine maximum. • C onducteurs Métallique Tisses - Les conducteurs métalliques tissés directement dans l’anneau de centrage fournissent une force et une fiabilité supplémentaires.
- Page 6 Le Répartiteur fourni avec la composante SX ensemble est optimisé pour ou peut nécessiter la création d’un nouvel emplacement. L’emplacement le donner le résultat le plus précis dans la voiture. Utilisez uniquement le plus courant est dans les portes, le tableau de bord ou à l’arrière du pont. répartiteur fourni ; l’utilisation de tout autre répartiteur peut entraîner des Consultez votre concessionnaire Phoenix Gold pour un emplacement de dommages à une ou plusieurs des composantes SX. Connectez la sortie montage supplémentaire et de l’assistance. gauche de l’amplificateur au répartiteur pour le volet gauche et la sortie droite de l’amplificateur au répartiteur pour le volet droit. Ensuite, connectez votre composante woofer et les haut-parleurs d’aigus au répartiteur correspondant, INSTALLATION DES HAUT-PARLEURS PORTES / PLAGE en observant la polarité...
- Page 7 (Figure 6) Avec une variété d’options de montage fournies, le haut-parleur d’aigus ANNEAU DE RETENUE MONTAGE EN SURFACE de la série Ti est facile à installer dans n’importe quel véhicule. Chaque composante Ti est livrée avec un montage encastrable et un kit d’installation Déplacer l’anneau de retenue au-dessus du boîtier du haut-parleur d’aigus en surface. Pour d’autres configurations de montage personnalisées, veuillez sur la coupe externe. Tourner l’anneau de retenue pour bloquer les trois contacter votre revendeur autorisé Phoenix Gold. pièces en place. Encastrables : Pour optimiser l’installation du haut-parleur d’aigus, utilisez NB :Les spécifications sont sujettes à changer sans préavis en raison de l’option Encastrables. L’encastrable nécessite 19mm de profondeur et un trou l’amélioration continuelle du produit. de 46.5mm dans la surface de montage. (figure 5) Les haut-parleurs d’aigus SX pivotent dans leurs boîtiers. Cela permet à l’utilisateur d’aligner le haut-parleur d’aigus pendant le processus d’installation pour optimiser les résultats d’écoute.
-
Page 8: Limited Warranty
Phoenix Gold warrants this product to be free of defects in materials and workmanship for a period of one (1) year from the original date of purchase. This warranty is not transferable and applies only to the original purchaser from an authorized Phoenix Gold dealer in the United States of America only. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction, Phoenix Gold will (at its discretion), repair or replace the defective product with new or remanufactured product at no charge. Damage caused by the following is not covered under warranty: accident, misuse, abuse, product modification or neglect,...
