- Page 1 CUTTING EDGE WELDING HASZNÁLATI UTASÍTÁS IGBT inverter technológiás plazmavágógép CUT 55 PILOT PFC...
- Page 2 BEVEZETÉS FIGYELMEZTETÉSEK FŐBB PARAMÉTEREK BEÜZEMELÉS MŰKÖDÉS ÓVINTÉZKEDÉSEK, KARBANTARTÁS HU-2...
- Page 3 Bevezető Köszönjük, hogy egy iWELD hegesztő vagy plazmavágó gépet választott és használ! Célunk, hogy a legkorszerűbb és legmegbízhatóbb eszközökkel támogassuk az Ön munkáját, legyen az otthoni barkácsolás, kisipari vagy ipari feladat. Eszközeinket, gé- peinket ennek szellemében fejlesztjük és gyártjuk. Minden hegesztőgépünk alapja a fejlett inverter technológia melynek előnye, hogy nagymértékben csökken a fő...
- Page 4 FIGYELEM! A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal- esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el fi gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt! •...
- Page 5 AZ ELEKTROMÁGNESES KOMPATIBILITÁSRA VONATKOZÓ ÓVINTÉZKEDÉSEK 1 Általános megállapítások A hegesztés elektromágneses interferenciát okozhat. Az ívhegesztő berendezések interferencia-kibocsátása a megfelelő telepítési módszerekkel és helyes használattal minimalizálható. Az ívhegesztő gépekre az A osztály határértékei vonatkoznak (minden alkalomra érvényesek, kivéve a nyilvános kisfeszültségű elektromos hálózatok által működtetett lakóterületeket). Figyelmeztetés: Az A osztályú...
- Page 6 1. Fő paraméterek CUT 55 PILOT PFC Cikkszám 800CUT55PFC IGBT Inverter típusa PILOT Ívgyújtás THC - Magasságszabályozás Digitális LED kijelző CNC kompatibilitás 2T/4T Tartozék plazmapisztoly PT40 Vágható anyagvastagság (darabolás)- acél 18 mm 14 mm szénacél rozsdamentes acél...
- Page 7 2. Beüzemelés • A kompresszor kimenetét csatlakoztassa a gép hátulján található nyomáscsök- kentő szelep bemenetére. • Vágópisztoly rögzítőcsavarját csavarja rá az integrált kimenetre a gép elülső ré- szén és szorítsa meg óramutató járással megegyező irányban (gázszivárgás meg- előzésére); a testcsipeszt a vágó elülső részén lévő pozitív kimenetre csavarja és szorítsa meg a foglalatot.
- Page 8 Vágópisztoly csatlakozó Pozitív kimeneti csatlakozó Nyomásbeállító gomb Gáz bemeneti csatlakozó Olaj-vízleeresztő szelep Főkapcsoló Hálózati kábel 3.2. A plazmavágógép kezelőpanelje Vágási mód választó Nyomja meg a gombot a normál vágás, rács gomb vágás vagy 4T kezelési mód kiválasztásához. Vágóáram beállító gomb Az óramutató...
- Page 9 Vágási mód gomb (1) Nyomja meg a gombot a Normál vágás, Rács vágás és 4T vágás mód kiválasztásá- hoz. Normál vágás A rácsvágási módhoz hasonló, a különbség az, hogy az ív azonnal megszakad, ami- kor a vágópisztoly fúvókája elhagyja a munkadarab felületét Rács vágás Amíg a vágópisztoly kapcsolóját megnyomja, az ív kialakul.
- Page 10 Sűrített levegő ellenőrző kijelző (3) • Nyomja meg a levegő-ellenőrző gombot annak ellenőrzéséhez, hogy a levegő áramlás megfelelő-e. Ha a gép megfelelően működik, a képernyőn a légnyomás értéke jelenik meg, az alábbi ábra szerint: • Ha a gépet nem megfelelően szellőztetett vagy a sűrített levegő nyomása túl ala- csony, akkor a gép hibát jelez és az „E12 Undervoltage”...
- Page 11 3.4. Vágás lépései ● Miután minden csatlakozást ellenőrzött, kapcsolja be a plazmavágó gépet; ● Állítsa be az áramerősséget a munkadarabnak megfelelően; ● Nyomja meg a vágópisztoly kapcsolóját, ekkor a levegő áramlani kezd a fúvókán keresztül; ● 2 mp múlva az őrív begyújt; ●...
- Page 12 Óvintézkedések Munkaterület 1. A hegesztőkészüléket pormentes, korróziót okozó gáz, gyúlékony anyagoktól mentes, maxi- mum 90% nedvességtartalmú helyiségben használja! 2. A szabadban kerülje a hegesztést, hacsak nem védett a napfénytől, esőtől, hótól. A munkaterület hőmérséklete -10°C és +40°C között legyen! 3. Faltól a készüléket legalább 30 cm-re helyezze el! 4.
- Page 13 CUT 55 PILOT PFC IGBT inverter technológiás plazmavágógép...
- Page 14 HU-14...

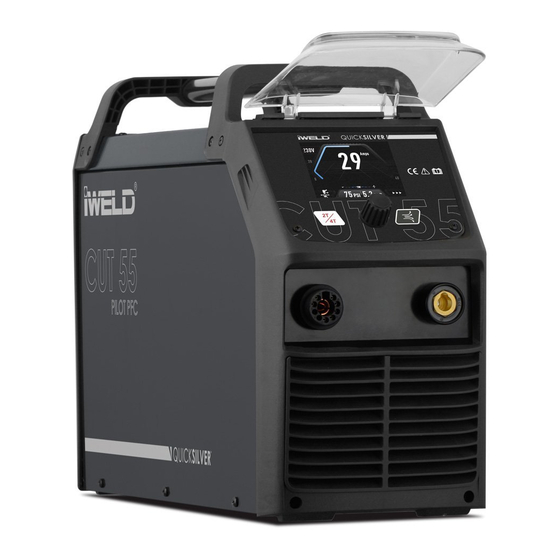

- Page 15 CUTTING EDGE WELDING USER’S MANUAL Manual Plasma Cutting Machine with IGBT Inverter Technology CUT 55 PILOT PFC...
-
Page 16: Main Parameters
AN INTRODUCTION TO DC WELDERS WARNING MAIN PARAMETERS INSTALLATION OPERATION CAUTIONS & MAINTENANCE EN-2... - Page 17 Introduction First of all, thank you for choosing an IWELD welding or cutting machine! Our mission is to support your work with the most up-to-date and reliable tools both for DIY and industrial application. We develop and manufacture our tools and machines in this spirit.
- Page 18 WARNING! Welding is a dangerous process! The operator and other persons in the working area must follow the safety instructions and are obliged to wear proper Personal Protection Items. Always follow the local safety regulations! Please read and understand this instruction manual carefully before the installation and operation! •...
- Page 19 PRECAUTIONS TO ELECTROMAGNETIC COMPATIBILITY 1 General Welding may cause electromagnetic interference. The interference emission of arc welding equipment can be minimized by adopting proper installa- tion method and correct use method. The products described in this manual belong to the limit of class A equipment (applies to all occa- sions except the residential areas powered by public low-voltage power system).
- Page 20 1. The main parameter CUT 55 PILOT PFC 800CUT55PFC Art. Nr. IGBT Inverter Type PILOT Arc Ignition THC - Torch Height Control CNC Compatibility 2T/4T PT40 Accessories Plasma Torch Max. cutting thickness (Scarp cutting) 18 mm...
-
Page 21: Installation
2. Installation Be sure to use this cutting machine with the specified cutting gun, earth clamp together; otherwise, it will affect the welding performance and may damage the machine. • Connect the compressor’s pressurized pipe to the air inlet of the pressure regulator. •... - Page 22 Cutting gun connector Positive output cable Air pressure knob Gas inlet Filter outlet Power switch Power cable 3.2. Control panel of cutting machine Cutting mode button Press the button to select Standard cutting, Grid cutting and 4T cutting mode. Cutting current knob counterclockwise rotation reduces the current and clockwise rotation increases the current.
- Page 23 Cutting mode button (1) Press the button to select Standard cutting, Grid cutting and 4T cutting mode. Standard Cutting Similar to the grid cutting mode, the difference is that the arc breaks immediately when the cutting torch nozzle leaves the workpiece surface. Grid Cutting As long as the cutting torch switch is pressed down, the arc will form.
- Page 24 Air check display (3) • Press the air check key to check whether the air passage is smooth. If the machine is working properly, the screen will display the air pressure value normally, as shown in the figure below: • If the machine is not ventilated or the air path is not smooth and the air pressure is too low, it will cause the machine to alarm and display “E12 Undervoltage”, as shown in the figure below: Error messages:...
- Page 25 3-4. Operation steps of cutting ● After checking all connections, turn on the plasma cutting machine. ● Adjust the power to the thickness you intend to cut. ● Press the cutting switch on the torch, you shall have compressed air coming out of the nozzle: within 2 seconds the pilot arc will be ignited.
-
Page 26: Maintenance
Precautions Workspace 1. Welding equipment free of dust, corrosive gas, non-fl ammable materials, up to 90% humidity for use! 2. Avoid welding outdoors unless protected from direct sunlight, rain, snow, work area tempera- ture must be between -10 °C and +40°C. 3. - Page 27 CERTIFICATE OF EUROPEAN STANDARD Manufacturer: IWELD Ltd. 2314 Halásztelek II. Rákóczi Ferenc street 90/B Tel: +36 24 532-625 info@iweld.hu www.iweld.hu CUT 55 PILOT PFC Item: Manual Plasma Cutting Machine with IGBT Inverter Technology Applied Rules (1): EN 60204-1:2005 EN 60974-10:2014, EN 60974-1:2018 (1) References to laws, rules and regulations are to be understood as related to laws, rules and regulations in force at present.
- Page 28 EN-14...
-
Page 29: Jótállási Jegy
Forgalmazó: JÓTÁLLÁSI JEGY IWELD KFT. 2314 Halásztelek II. Rákóczi Ferenc út 90/B Tel: +36 24 532-625 Fax: +36 24 532-626 Sorszám: ........típusú............gyári számú ..................termékre a vásárlástól számított 12 hónapig kötelező jótállást vállalunk a jogszabály szerint. A jótállás lejárta után 3 évig bizto- sítjuk az alkatrész utánpótlást. - Page 30 érvényesíthetőek. A fogyasztó jótállási igényét a vállalkozásnál érvényesítheti. 2. Kiterjesztett garancia Az IWELD Kft. a Forgalmazókkal együttműködve, az 1 éves kellékszavatossági kötelezettségét +1 évvel kiterjeszti (2 évre) a követ- kezőkben felsorolt hegesztőgépekre az alábbi feltételekkel: minden GORILLA hegesztőgép, ARC 160 MINI, HEAVY DUTY 250 IGBT, HEAVY DUTY 315 IGBT...
-
Page 31: Certifi Cat De Garanţie
Certifi cat de garanţie Distribuitor: IWELD KFT. 2314 Halásztelek Str. II.Rákóczi Ferenc 90/B Ungaria Tel: +36 24 532-625 Fax: +36 24 532-626 Număr: ........tipul............număr de serie ..................necesare sunt garantate timp de 12 luni de la data de produse de cumpărare, în conformitate cu legea. La trei ani după... - Page 32 www.iweld.hu...
